Le premier réglage concerne le mouvement
latéral de l'unité de capteur. Il est important que
le déplacement soit équivalent de chaque côté.

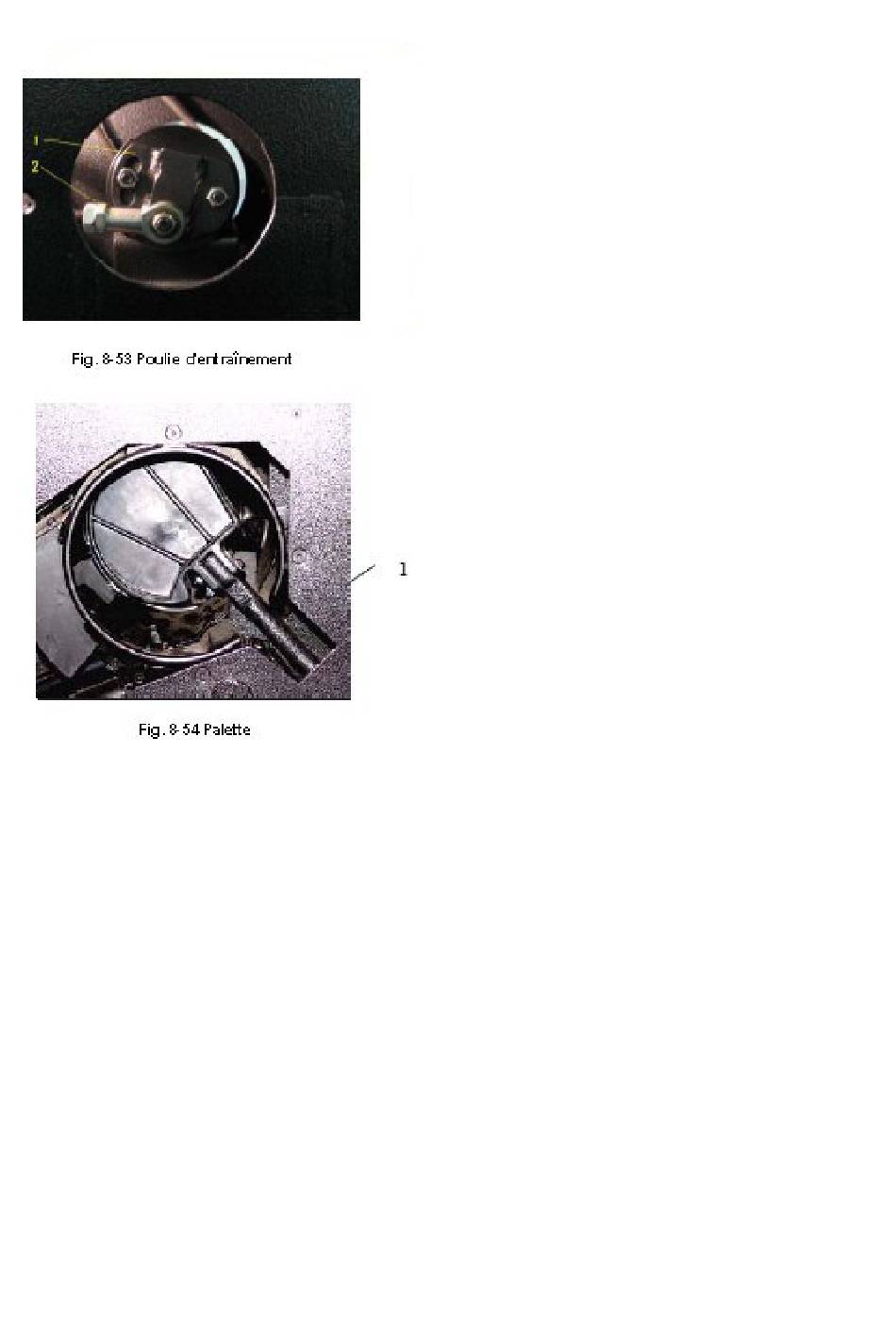

Cela peut être obtenu en mettant la poulie
d'entraînement 1 (Fig. 8-53) en position zéro
(amener l'arbre sur le plateau pousse-toc aussi
proche que possible du centre de la poulie).
Changez la longueur de la bielle de connexion 2
afin que le déplacement soit équivalent de
chaque côté puis ajustez le déplacement
général en éloignant le disque déporté sur la
poulie d'entraînement du centre. Le réglage
latéral est correct lorsque le tube de palette 1
(Fig. 8-54) touche les butées en caoutchouc de
chaque côté de l'unité et que l'ensemble soudé
1 (Fig. 8-52) se déplace au-delà d'au moins 2
mm mais ne touche pas les galets. Ce réglage
permet à la palette d'avoir assez d'espace et de
force pour retirer les quilles de la sortie de
boule.
Attention :
vous
ne
devez
pas
effectuer
d'opération de lubrification sur l'unité de capteur
de boule. Le bon fonctionnement des doigts de
déclenchement dépend de la friction et tout
contact avec de l'huile ou de la graisse
compromettrait l'efficacité du mécanisme.
Chapitre 8 – Ajustements techniques
page 27/30
