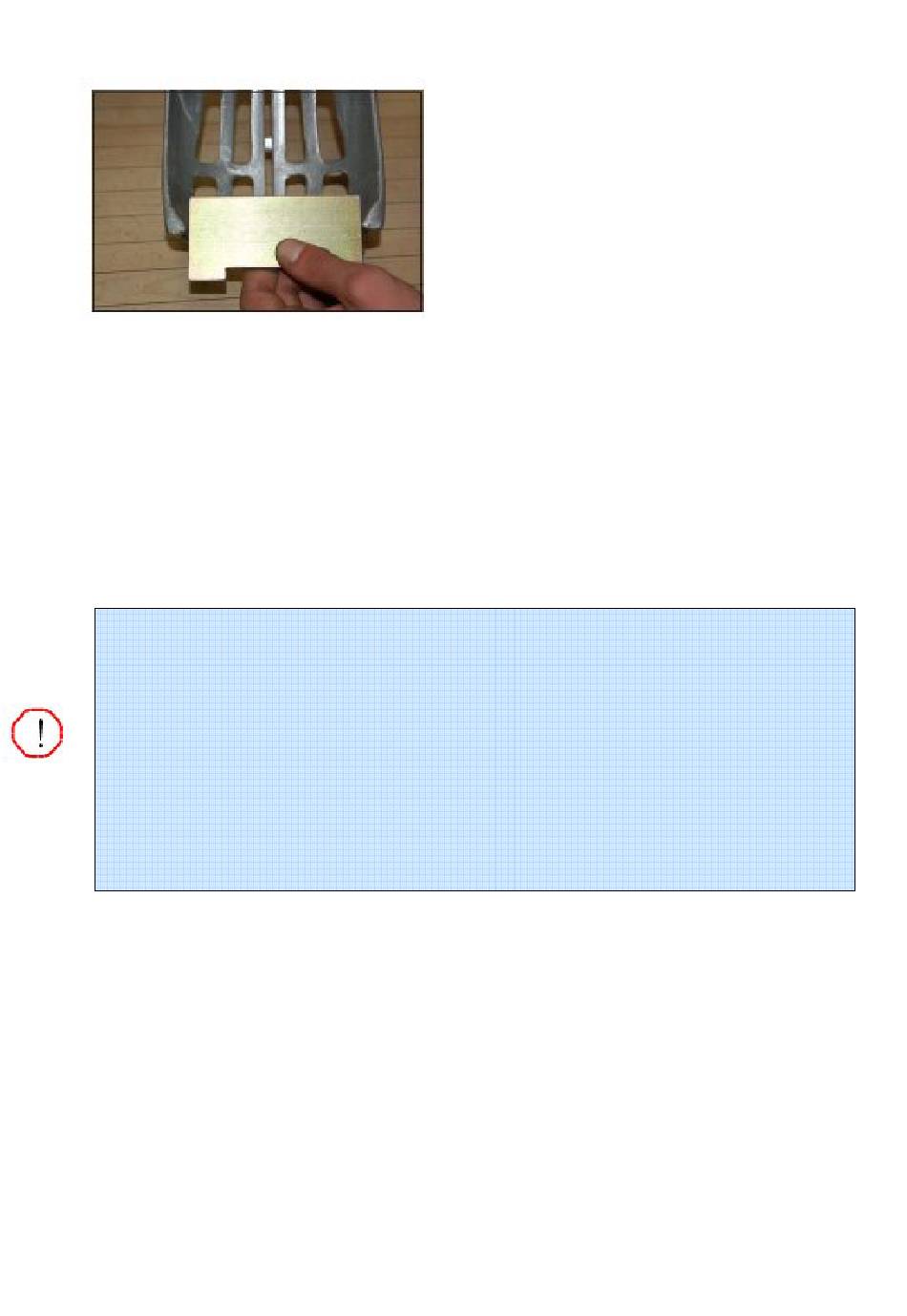

Fig. 8-15
A ce point, le dernier réglage restant sur le placement des quilles est à effectuer en
utilisant les 4 écrous sur les logements de placement dans un mouvement latéral ou
d'avant en arrière. Ne serrez pas trop les écrous car la coiffe à l'arrière des logements
pourrait être endommagée.
NOTES.
Merci de noter que les conditions suivantes ont une action directe sur les réglages
de placement :
1. La longueur du ressort sur l'avant du joug de Table. Ce ressort doit être
tendu au maximum avant d'entreprendre un quelconque réglage.
2. La tension des 3 ressorts de Torsion sur le mécanisme de joug de Table. Il
se peut que vous ayez à régler ces ressorts pour éliminer les oscillations
ou chutes de quilles après que les autres réglages aient été effectués et que
la Table ait été vérifiée sous tension.
Chapitre 8 – Ajustements techniques
Mesurez l'ouverture de quille #1 en utilisant le
gabarit #2 (voir Fig. 8-15)
C'est important dans la mesure où les
réglages opérés sur la quille #1s'appliqueront
à toutes les autres. Il doit y avoir un peu de
jeu autour du gabarit afin de s'assurer que
l'ouverture du logement
serrée.
Placez le gabarit #2 sur le dessus du point de
placement de la quille #1, placez une quille
dans le logement #1 et descendez la Table
lentement jusqu'à ce que la quille touche le
gabarit.
A ce point, l'espace entre la tête de l'écrou de
réglage et l'arrêt arrière doit être de 1,6mm
(voir Fig. 8-14). Ajustez en tournant la bielle
de placement.
ne soit pas trop
page 10/30
