8.2.6.2.2. Ajustement de l'accélérateur de boule
L'accélérateur de boule doit subir deux réglages principaux :
1. Le tracking de la courroie plate
•
Ce réglage altère également la tension de la courroie plate.
Le tracking de la courroie plate est ajusté en changeant la longueur des deux
boulons 1 à l'arrière de la petite poulie 2 (Voir Fig. 8-56)
2. La hauteur de l'accélérateur
•
La distance entre la courroie de l'accélérateur de boule et la boule est très
importante et doit être correctement réglée pour des performances optimales.
•
La hauteur du mécanisme d'accélérateur de boule est ajustée en tournant le
boulon 4 sur le dessus du mécanisme d'accélérateur.
•
Desserrez les 4 boulons 3 sur la came et tournez le boulon 4 jusqu'à ce qu'il y
ait une distance de 220 mm de la surface de la courroie au bas du cadre du
mécanisme d'accélérateur.
•
Resserrez les quatre boulons 3.
3. L'unité d'accélérateur – ajustement de la pression descendante
•
La quantité de pression descendante sur les boules de bowling est déterminée
par la longueur du ressort 5 situé dans le bloc d'ajustement sur le dessus de
l'accélérateur.
•
La longueur du ressort peut être changée en desserrant les contre-écrous sur le
boulon de réglage et en tournant le boulon 6 jusqu'à ce que le ressort ait une
longueur de 105 mm.
•
Resserrez le boulon.
Flat belt = courroie plate
Grease fitting = embout de graissage
Chapitre 8 – Ajustements techniques

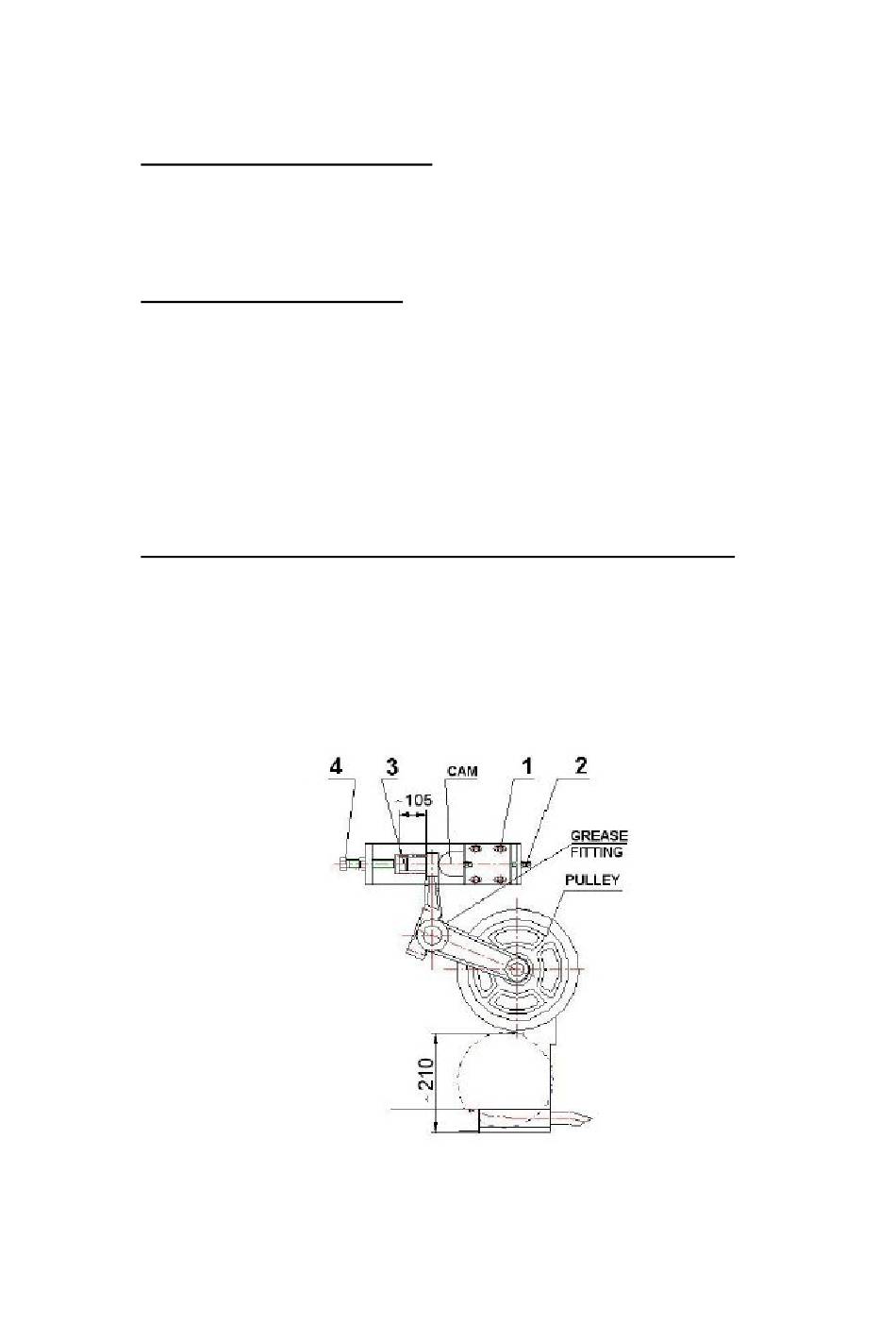

Fig. 8-56 accélérateur de boule
Pulley = poulie
Cam = came
page 29/30
