3.4 Manutention de la machine – enlèvement des
palettes
Les parties du Pinspotter nécessitant une manutention mécanique sont :
•
Faces Avants
•
Faces Arrières
•
Accélérateur (en caisse de bois)
•
Diverses caisses de bois
Les parties listées ci-dessus doivent être manutentionnées et transportées en attachant
les équipements de levage aux points indiqués.
Lorsque cela était possible, des prises ont été prévues.
☞ Les opérations de levage et de manutention doivent être effectuées avec les saillies
prévues aux points indiqués.
3.4.1 Faces Avant de la machine
Caractéristiques des Faces Avant
Poids :
450 kg
Longueur :
150 cm
Largeur :
155 cm
Hauteur :
65 cm
Les Faces Avant des Pinspotters ST1 sont emballés par paires sur la palette (voir Figure
3-4).
Les deux parties des Pinspotters doivent être séparées en utilisant un chariot élévateur
et une potence.
Le système est illustré dans la Figure 3-4

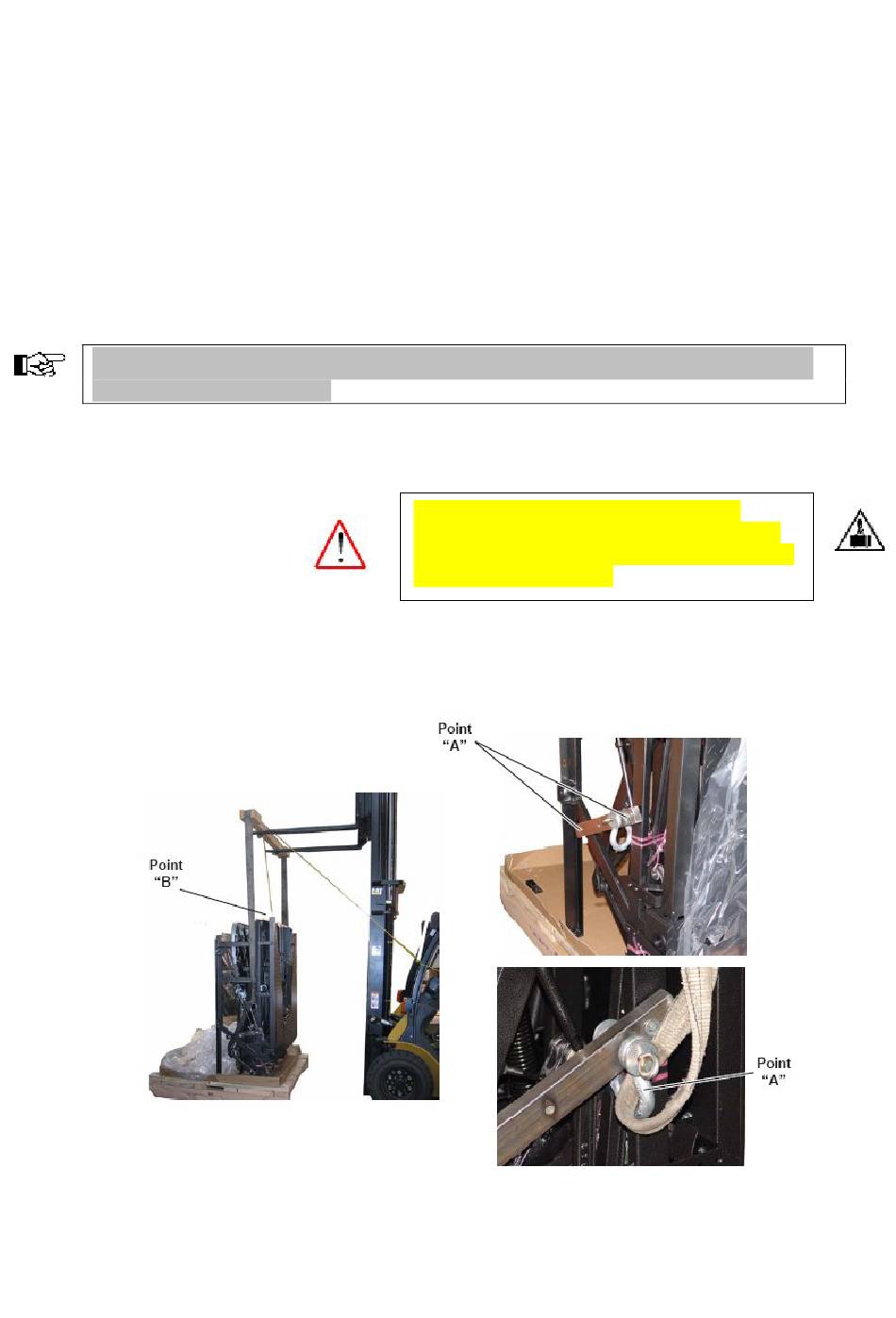

Figure 3-4 Manutention de la machine – Faces Avant
Chapitre 3 – Transport –Manutenton – Stockage
Attention – A aucun moment aucune
personne ne doit se tenir ou passer sous
le matériel lorsqu'il est soulevé par la grue
ou le chariot élévateur
page 7/12
