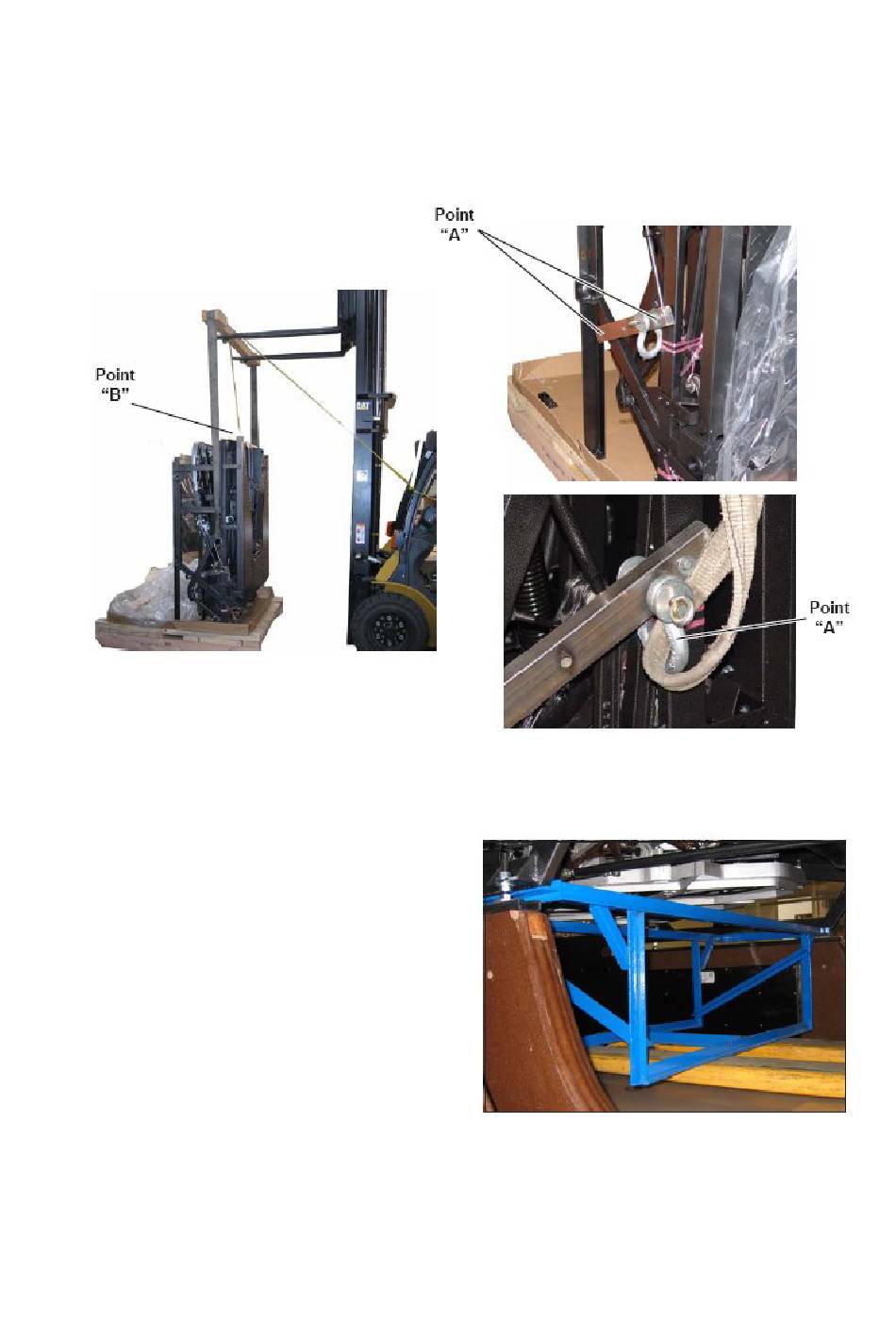

Des crochets spéciaux sont fixés aux supports (point « A ») de la première machine à
retirer comme décrit sur la Figure 3-5. Ces crochets assurent au palan d'être attaché au
centre de gravité de chaque machine. Une autre corde ou câble est alors fixé au point
« B » comme décrit sur la Figure 3-5. Quand la le chariot élévateur supporte totalement
le poids de la machine, les boulons maintenant les machines ensembles peuvent alors
être retirés. L'autre machine reste attachée aux fers d'acier fixés sur la palette et ne peut
donc pas tomber.
Figure 3-5 Crochets spéciaux
Lorsque le chariot élévateur a soulevé la machine d'au moins 50 cm, il peut alors
lentement reculer et s'éloigner de la palette, maintenant le Pinspotter en position
verticale en gardant la corde attachée au
point « B » sous tension.
L'opération suivante consiste à amener le
Pinspotter en position horizontale en
relâchant doucement la tension sur la corde
fixée au point « B » (voir Figure 3-5)
La Face Avant est maintenant descendue
sur l'appareillage spécifique sur un
transpalette et amené à la structure de
support (kickback) où il est sécurisé par
quatre goujons.
Figure 3-6 Structure de support (kickback)
Répéter la même manœuvre pour le Pinspotter restant.
Chapitre 3 – Transport –Manutention – Stockage
page 8/12
