NOTES
Voir ajustement du Bin et le bras de distribution pour d'autres procédures
d'alignement.
Chapitre 8 – Ajustements techniques

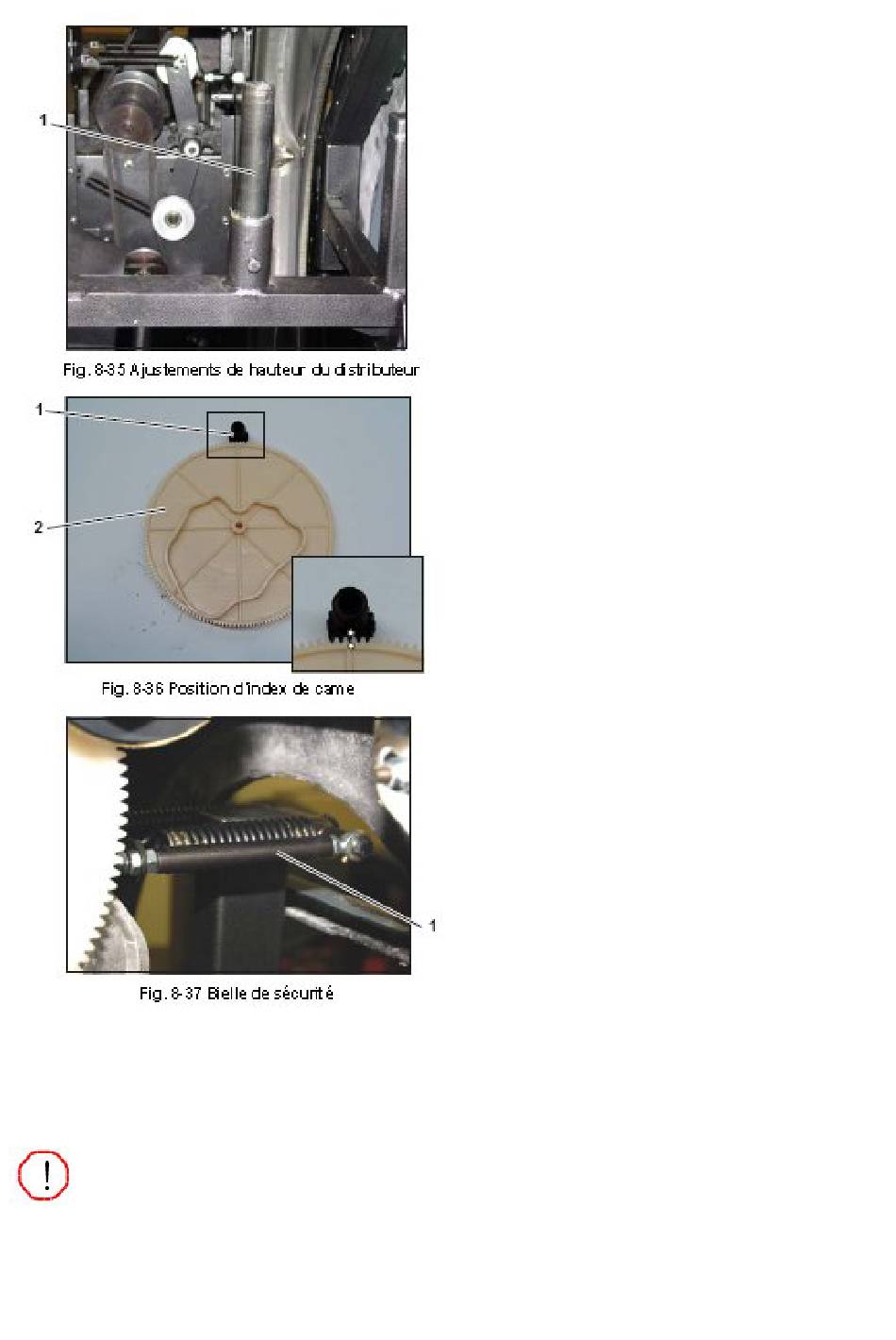

b) Le distributeur peut être ôté et des
rondelles de cale installées sur les tubes
de support comme montré en 1 Fig. 8-
35.
Quelle que soit la méthode employée, il est
important que le distributeur ne soit
trop haut au niveau de la roue à quilles ou le
bin.
Le réglage suivant consiste à centrer le
distributeur en position #1.
Avant d'entreprendre des réglages, il est
important
de
vérifier
d'entraînement du distributeur 1 (Fig. 8-36)
et que la came d'index 2 soient correctement
alignés. Il y a un repère de distribution sur
chacun des engrenages et ces derniers
doivent
être
alignés
fonctionnement.
Centraliser le distributeur en position #1
Le moteur de Face Arrière doit fonctionner
pour permettre de bons réglages. Si des
ajustements sont nécessaires, desserrez les
contre-écrous sur la bielle de sécurité 1 (Fig.
8-37) et tournez le tube dans le sens des
aiguilles d'une montre ou dans le sens
inverse des aiguilles d'une montre jusqu'à ce
que le distributeur soit correctement aligné
avec le centre de la position #1 sur le bin.
Resserrez les contre-écrous sur la bielle de
sécurité.
pas
que
le
pignon
pour
un
bon
page 18/30
