5.3 Élément large/élément étroit - Wide unit/narrow unit - Wide unit/narrow unit
Suivant les écartements de rang
il y a 2 manières de monter les
éléments :
- équipement étroit, soit 3 dents
par élément pour des rangs de
0m45 à 0m60,
- équipement large, soit 5 dents
par élément pour des rangs de
0m60 à 0m80.
Il est possible de transformer
rapidement un équipement large
en équipement étroit en suivant

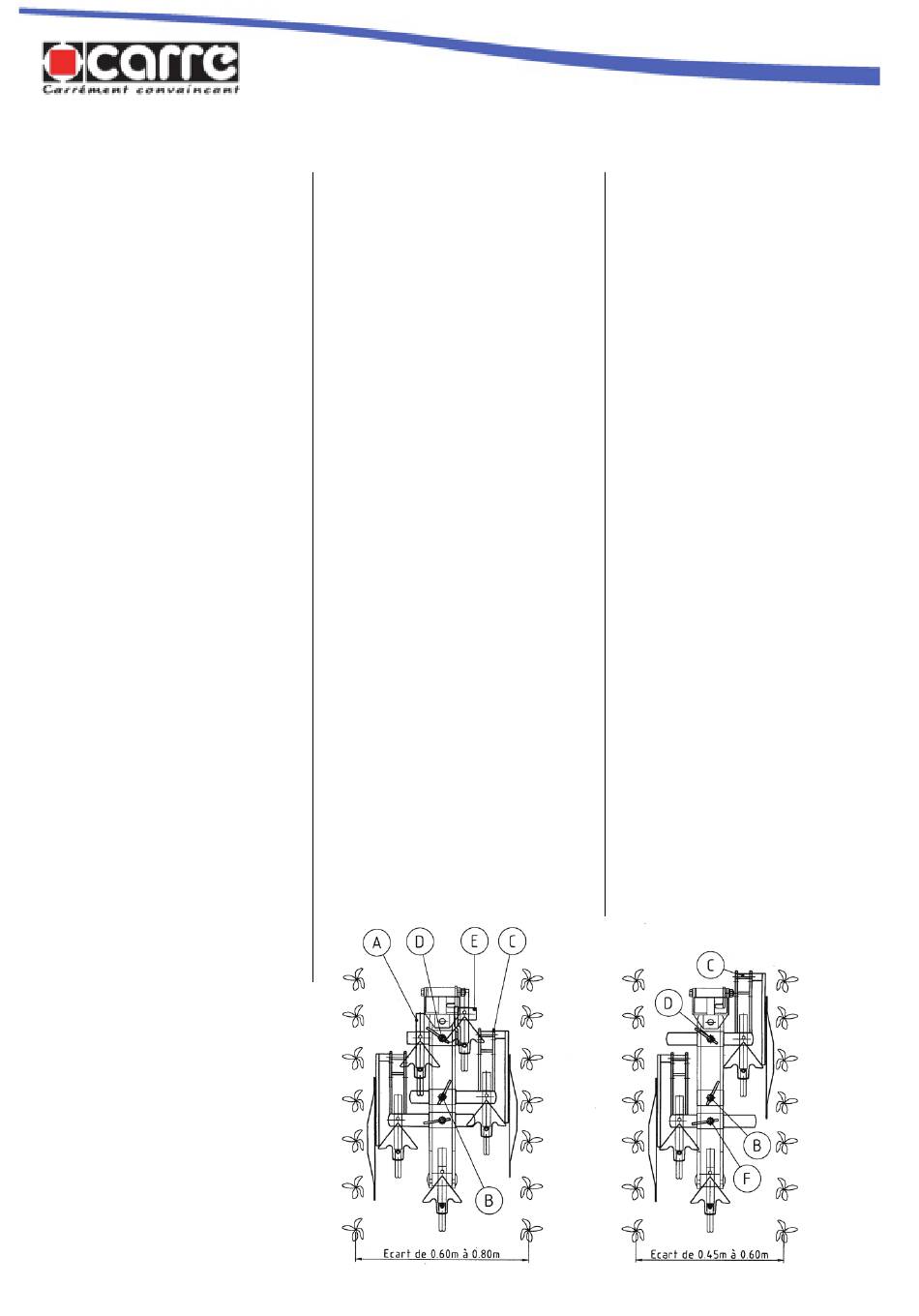

la méthode préconisée voir fig.2
:
1° - Enlever la dent gauche
avant (A).
2° - Desserrer la manivelle cen-
trale (B) puis enlever l'ensemble
de droite (C) sans démonter ni la
dent ni le disque protège plants.
3° - Desserrer la manivelle avant
(D) et enlever l'ensemble (E)
sans démonter la dent qui peut
rester sur son support.
4° - Mettre la traverse (C) à
l'avant.
5° - Effectuer les réglages sui-
vant l'écartement des rangs dé-
siré, au moyen des manivelles
(D) et (F).
6° - Mettre les éléments sur la
poutre aux emplacements dési-
rés, voir §5.1
Et réciproquement pour trans-
former un équipement étroit en
équipement large.
