Control Box 3S io

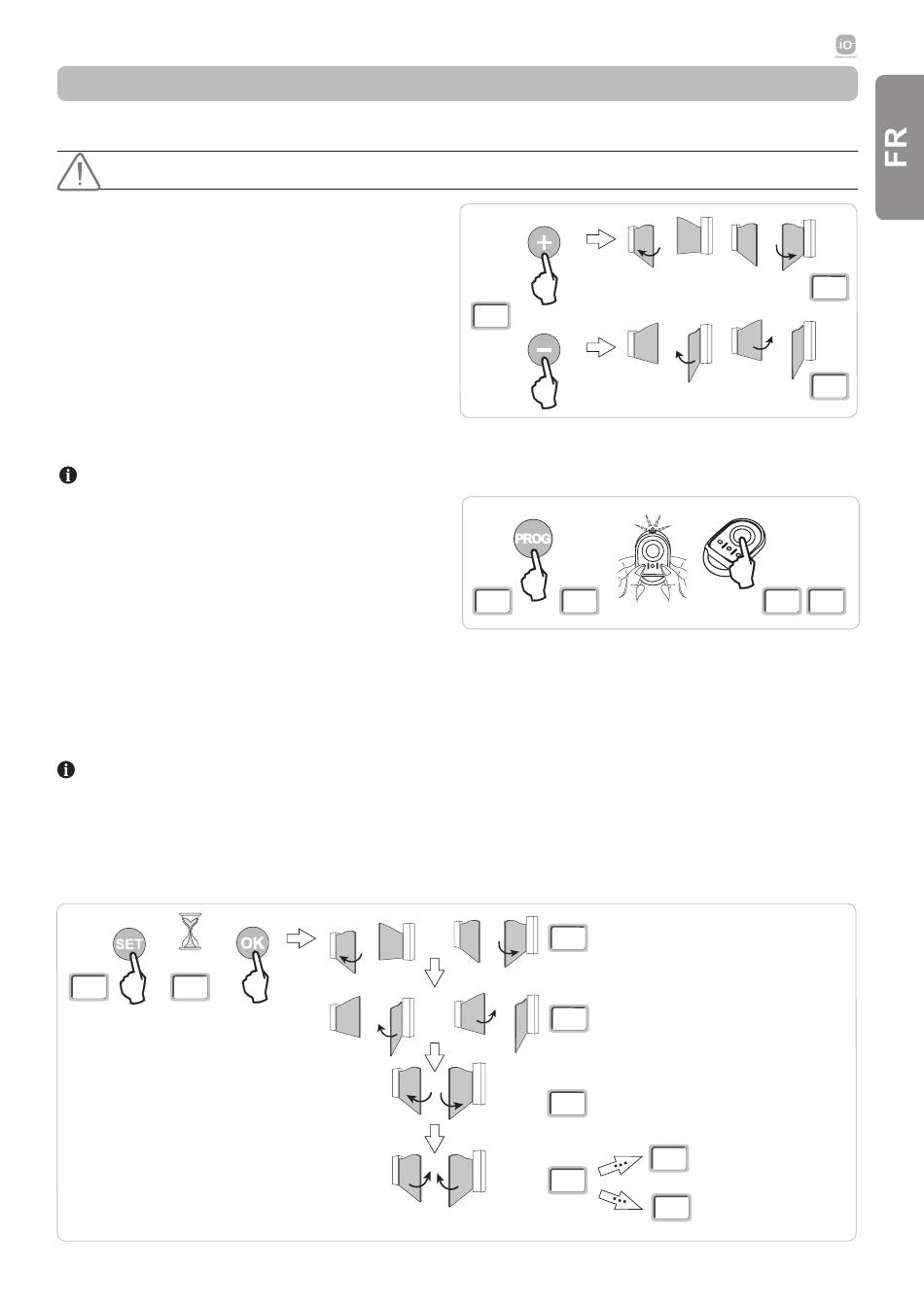

MISE EN SERvICE RApIdE

Vérifier le câblage des moteurs et le sens d'ouverture des vantaux
Pendant cette opération, sécuriser la zone en interdisant l'accès aux personnes.
Mettre manuellement les vantaux en position intermédiaire et verrouiller
les moteurs.
Commander les moteurs avec un appui maintenu sur la touche "+" ou "-".
• "+" provoque l'ouverture du vantail commandé par M1 puis du
vantail commandé par M2.
• "-" provoque la fermeture du vantail commandé par M2 puis du
vantail commandé par M1.
Si le mouvement du vantail commandé par M1 et/ou M2 n'est pas correct,
inverser les fils de M1 sur les bornes 11 et 12 et/ou les fils de M2 sur les
bornes 14 et 15.
Mémoriser les télécommandes Keygo io pour le fonctionnement en ouverture totale
pour la mémorisation de télécommandes bidirectionnelles type Keytis io, voir pages 16 et 17.
L'exécution de cette procédure par un canal déjà mémorisé provoque
l'effacement de celui-ci.
[1]. Appuyer sur la touche "pROg" (2 s) de l'interface de programmation.
L'écran affiche "f0".
[2]. Appuyer simultanément
droite et extérieure gauche de la télécommande.
Le voyant de la télécommande clignote.
[3]. Appuyer sur la touche de la télécommande qui commandera
l'ouverture totale du portail.
L'écran affiche "Add".

Auto-apprentissage

L'auto-apprentissage permet d'ajuster les courses, les couples moteurs et le décalage des vantaux à la fermeture.
Mettre les vantaux en position intermédiaire.
[1]. Appuyer sur la touche "SET" (2 s).
Relâcher la touche quand l'écran affiche "h1".
[2]. Appuyer sur "OK" pour lancer l'auto-apprentissage.
La porte effectue deux cycles Ouverture Fermeture complets.
• Si l'auto-apprentissage est correct, l'afficheur indique "C1".
• Si le cycle d'auto-apprentissage ne s'est pas déroulé correctement, l'afficheur indique "h0".
[1] [2]
STOP
2 s
h0 h1
2 s
STOP
Copyright © 2015 Somfy SAS. All rights reserved
STOP
sur les touches extérieure
puis
STOP
puis
STOP
STOP
STOP
h0 ou
[1] [2]
2 s
h0 f0
h2
STOP
h4
STOP
h2
h4
C2
C4
[3]
Add h0
C1
Auto-apprentissage correct
h0 Auto-apprentissage incorrect
STOP
