Control Box 3S io

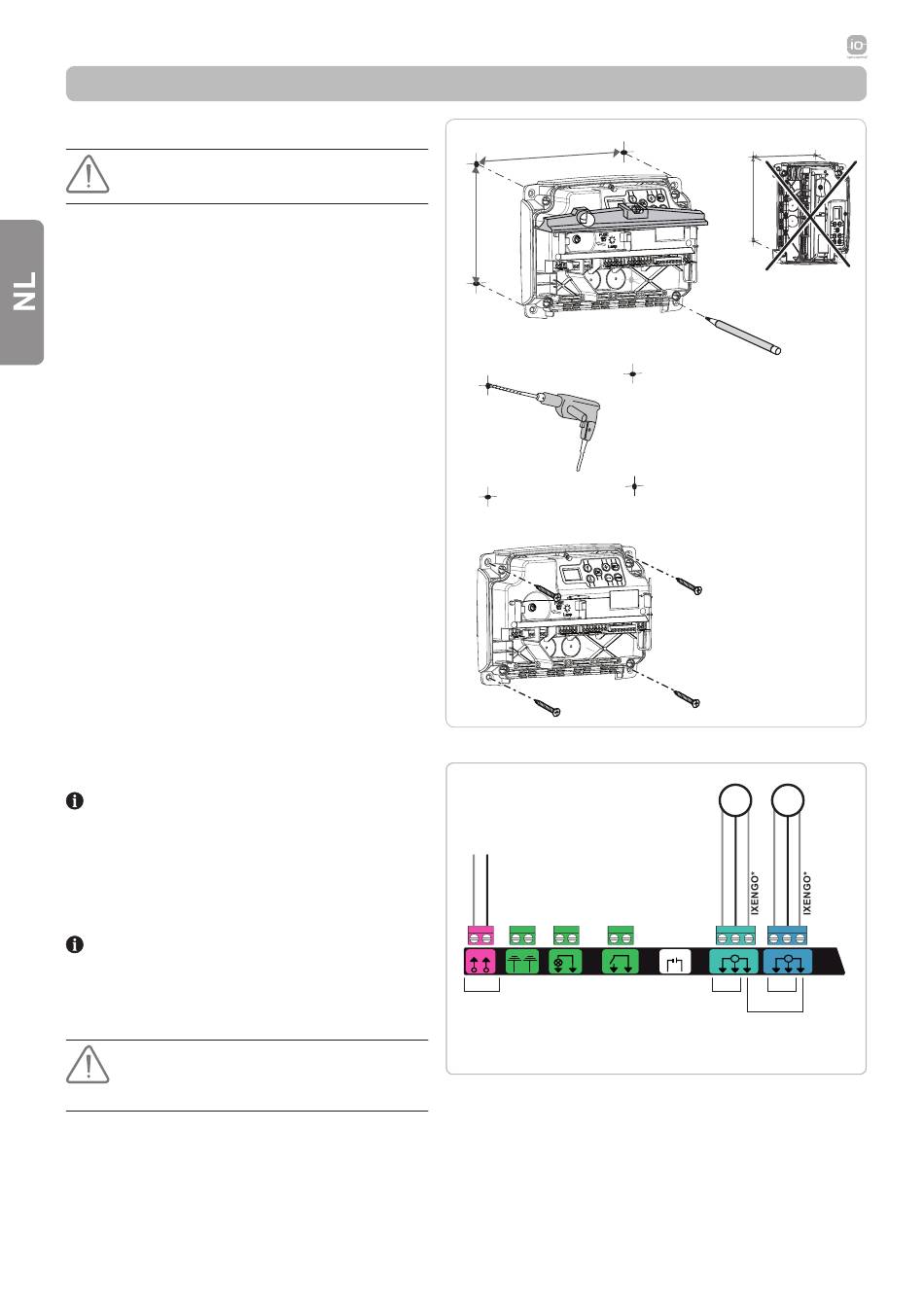

INSTALLATIE

Bevestiging van de kast

De kast moet in horizontale positie geïnstalleerd worden.
Verander niet de positie van de antenne.
- de maximale lengte van de kabels tussen de bedieningskast en
de motoren is 20 m.
- Installeer de bedieningskast op een hoogte van ten minste
40 cm boven de vloer.
- Gebruik schroeven die geschikt zijn voor het type
bevestigingssteun.
[1]. Gebruik de achterkant van de bedieningskast om de
bevestigingspunten op de steun aan te geven.
Let op: controleer of de bedieningskast waterpas is.
[2]. Boor in de steun.
[3]. Bevestig de bedieningskast.
Controleer voordat u de bedieningskast sluit of de afdichting
correct geïnstalleerd is.

Bedrading van de motoren

M1 is de motor die geïnstalleerd is op de vleugel die als
eerste opent en als laatste sluit.
[1]. Sluit de motor van de vleugel die als eerste moet openen en als
laatste moet sluiten aan op de stekker M1 (klemmen 11 en 12).
[2]. Sluit de tweede motor aan op de stekker M2 (klemmen 14 en 15).
N.B.: sluit, voor de Ixengo motoren, het eindpunt van M1 (witte kabel)
aan op klem 13 en het eindpunt van M2 (witte kabel) op klem 16.
Een controle van de aansluiting van de motoren en van de
richting van het openen van de vleugels is voorzien bij het
begin van het in bedrijf stellen van de motorisatie blz. 6.

Aansluiten op de netvoeding

- Gebruik beslist de geleverde kabelklemmen om de
voedingskabel 230V te blokkeren.
- De zekering beschermt alleen de 230V zoneverlichting.
Sluit de klemmen 1 en 2 van de bedieningskast op de 230V netvoeding
aan.
N.B.: - In geval van losrukken, moet de aardingsdraad
altijd langer zijn dat de fasedraad en de nulleider.
- Als de aansluiting van een zoneverlichting klasse 1 voorzien
is, sluit de bedieningskast dan aan op de aarde (klem 3 of 4).
5
[1]
[2]
[3]
230 V
50 Hz
Lamp
230Vac Aux
L N
3 4 5 6
1 2 7 8
1.5 mm²
* aansluitingen gereserveerd voor de bedrading van de eindpunten van de Ixengo motoren.
M1 M2
M1 M2
Batt.
- +
M M
+ - + -
FC FC
9 1 0 1 1 1 2 1 3 1 4 1 5 1 6
1.5 mm² 1.5 mm²
0.75 mm²
