Installation de plaques vidéo additionnelles
Le coordonnateur multi-fonctions est équipé de quatre
emplacements
pour
l'installation
additionnelles.
En ajoutant les plaques vidéo AW-PB605 (accessoires vendus
séparément), il sera possible de piloter un maximum de cinq
systèmes de tête panoramique.
Avant d'installer les plaques vidéo additionnelles, placer
les interrupteurs des appareils à la position OFF, et
débrancher les fils d'alimentation des prises secteur.
1. Retirer les deux vis et enlever le panneau vide.
2. Aligner la plaque vidéo AW-PB605 (accessoire vendu
séparément) sur les guides et l'insérer. Insérer la plaque à
fond.
3. Fixer solidement la plaque avec les deux vis.
Insertion d'une plaque vendue séparément
Le coordonnateur multi-fonctions est équipé d'un emplacement
qui permet d'insérer une plaque vendue séparément
(accessoire vendu séparément) de manière à pouvoir utiliser
des fonctions additionnelles.
OPlaque RGB (AW-PB302)
OPlaque SDI (AW-PB304)
OPlaque de conversion SVGA (AW-PB307)
OPlaque Web (AW-PB309)
Ces mêmes plaques pourront également être insérées comme
plaques vidéo AW-PB605 (accessoires vendus séparément).
Avant d'installer la plaque vidéo vendue séparément,
placer les interrupteurs des appareils à la position OFF,
et débrancher les fils d'alimentation des prises secteur.
1. Retirer les deux vis puis le panneau vide.
2. Aligner la plaque vendue séparément sur les guides et
l'insérer. Insérer la plaque à fond.
3. Bien fixer la plaque avec les deux vis.
Pour retirer la plaque vendue séparément, insérer un tournevis
à tête plate ou tout autre objet similaire comme illustré à droite,
et tirer sur la plaque dans la direction de la flèche.
de
plaques
vidéo

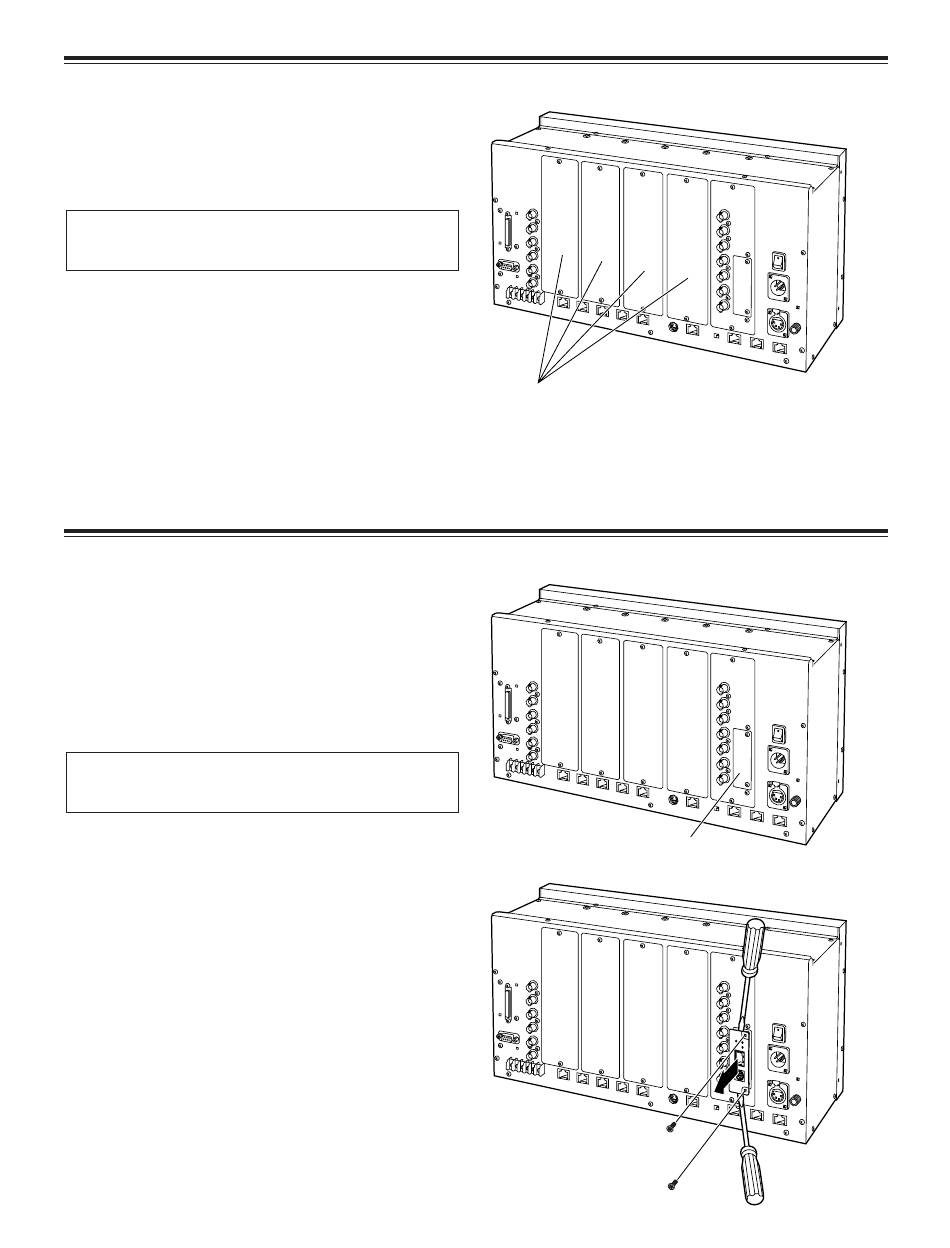

Emplacements pour l'installation de
plaques vidéo additionnelles
– 41 –
Emplacement pour plaque
vendue séparément
