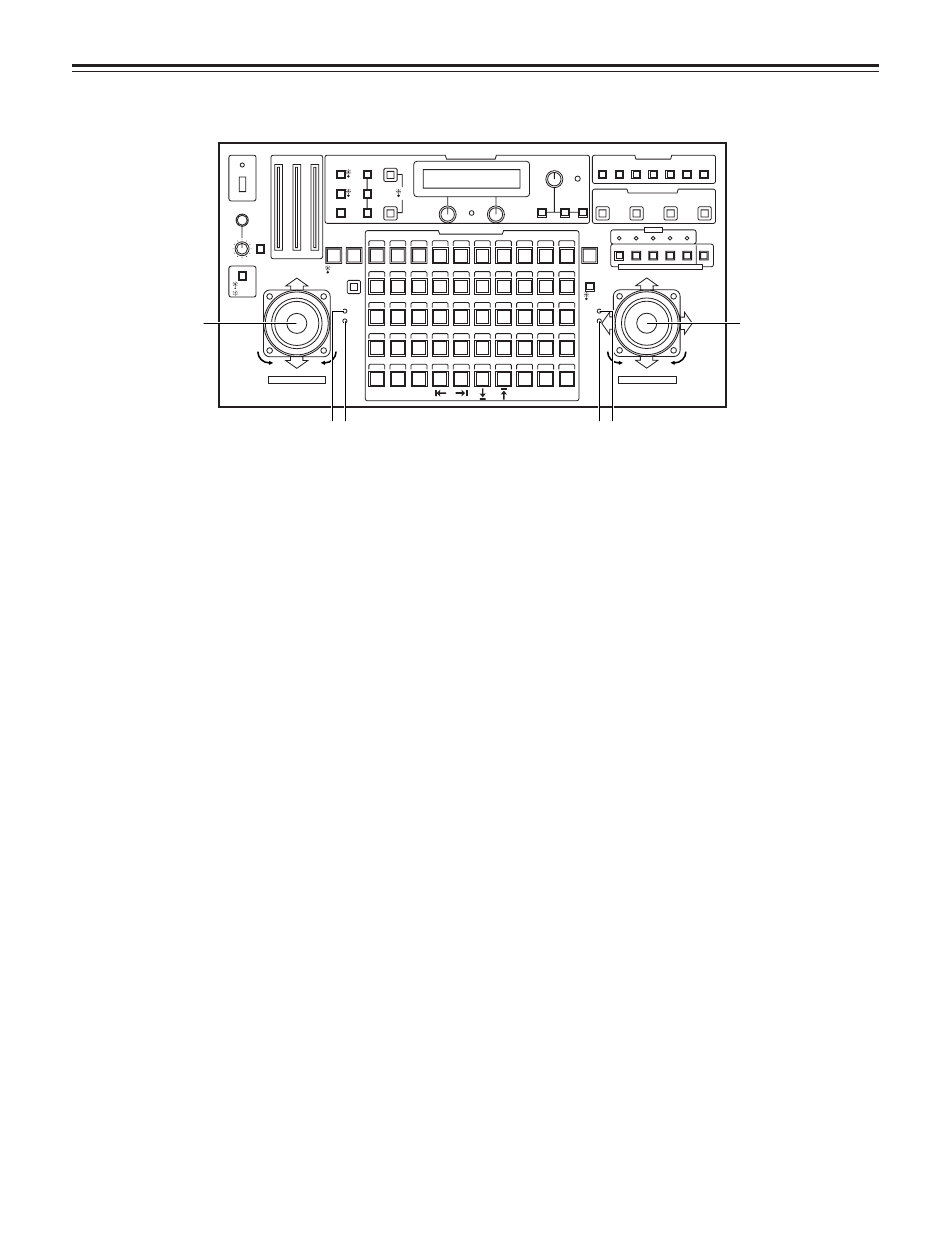

Les commandes et leurs fonctions
$ Panneau de commande
OPERATE
ON
OFF
INCOM
LEVEL
IRIS
AUTO
MANU
LOCK
X
X Levier ZOOM,
commande FOCUS/IRIS (mise au point/diaphragme)
Ils sont utilisés pour régler le zoom du système de tête
panoramique actuellement sélectionné.
Selon la direction de déplacement du levier ZOOM, le
réglage s'effectue sur TELE (téléobjectif) ou WIDE (grand-
angle), et selon l'angle d'inclinaison du levier, la vitesse du
zoom est réglée.
La mise au point ou le diaphragme se règlent avec la
commande au-dessus du levier.
La touche au-dessus du levier permet d'alterner la fonction
de la commande entre la fonction réglage de la mise au
point et la fonction réglage du diaphragme.
Si la fonction réglage de la mise au point est sélectionnée, le
voyant FOCUS à droite du levier s'éclaire; et inversement, si
la fonction réglage du diaphragme est sélectionnée, c'est le
voyant IRIS qui s'éclaire.
<Remarque>
Lorsque la commande du levier ZOOM fait office de
commande de réglage du diaphragme, la commande du
levier PAN/TILT de l'autre côté fait office de commande de
réglage de la mise au point, et le voyant FOCUS à gauche
du levier PAN/TILT s'éclaire.
Pareillement, lorsque la commande du levier ZOOM fait
office de commande de réglage de la mise au point, la
commande du levier PAN/TILT de l'autre côté fait office de
commande de réglage du diaphragme, et le voyant IRIS à
gauche du levier PAN/TILT s'éclaire.
Y Voyant IRIS
Il s'éclaire lorsque la commande au-dessus du levier ZOOM
fait office de commande de réglage du diaphragme.
Z Voyant FOCUS
Il s'éclaire lorsque la commande au-dessus du levier ZOOM
fait office de commande de réglage de la mise au point.
IRIS
ZOOM
FOCUS
OPEN
TELE
FAR
WHITE
AWC
GAIN
BAL
AUTO
A
MANU
MODE
BAR
NG
B
CAM
OK
ABC
DATA SET
ATW
CALL
1
2
3
TR/PSET M.LOCK
CLOSE
WIDE
NEAR
TR
PSET
TELE
11
12
13
MEMORY
EMPTY
21
22
23
IRIS
FOCUS
31
32
33
41
42
43
CLOSE
OPEN
NEAR
WIDE
FAR
ZOOM/FOCUS/IRIS
LIMIT
ON
Y
Z
CAMERA CONTROL
LAMP
DEF
LCD
CONTRAST
START
R/B
POINT
CAMERA
MENU
OK
GAIN/PED
CONTROL
TRACING/PRESET MEMORY
4
5
6
7
8
9
10
PRIORITY
14
15
16
17
18
19
20
SPEED
LOW
FULL
HIGH
24
25
26
27
28
29
130
IRIS
FOCUS
L
34
35
36
37
38
39
40
44
45
46
47
48
49
50
CLOSE
NEAR
LIMIT
OFF
]\
[ Levier PAN/TILT (mouvement horizontal/vertical),
commande FOCUS/IRIS (mise au point/diaphragme)
Ils sont utilisés pour régler la direction de la tête
panoramique du système de tête panoramique actuellement
sélectionné.
Si le levier PAN/TILT est déplacé en direction L/R, la
direction de la tête panoramique change de gauche à droite;
si le levier est déplacé en direction UP/DOWN, la direction
de la tête panoramique change de haut en bas.
La vitesse se règle en faisant varier l'angle d'inclinaison du
levier.
La mise au point ou le diaphragme se règlent avec la
commande au-dessus du levier.
La touche sur la surface supérieure du levier permet
d'alterner la fonction de la commande entre la fonction
réglage de la mise au point et la fonction réglage du
diaphragme.
Si la fonction réglage de la mise au point est sélectionnée, le
voyant FOCUS à gauche du levier s'éclaire; et inversement,
si la fonction réglage du diaphragme est sélectionnée, c'est
le voyant IRIS qui s'éclaire.
<Remarque>
Lorsque la commande du levier PAN/TILT fait office de
commande de réglage du diaphragme, la commande du
levier ZOOM de l'autre côté fait office de commande de
réglage de la mise au point, et le voyant FOCUS à droite du
levier ZOOM s'éclaire,
Pareillement, lorsque la commande du levier PAN/TILT fait
office de commande de réglage de la mise au point, la
commande du levier ZOOM de l'autre côté fait office de
commande de réglage du diaphragme, et le voyant IRIS à
droite du levier ZOOM s'éclaire.
\ Voyant IRIS
Il s'éclaire lorsque la commande au-dessus du levier
PAN/TILT fait office de commande de réglage du
diaphragme.
] Voyant FOCUS
Il s'éclaire lorsque la commande au-dessus du levier
PAN/TILT fait office de commande de réglage de la mise au
point.
– 9 –
PAN/TILT SET
WIP
H/F
EXT
ND
OPTION
TRACING MEMORY
START/STOP
RESTORE
RESET
TALLY
1
2
3
4
5
AUX
CONTROL/PREVIEW MONITOR OUT SEL
UP
[
R
OPEN
DOWN
FAR
PAN/TILT/FOCUS/IRIS
