Les commandes et leurs fonctions

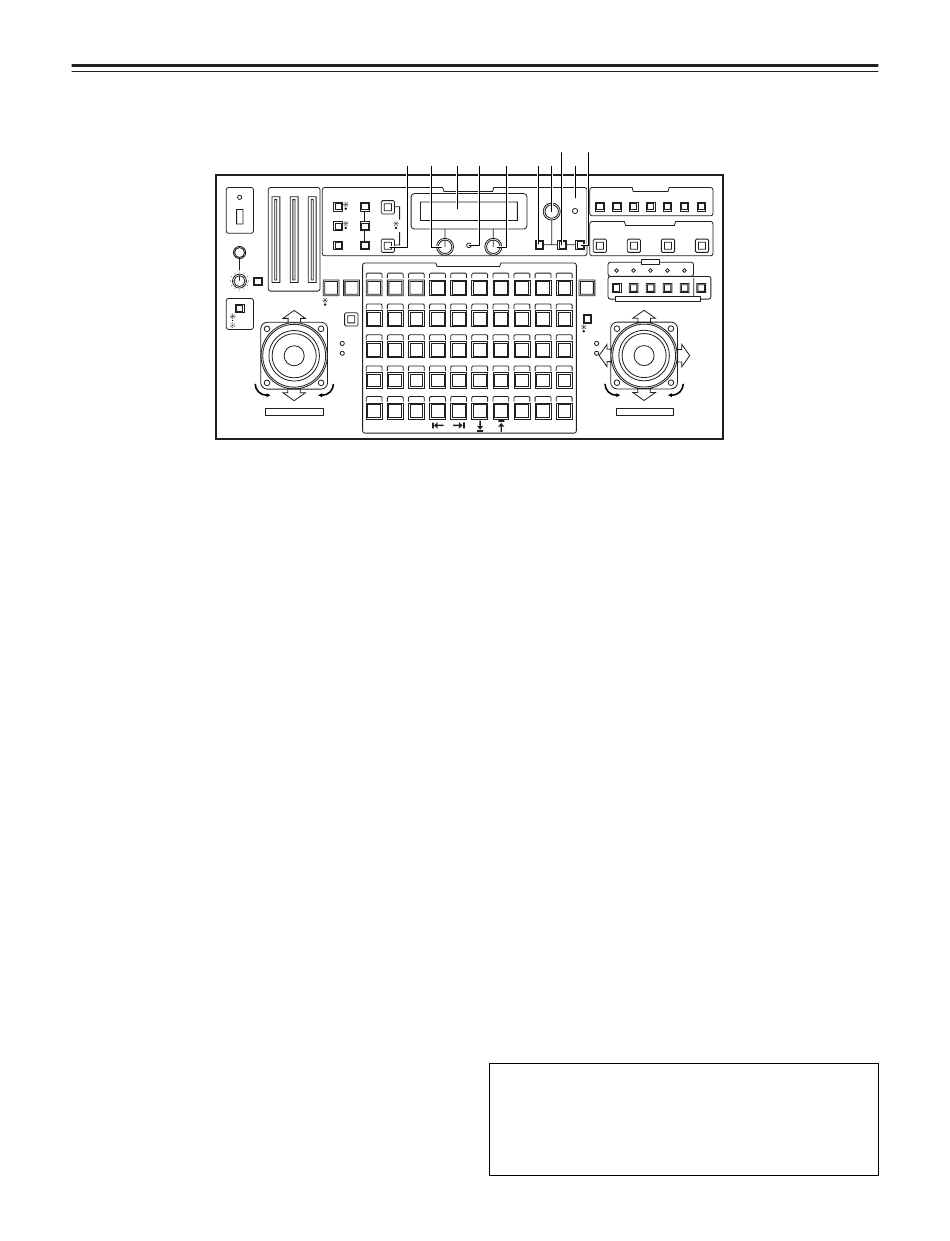

$ Panneau de commande
OPERATE
ON
OFF
INCOM
LEVEL
IRIS
AUTO
MANU
LOCK
? Touche ABC
Elle est utilisée pour régler automatiquement l'équilibre des
noirs de la caméra du système de tête panoramique
actuellement sélectionné.
Placer le commutateur IRIS [AUTO/MANU/LOCK] à la
position AUTO (la touche IRIS est maintenant éclairée), et
appuyer sur la touche ABC.
Pendant que le réglage de l'équilibre des noirs s'effectue, le
voyant de la touche ABC clignote; quand le réglage de
l'équilibre des noirs est correct, le voyant s'éteint. Il s'éclaire
si l'équilibre des noirs n'a pu être réglé correctement.
<Remarque>
Avec une tête panoramique d'un modèle autre que AW-
PH350, le voyant de la touche ABC s'éteint également si
l'équilibre des noirs n'a pu être réglé correctement.
@ Panneau LCD
Il affiche les états de réglage actuels.
A Voyant CAMERA CONTROL
Il s'éclaire lorsque la communication avec la caméra du
système de tête panoramique actuellement sélectionné est
établie correctement. Il s'éteint s'il y a un problème de
communication.
<Remarque>
Avec une tête panoramique d'un modèle autre que AW-
PH350, le voyant reste éteint même si la communication est
établie correctement.
B Commande réglage du menu (L)
Elle est utilisée pour régler la rubrique ou le paramètre de la
rubrique affichés en bas à gauche du panneau LCD en
mode réglage des menus.
C Commande réglage du menu (R)
Elle est utilisée pour régler la rubrique ou le paramètre de la
rubrique affichés en bas à droite du panneau LCD en mode
réglage des menus.
D Commande réglage du menu (principale)
Elle est utilisée pour régler la rubrique ou le paramètre de la
rubrique affichés en haut du panneau LCD en mode réglage
des menus.
?
B
IRIS
ZOOM
FOCUS
OPEN
TELE
FAR
WHITE
AWC
BAL
GAIN
AUTO
A
MANU
MODE
BAR
NG
B
CAM
OK
ABC
DATA SET
ATW
CALL
TR/PSET M.LOCK
1
2
3
CLOSE
WIDE
NEAR
TR
PSET
TELE
MEMORY
11
12
13
EMPTY
21
22
23
IRIS
FOCUS
31
32
33
41
42
43
CLOSE
OPEN
NEAR
WIDE
FAR
ZOOM/FOCUS/IRIS
LIMIT
ON
F
H
@
A
C
E
D
G
CAMERA CONTROL
LAMP
DEF
LCD
CONTRAST
START
R/B
POINT
CAMERA
GAIN/PED
MENU
OK
CONTROL
TRACING/PRESET MEMORY
4
5
6
7
8
9
10
PRIORITY
14
15
16
17
18
19
20
SPEED
LOW
FULL
HIGH
24
25
26
27
28
29
130
IRIS
FOCUS
L
34
35
36
37
38
39
40
44
45
46
47
48
49
50
CLOSE
NEAR
LIMIT
OFF
E Touche R/B GAIN/PED (gain/suppression R/B)
Appuyer sur cette touche pour régler le gain R/B ou la
suppression R/B de la caméra du système de tête
panoramique actuellement sélectionné.
A chaque pression sur la touche, le mode réglage est validé
(ON) ou invalidé (OFF) à tour de rôle.
Lorsque le mode réglage est validé (ON), le voyant de la
touche s'éclaire; lorsqu'il est invalidé (OFF), le voyant
s'éteint.
F Touche MENU
Elle est utilisée pour valider (ON) ou invalider (OFF) le mode
réglage du menu du système de tête panoramique
actuellement sélectionné.
A chaque pression sur la touche, le mode menu se règle sur
ON ou OFF à tour de rôle.
Lorsque le mode réglage du menu est validé (ON), le voyant
de la touche s'éclaire et le menu de réglage s'affiche sur le
panneau LCD. Dans cet état, la touche MENU est également
utilisée pour sélectionner les rubriques du menu de réglage.
Lorsque le mode réglage du menu est invalidé (OFF), le
voyant de la touche s'éteint et le panneau LCD revient à
l'affichage d'origine.
G Commande LCD CONTRAST (contraste du panneau
LCD)
Elle est utilisée pour régler le contraste du panneau LCD.
H Touche OK
Appuyer sur cette touche pour sélectionner les rubriques des
menus de réglage ou entrer les paramètres.
Il est possible de régler la vitesse à laquelle le paramètre de
certaines rubriques du menu de réglage change chaque fois
que la commande de réglage B, C ou D est pressée.
(Voir pages 36 et 37.)
Noter que cette fonction peut ne pas être possible avec le
panneau de commande AW-RP615 (vendu séparément).
– 6 –
PAN/TILT SET
WIP
H/F
EXT
ND
OPTION
TRACING MEMORY
START/STOP
RESTORE
RESET
TALLY
1
2
3
4
5
AUX
CONTROL/PREVIEW MONITOR OUT SEL
UP
R
OPEN
DOWN
FAR
PAN/TILT/FOCUS/IRIS
