Premier allumage

requise.
Éventuellement, si cela est requis par le générateur spécifique uti-
▶
lisé, par activation ON/OFF pour commander l'allumage et l'arrêt,
et contextuellement signal 0-10 V pour la communication seule du
point de consigne de l'eau.
Si disponible, il est également possible de raccorder la sortie de signa-
lisation d'alarme du générateur auxiliaire à une entrée spécifique du
bornier de l'unité K18 Simplygas.
La sortie disponible sur le générateur auxiliaire doit être un contact sec
et être appropriée aux signaux de type SELV (c'est-à-dire à très basse
tension de sécurité), elle doit donc avoir une double isolation par rap-
port aux parties à tension de réseau.
Le mode de fonctionnement intégration et remplacement du
générateur auxiliaire nécessite la disponibilité et la connexion
effective de la signalisation d'alarme.
Si la signalisation d'alarme n'est pas effectivement connectée
et disponible en effet, au moment où le système de contrôle
demande le remplacement de la pompe à chaleur avec le gé-
nérateur auxiliaire (dans le cadre du mode de fonctionnement
intégration et remplacement), le système de contrôle ne pour-
ra pas réactiver la pompe à chaleur ne connaissant pas l'état
d'alarme du générateur auxiliaire en question.
Pour la description du mode de fonctionnement intégration
et remplacement, consulter les Paragraphes 1.1.5 p. 7 et
5.3.6 p. 41 .
Après avoir consulté la documentation du générateur de chaleur à utili-
ser, raccorder l'autorisation ON/OFF et/ou le signal 0-10 V et/ou la signa-
lisation d'alarme comme indiqué sur la Figure 4.14 p. 36 .

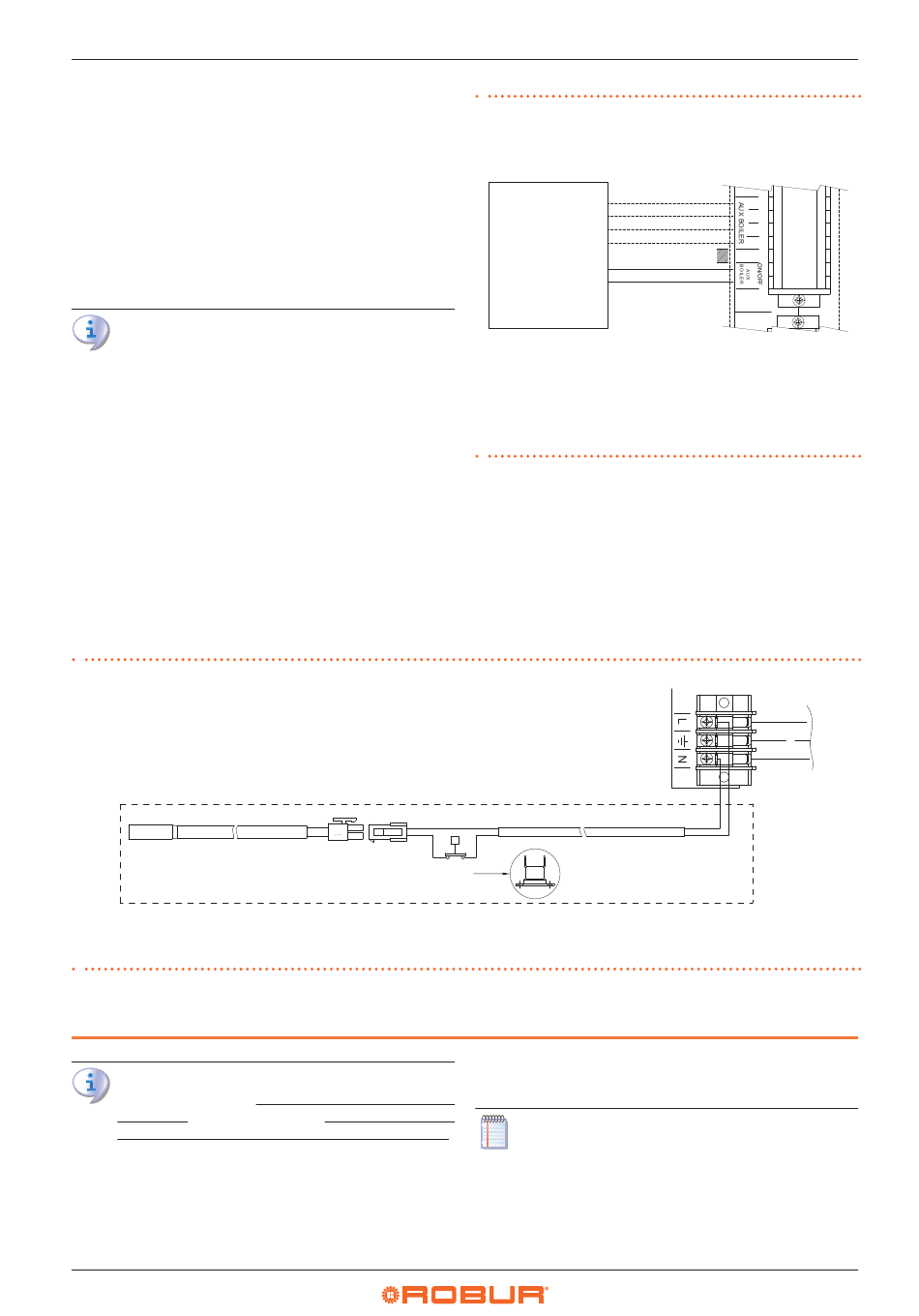

Figure 4.15 Raccordement du kit basse température pour K18 Simplygas
B
FS
A Tableau électrique module pompe à chaleur
B Kit basse température (OKBT015)
C Connecteurs Molex 2 voies
5 PREMIER ALLUMAGE
Le premier allumage prévoit le contrôle/réglage des para-
mètres de combustion et peut être effectué exclusivement par
le SAV Robur. L'utilisateur/installateur N'EST PAS autorisé à ef-
fectuer ces opérations, sous peine d'annulation de la garantie.
L'installateur est tenu d'effectuer les contrôles préalables dé-
crits au Paragraphe 5.1 p. 36 .
36
Figure 4.14 Raccordement autorisation ON/OFF, éventuelle sortie 0-10 V (point
A Détail du bornier de l'unité K18 Simplygas
B Générateur auxiliaire
C Entrée autorisation ON/OFF (câble 2x0,75 mm
D Entrée 0-10 V pour acquisition du point de consigne (*)
E Sortie signalisation alarme (impérativement contact sec SELV) (*)
(*) option; câble blindé 2x0,75 mm²
4.10 KIT BASSE TEMPÉRATURE (OKBT015)
L'utilisation du kit basse température OKBT015 en option protège le bac
de récupération des condensats du gel.
Il est composé d'un câble chauffant, d'un thermostat antigel et du
câblage électrique correspondant.
Pour l'installation, suivez les instructions de la notice fournie avec le kit.
Le schéma de raccordement du kit basse température est illustré à la
Figure 4.15 p. 36 ci-dessous.
T
C
TS
FS Résistance du tuyau d'évacuation des condensats
TS Thermostat résistance évacuation condensation
5.1 CONTRÔLES PRÉALABLES
Paragraphe dédié à l'installateur.
5.1.1 Contrôles préalables pour le premier allumage
L'installation terminée, avant de contacter le SAV, l'installateur est tenu
de contrôler:
Installations thermo-hydraulique, électrique et gaz adaptées pour
▶
les débits nécessaires et dotées de tous les dispositifs de sécurité et
de consigne de la température) et éventuel signal d'alarme pour
générateur auxiliaire sur bornier unité
B
D
E
C
2 )
A
5
A
+10
0
+ AL
0 AL
2-brown
y/g
7-blue
