Robur K18 Manuel D'installation, Utilisation Et Entretien page 25

3

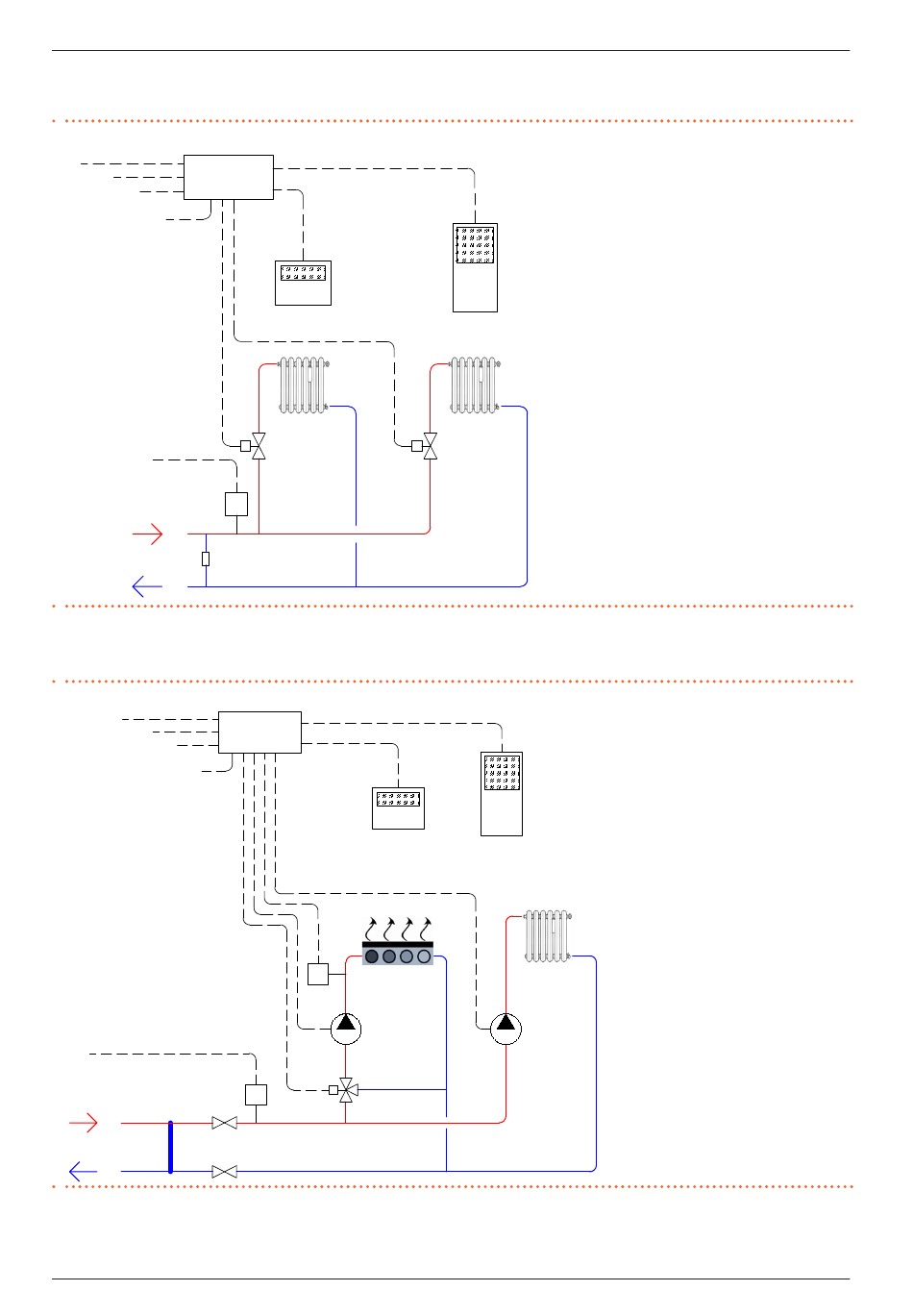

Distribution chauffage avec deux zones contrôlées par vannes à 2 voies (installation avec circuit hydraulique primaire uniquement)
Figure 3.5 Distribution chauffage 02 - contrôleur de système avec deux vannes de zone à deux voies
B
5
C
D
E
A
1
2
Distribution chauffage avec jusqu'à deux circuits de chauffage dont un optionnellement mélangé et un circuit non mélangé (installation avec
circuit hydraulique primaire et secondaire)
Figure 3.6 Distribution chauffage 03 - contrôleur de système avec un circuit chauffage mélangé et un direct
B
C
D
E
A
2
3
7
4
3
ST
9
11
ST
6
5
1
ST
4
Manuel d'installation, utilisation et entretien – K18 Simplygas
1 Sonde température à immersion GHP (standard)
2 Branche de by-pass avec vanne de surpression calibrée pour
ouvrir uniquement lorsque les deux vannes (3) sont fermées
3 Vanne à 2 voies
4 Radiateur
5 Contrôleur de système (option nécessaire OQLT021)
6 Unité d'ambiance avancée (standard)
7 Unité d'ambiance avancée (disponible en option ODSP050) ou
base (disponible en option ODSP004)
A Branchement à l'unité K18 (sonde température eau de l'instal-
lation GHP)
6
B Branchement à l'unité K18 (demande service chauffage).
Consulter le manuel d'installation du contrôleur de système
C Branchement de la sonde de température extérieure
D Branchement de la sonde température à immersion du réservoir
ECS (si présent)
E Branchement de la vanne de déviation à 3 voies chauffage/ECS
(si présente)
1
2
3
4
5
10
6
7
8
9
8
7
10
11
A
B
C
D
E
Installateur hydraulique
Sonde température à immersion GHP
(standard)
Découplage des circuits primaire/secondaire
(tuyau de grosse section avec branchements
en T ou séparateur hydraulique)
Vanne d'arrêt
Vanne mélangeuse de zone
Circulateur de zone (disponible en option
OPMP009/OPMP004)
Sonde température à immersion (disponible
en option OSND004)
Panneau radiant
Radiateur
Contrôleur de système (option nécessaire
OQLT021)
Unité d'ambiance avancée (standard)
Unité d'ambiance avancée (disponible en
option ODSP050) ou base (disponible en
option ODSP004)
Branchement à l'unité K18 (sonde tempéra-
ture eau de l'installation GHP)
Branchement à l'unité K18 (demande service
chauffage). Consulter le manuel d'installation
du contrôleur de système
Branchement de la sonde de température
extérieure
Branchement de la sonde température à
immersion du réservoir ECS (si présent)
Branchement de la vanne de déviation à 3
voies chauffage/ECS (si présente)
25
