Installateur hydraulique
3.3

RACCORDEMENTS HYDRAULIQUES

3.3.1
Raccords hydrauliques
sur le côté gauche, en bas, plaque raccords (Figure 1.3 p. 10 ).
A (= out) 3/4" M - DÉPART EAU (m = départ à l'installation)
▶
B (= in) 3/4" M - RETOUR EAU (r = retour de l'installation)
▶
3.3.2
Conduites hydrauliques, matériaux et
caractéristiques
Utiliser des conduites pour installations thermiques/frigorifiques,
▶
protégées contre les agents atmosphériques, isolées pour les dis-
persions thermiques.
0 9
Nettoyage des conduites
„ Avant de relier l'appareil, nettoyer soigneusement les conduites
d'eau et de gaz, et tous les autres composants de l'installation,
en retirant tous les résidus.
3.3.3
Composants minimums circuit hydraulique
chauffage
Prévoir toujours, à proximité de l'appareil:
sur les conduites d'eau, en sortie et en entrée (m/r)
▶
„ 2 joints anti-vibration sur les raccordements eau
„ 2 robinets d'isolement
sur le tuyau d'eau en entrée (r)
▶
„ 1 filtre à boue (de préférence magnétique)
„ 1 manomètre
sur le tuyau d'eau en sortie (m)
▶
„ 1 soupape de sécurité (3 bar)
„ 1 vase d'expansion bien dimensionné
L'unité K18 Simplygas est fournie d'une sonde de température
d'eau à distance (GHP), qui doit être mise en place par l'installa-
teur sur le tuyau de départ vers l'installation, en aval d'un éven-
tuel découplage primaire/secondaire ou vase inertiel (détail 1
de Figure 3.4 p. 24 , 3.5 p. 25 , 3.6 p. 25 ).
En outre, si l'installation doit produire de l'ECS et comprend un
générateur auxiliaire, il est nécessaire d'installer une deuxième
sonde de température (GHP') en amont de la vanne de dévia-
tion à trois voies, comme à la Figure 3.2 p. 23 (détail 16) et
3.3 p. 24 (détail 17).
Insérer la sonde de température d'eau à distance GHP et, si
nécessaire, la sonde GHP' , dans des puits appropriés, plongés
dans le flux d'eau, en utilisant de la pâte thermique pour as-
surer une transmission adéquate de la chaleur.
Voir le Paragraphe 4.8 p. 34 pour le raccordement des sondes
de température de l'eau.
3.3.4
Composants minimums du circuit hydraulique de
production d'ECS
La production d'ECS se fait en détournant le flux d'eau chaude pro-
duit par l'appareil K18 Simplygas et ensuite les composants énumérés
ci-dessous sont ajoutés, uniquement si une production d'ECS est néces-
saire, aux composants requis pour le circuit de chauffage (Paragraphe
3.3.3 p. 26 ):
1 réservoir ECS de 200 ou 300 litres, avec serpentin de 3 o 4 m² (dis-
▶
ponible en option OSRB012 ou OSRB004)
1 vanne de déviation à 3 voies (disponible en option OVLV007)
▶
1 sonde de température dans le réservoir ECS (disponible en option
▶
26
4 9
D
C
OSND004)
Il est recommandé, dans le cas où la production d'ECS a lieu en l'absence
du contrôleur du système OQLT021, d'installer également une minute-
rie pour gérer la demande de service d'ECS à l'appareil K18 Simplygas.
3.3.5
Vanne de déviation OVLV007 (en option)

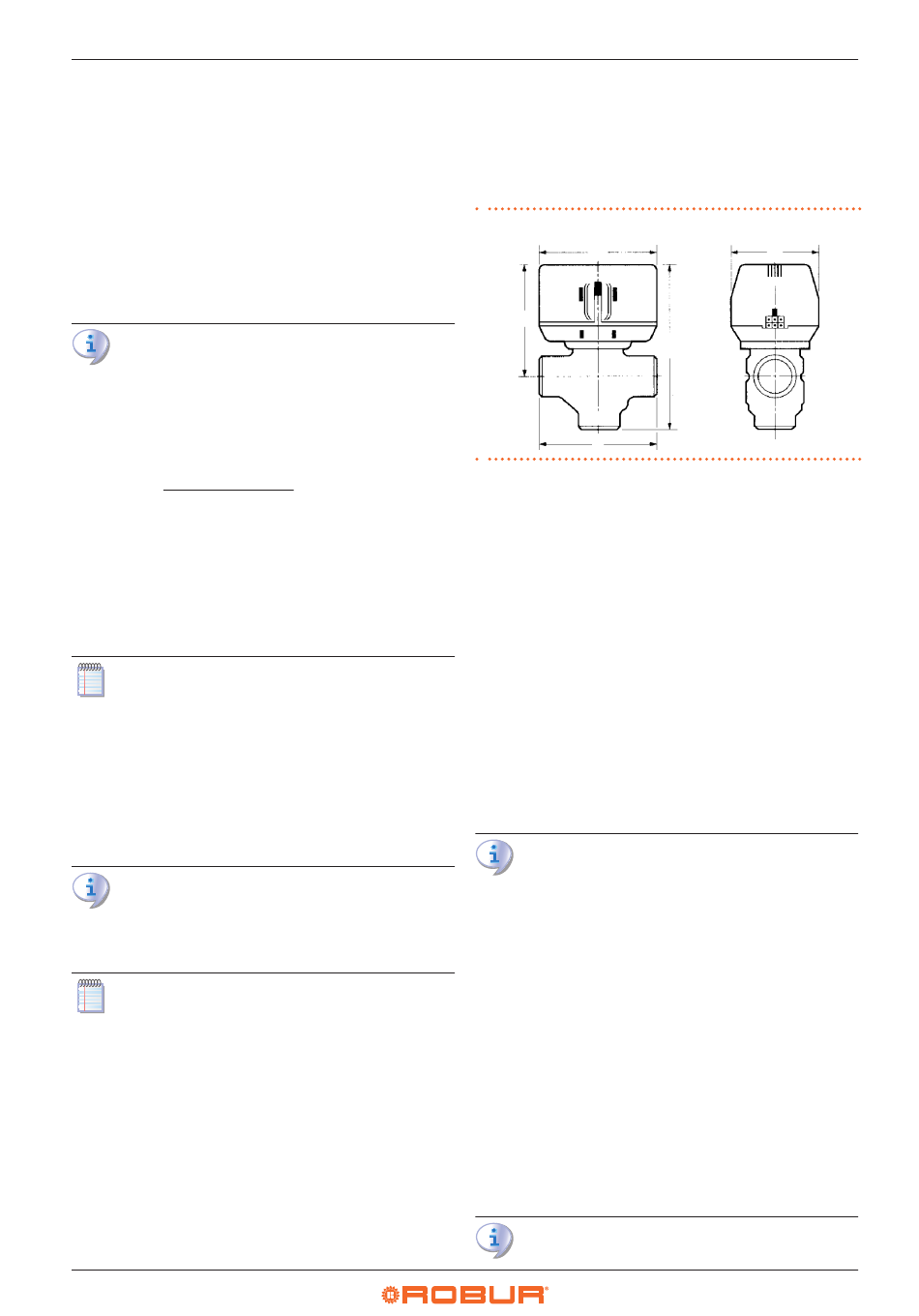

Figure 3.7 Dimensionnel vanne de déviation OVLV007
8 6
0 9
A
Pour le raccordement hydraulique considérer que:
AB = commun
▶
A = circuit ECS
▶
B = circuit chauffage
▶
3.4

POMPE CIRCULATION EAU

Les unités K18 Simplygas ont en standard une pompe de circulation
à débit variable. Pour les données de la pompe, se référer au Tableau
1.2 p. 17 .
3.5

FONCTION ANTIGEL

3.5.1
Autoprotection active antigel
L'appareil est doté d'un système d'auto-protection active antigel pour
prévenir la congélation. La fonction antigel (activée par défaut) dé-
marre automatiquement la pompe de circulation primaire et, si néces-
saire, aussi le brûleur, lorsque la température extérieure s'approche de
zéro.
Continuité électrique et gaz
L'autoprotection active antigel est efficace seulement si l'ali-
mentation électrique et gaz sont garanties. Autrement, du li-
quide antigel peut être nécessaire.
3.5.2
Protection antigel du réservoir ECS
Le réservoir ECS, dans le cas où la production d'ECS est confiée uni-
quement à l'appareil K18 Simplygas, sans le contrôleur du système
OQLT021, n'est protégé du gel qu'en réglant correctement les para-
mètres de la carte électronique.
3.6 KIT BASSE TEMPÉRATURE (OKBT015)
L'utilisation du kit basse température OKBT015 en option protège le bac
de récupération des condensats du gel.
Il est composé d'un câble chauffant, d'un thermostat antigel et du
câblage électrique correspondant.
3.7

LIQUIDE ANTIGEL

Précautions avec le glycol
4 9
136
B
AB
94
3
