3.2.4.2 Schéma hydraulique K18 Simplygas pour le chauffage et la production d'ECS (fonctionnalité de base)

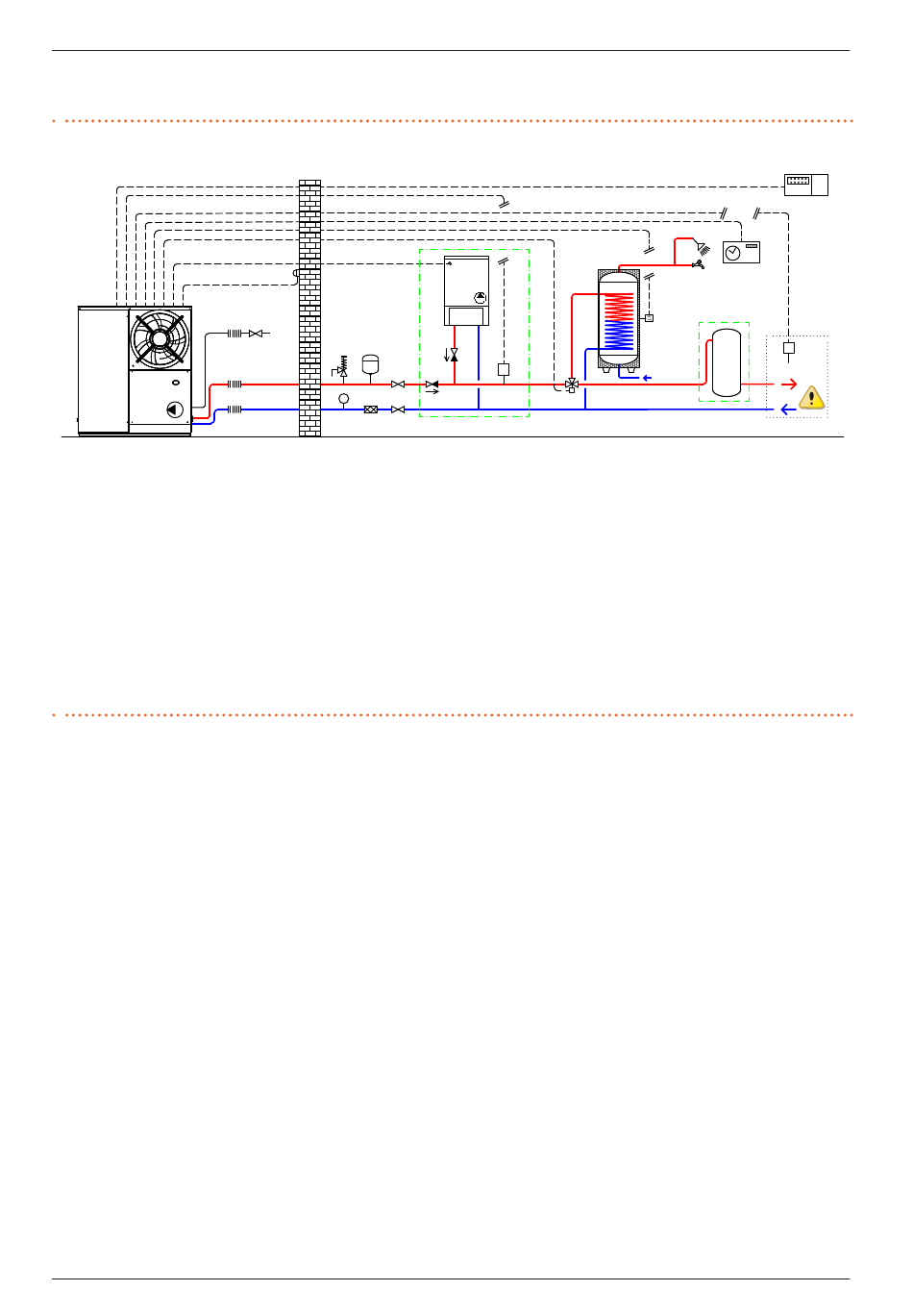

Figure 3.2 K18 Simplygas C1 pour le chauffage et la production d'ECS (fonctionnalité de base), avec chaudière d'intégration en option
1
2
1 Pompe à chaleur k18 Simplygas C1
2 Circulateur interne modulant hauteur disponible 4,0 m CE
3 Connexion anti-vibration
4 Manomètre
5 Filtre contre les boues
6 Vanne d'arrêt
7 Soupape de sécurité 3 bar
8 Vase d' e xpansion
9 Sonde température à immersion GHP (standard) à installer sur le circuit chauffage
(voire Paragraph 3.2.4.4 p. 24 )
10 Vanne de déviation à 3 voies chauffage/ECS (disponible en option OVLV007)
11 Réservoir ECS de 200 ou 300 litres, avec serpentin de 3 o 4 mq (disponible en
option OSRB012 ou OSRB004)
12 Sonde température à immersion GHP'' (disponible en option OSND004)
13 Sonde de température extérieure (disponible en option OSND007)
14 Générateur auxiliaire (option)
13
A
7 8
3
P
4 5 6
Manuel d'installation, utilisation et entretien – K18 Simplygas
C
14
11
16
15
ST
10
15 Clapet antiretour (à installer seulement en présence du générateur auxiliaire)
16 Sonde température à immersion GHP' (seulement en présence du générateur auxi-
liaire, disponible en option OSND004)
A Raccord gaz
B Thermostat d'ambiance programmable OCDS007 (disponible en option OCDS007)
C Groupe générateur auxiliaire (option)
D Groupe vase d'inertie 100 litres minimum (option)
E Circuit de distribution chauffage, à réaliser comme décrit dans le Paragraphe
3.2.4.4 p. 24
F Minuterie journalière/hebdomadaire pour le service ECS
Les composants contenus dans les rectangles en pointillés sont en option.
Au cas où le système nécessiterait les trois sondes GHP, GHP' et GHP'' , la sonde de tempé-
rature extérieure ne peut pas être installée. Dans ce cas, la régulation basée sur la
loi d'eau utilise la valeur fournie par la sonde de température extérieure installée à
bord de l'appareil.
