Montage, câblage, raccordement
12.3 Interfaces système

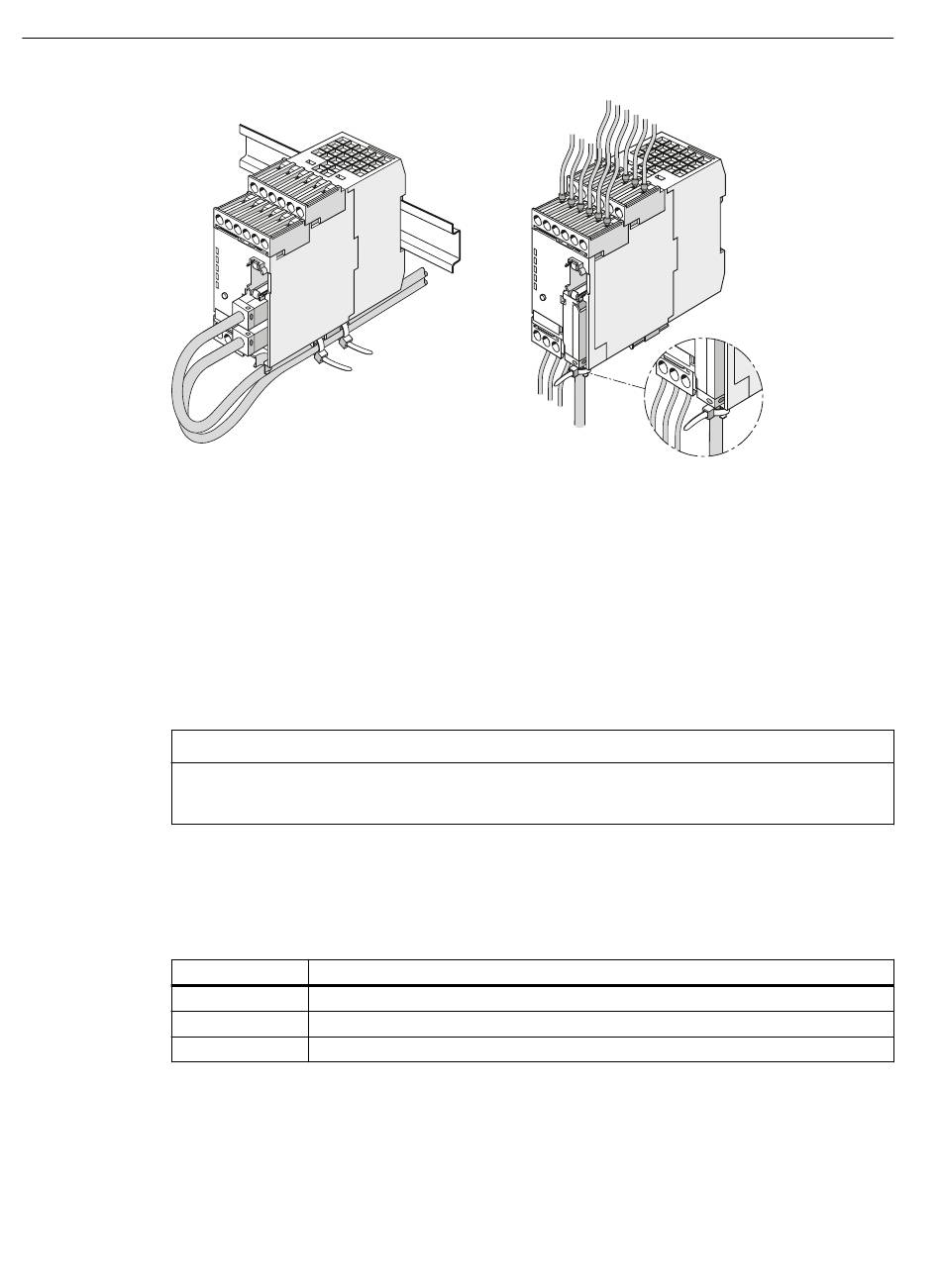

Figure 12-42
12.3.8 Connexion Modbus RTU à l'appareil SIMOCODE pro
Connecter Modbus RTU à l'appareil de base SIMOCODE pro V Modbus
Modbus RTU peut être connecté à l'appareil de base SIMOCODE pro V aussi bien via les bornes
de raccordement que via le connecteur Sub-D. Pour les deux types de connexion, la vitesse
maximale de communication s'élève à 57600 bits/s.
IMPORTANT
Raccordement par connecteur SUB-D à 9 points
Le raccordement par connecteur SUB-D à 9 points est une alternative aux bornes A / B !
Connecter Modbus RTU à l'appareil de base SIMOCODE pro V Modbus via le bornier de l'appareil
Affectation des bornes :
Borne
A
B
SPE
234
Raccordement du câble Ethernet à l'appareil de base pro V
Signal Modbus
D0 ou DA
D1 ou DB
Blindage
