Description des constituants système
8.7 Palette de modules d'extension
Réseaux monophasés
Tableau 8-3 Nécessité d'un module de découplage pour les réseaux monophasés
Réseau monophasé
8.7 Palette de modules d'extension
Les modules d'extension sont prévus comme compléments optionnels pour les séries
SIMOCODE pro S et pro V. Les modules d'extension suivants sont disponibles :
• Modules TOR (DM) (Page 133)
• Module TOR de sécurité Local (DM-F Local) (Page 134)
• Module TOR de sécurité PROFIsafe (DM-F PROFIsafe) (Page 134)
• Module analogique (AM) (Page 135)
• Module de protection contre les défauts à la terre (EM) (Page 136)
• Module de température (TM) (Page 137)
• Module multifonction (Page 138) (pour les appareils de la série SIMOCODE pro S)
Tous les modules d'extension présentent une largeur de boîtier de 22,5 mm ou 45 mm. Ils
sont équipés à l'avant de 2 interfaces système (entrée/sortie) et de borniers amovibles. Le
couplage du module d'extension s'effectue par la première interface système du module
d'extension à l'aide d'un câble de liaison, par ex. à l'interface système de l'appareil de
base. La deuxième interface permet de raccorder par exemple des modules d'extension
supplémentaires ou le module frontal.
Tous les modules d'extension permettent un encliquetage sur rail DIN ou une fixation directe
sur la plaque de montage au moyen de pattes de fixation supplémentaires.

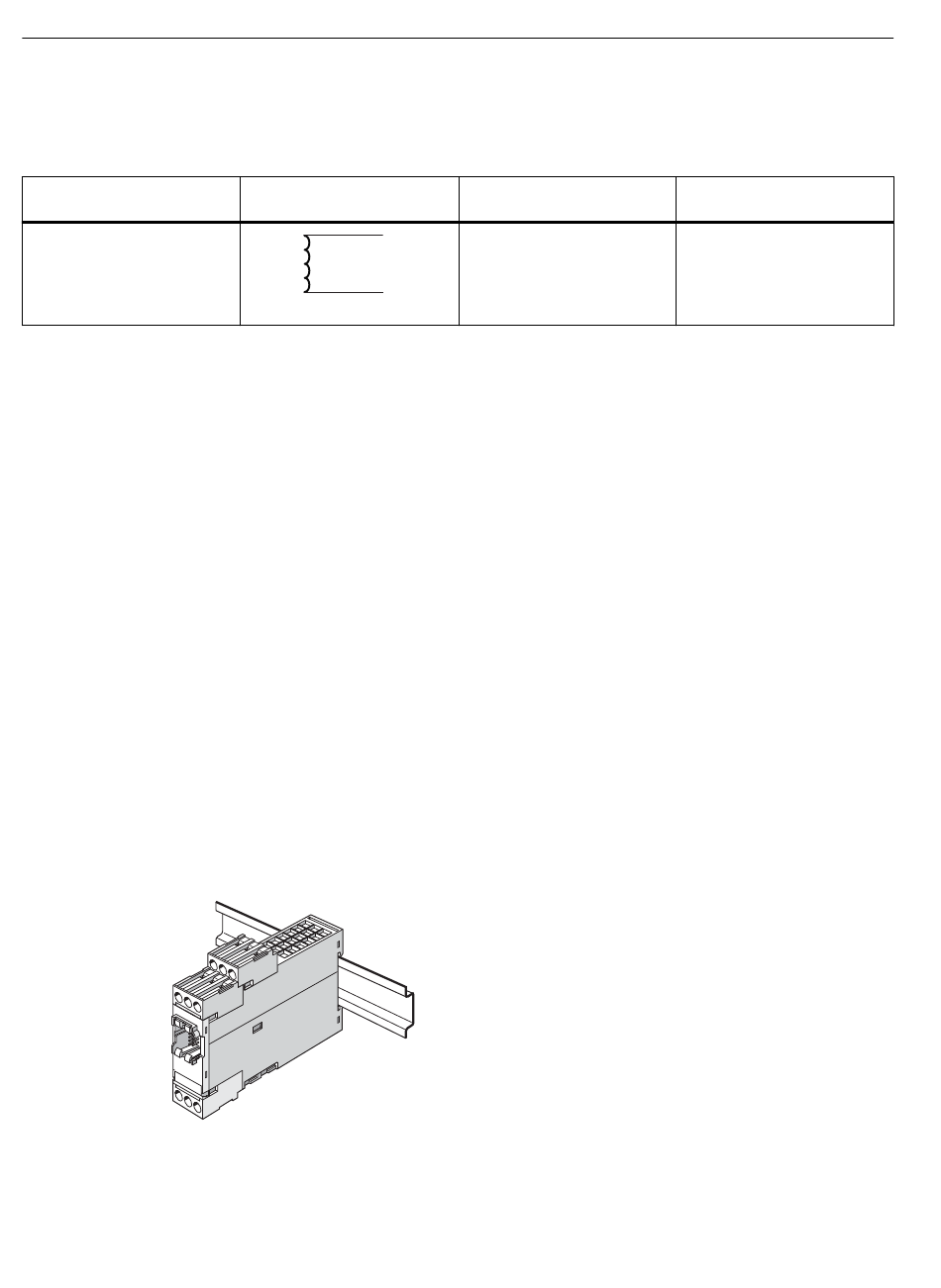

Figure 8-33
132
Configuration réseau
L
N
Module d'extension
Module de découplage né‐
cessaire
oui
Manuel système, 10/2022, A5E40507475003A/RS-AF/006
Remarque
Le paramètre "Affichage de
tension → Tensions de pha‐
ses" doit être actif. La tension
présente se calcule selon la
formule : U_L1N + U_l2N
