Montage, câblage, raccordement
12.2 Câblage, raccordement

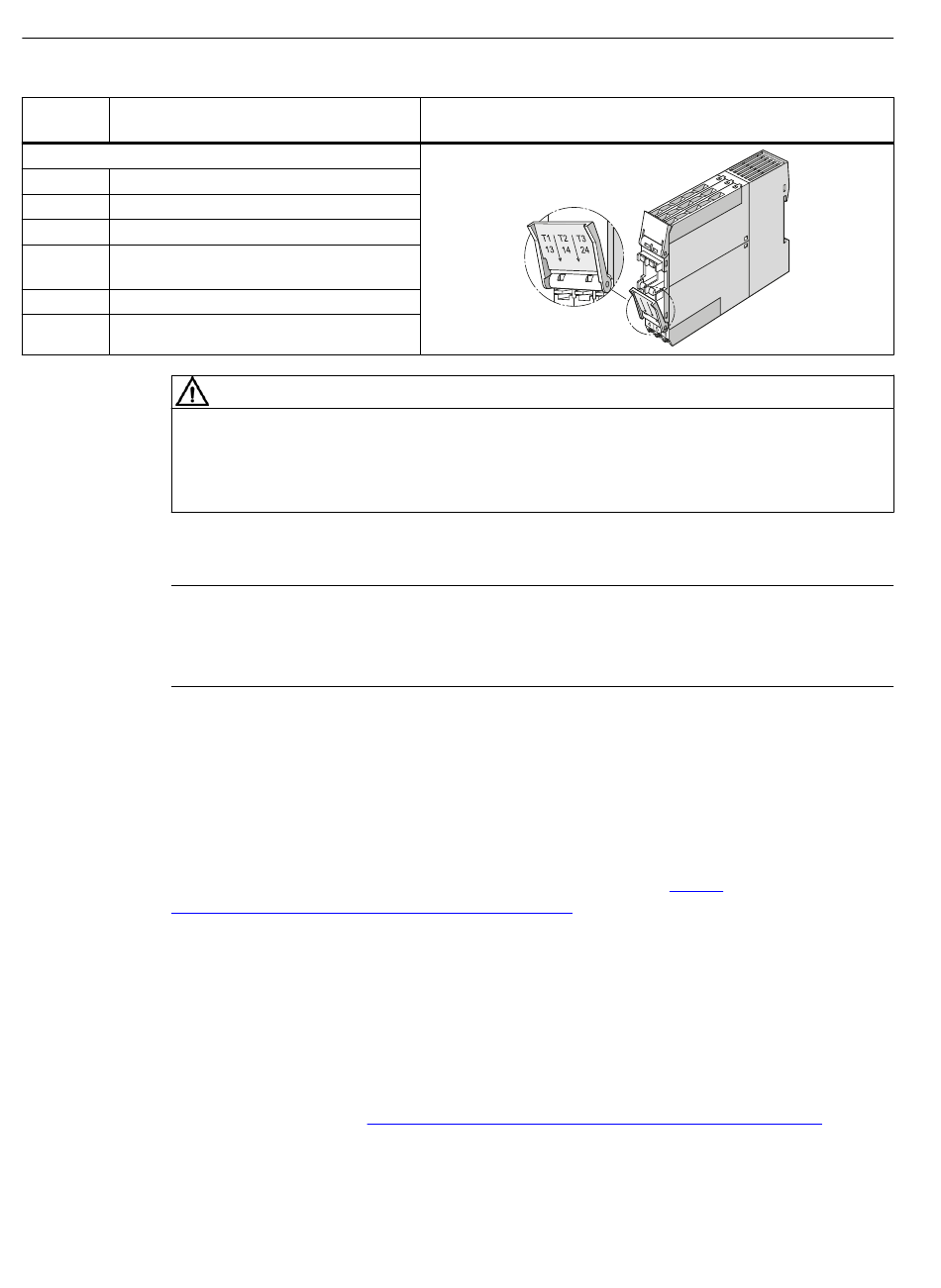

Raccorde‐ Brochage
ment
Borne inférieure
T1 Entrée T1, capteur de température
T2 Entrée T2, capteur de température
T3 Entrée T3, capteur de température
13 Potentiel commun pour sortie de relais 1 et
2
14 Sortie de relais OUT1
24 Sortie de relais OUT2
Tension dangereuse. Danger de mort ou risque de blessures graves
Afin de garantir la protection contre les contacts directs et le degré de protection IP20 pour
SIMOCODE pro S, visser toutes les vis non utilisées pour le blocage des câbles et fermer les
cache bornes.
1)
Remarque
Raccorder le SIMOCODE pro à la terre fonctionnelle sur la borne SPE. Utiliser la section de câble
maximale. Veiller à ce que la liaison soit aussi courte que possible (par ex. raccordement sur la
tôle de montage de l'armoire).
Remarques relatives à la protection des raccordements de l'appareil
IN1 / IN2 / IN3 / IN4 / N/M : Entrées TOR :
Les caractéristiques techniques relatives à la protection en cas d'alimentation
externe sont disponibles dans Siemens Industry Online Support
support.industry.siemens.com/cs/ww/fr/ps/16337/td).
T1 / 1T2 1T3 : Entrées de température :
Aucune mesure supplémentaire n'est requise pour la protection contre les courts-circuits.
Out1 / Out2 / Out3 : Sorties de relais :
Les caractéristiques techniques relatives à la protection sont disponibles dans Siemens
Industry Online Support (https://support.industry.siemens.com/cs/ww/fr/ps/16337/td).
196
DANGER
Manuel système, 10/2022, A5E40507475003A/RS-AF/006
