Description des constituants système
8.5 Modules de mesure de courant/tension (UM, UM+) pour la série SIMOCODE pro V High Performance

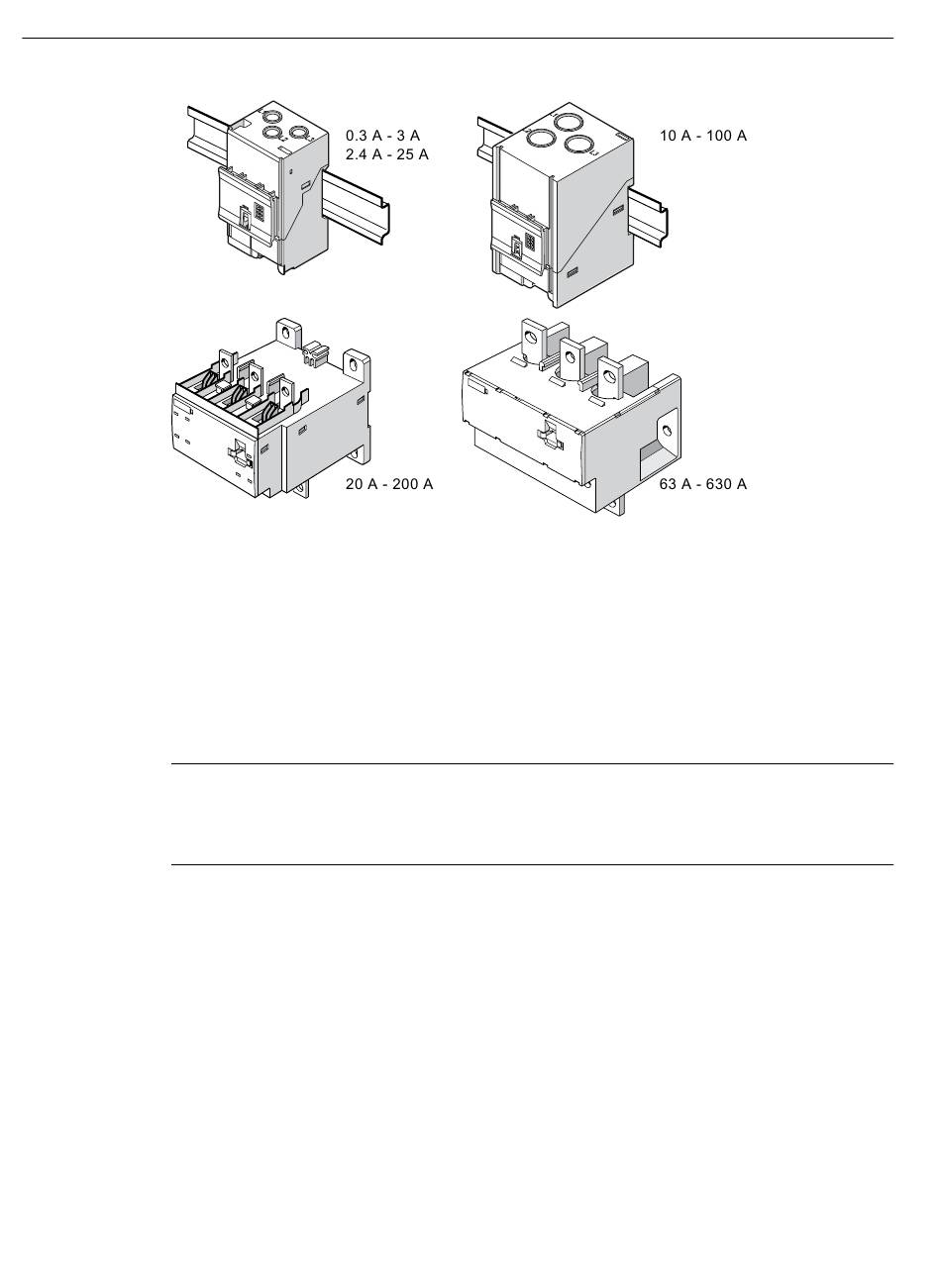

Figure 8-30
Le module de mesure du courant est raccordé à l'appareil de base par un câble qui
l'alimente en courant. Les modules de mesure de courant allant jusqu'à 100 A permettent
un encliquetage sur rail DIN ou une fixation directe sur la plaque de montage au moyen
de pattes de fixation supplémentaires. Les appareils de base peuvent être encliquetés
directement sur les modules de mesure du courant. Les modules de mesure du courant
allant jusqu'à 200 A peuvent également être montés sur rail DIN ou, en option, être montés
directement sur la plaque de montage à l'aide de fixations par vis intégrées au boîtier. Pour
le module de mesure du courant allant jusqu'à 630 A, seul le montage au moyen de fixations
par vis intégrées est possible.
Remarque
Les modules de mesure du courant ayant un courant de réglage de max. 100 A peuvent être
reliés mécaniquement à l'appareil de base correspondant et être montés en bloc (en série). Seul
un montage séparé est possible pour des modules de plus grande taille.
8.5 Modules de mesure de courant/tension (UM, UM+) pour la série
SIMOCODE pro V High Performance
Variantes
Deux générations d'appareils sont disponibles pour les modules de mesure de courant/tension :
1ère génération : UM, MLFB se terminant par 000 (p. ex. 3UF7110-1AA00-0).
L'utilisation d'un module de découplage peut s'avérer nécessaire conjointement à
ces modules de mesure de courant/tension. Voir à ce sujet le chapitre Module de
122
Variantes de modules de mesure du courant
