Siemens SIMOCODE pro Manuel Système page 29

• Les commutateurs Démarrage et Arrêt sont câblés directement sur les entrées de l'appareil
de base.
• La bobine de contacteur est commandée par la sortie de l'appareil de base. Aucun contact
auxiliaire n'est nécessaire pour l'automaintien.

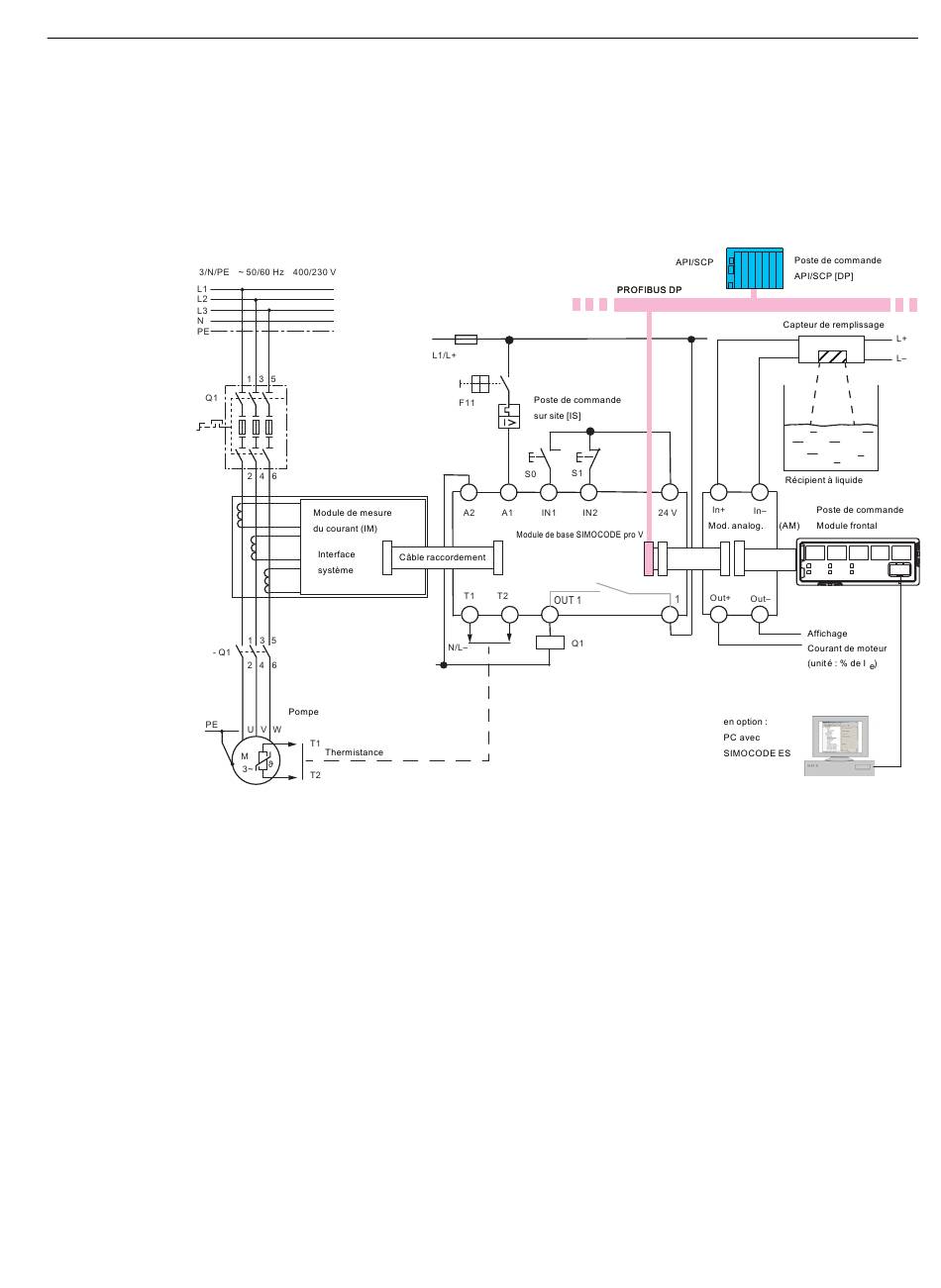

La figure suivante présente une configuration avec SIMOCODE pro avec couplage à PROFIBUS :
Figure 2-4
SIMOCODE pro
Manuel système, 10/2022, A5E40507475003A/RS-AF/006
Avantages/Simplification de la structure avec SIMOCODE pro
Configuration d'un départ-moteur (démarreur direct) avec SIMOCODE pro
2.3 Simplification de la structure avec SIMOCODE pro
29
