15.3 Caractéristiques techniques des appareils de base SIMOCODE pro C / pro S / pro V PB / pro V MR
Caractéristiques techniques des appareils de base SIMOCODE pro C / pro S / pro V PB / pro V MR
Connectique
1)
Tension assignée d'alimentation de comman‐
de U
(selon EN 61131-2)
s
 Attention
Utiliser uniquement un bloc d'alimentation TBTS
ou TBTP pour l'alimentation 24 V CC !
Plage de travail
Puissance absorbée
SIMOCODE pro
Manuel système, 10/2022, A5E40507475003A/RS-AF/006

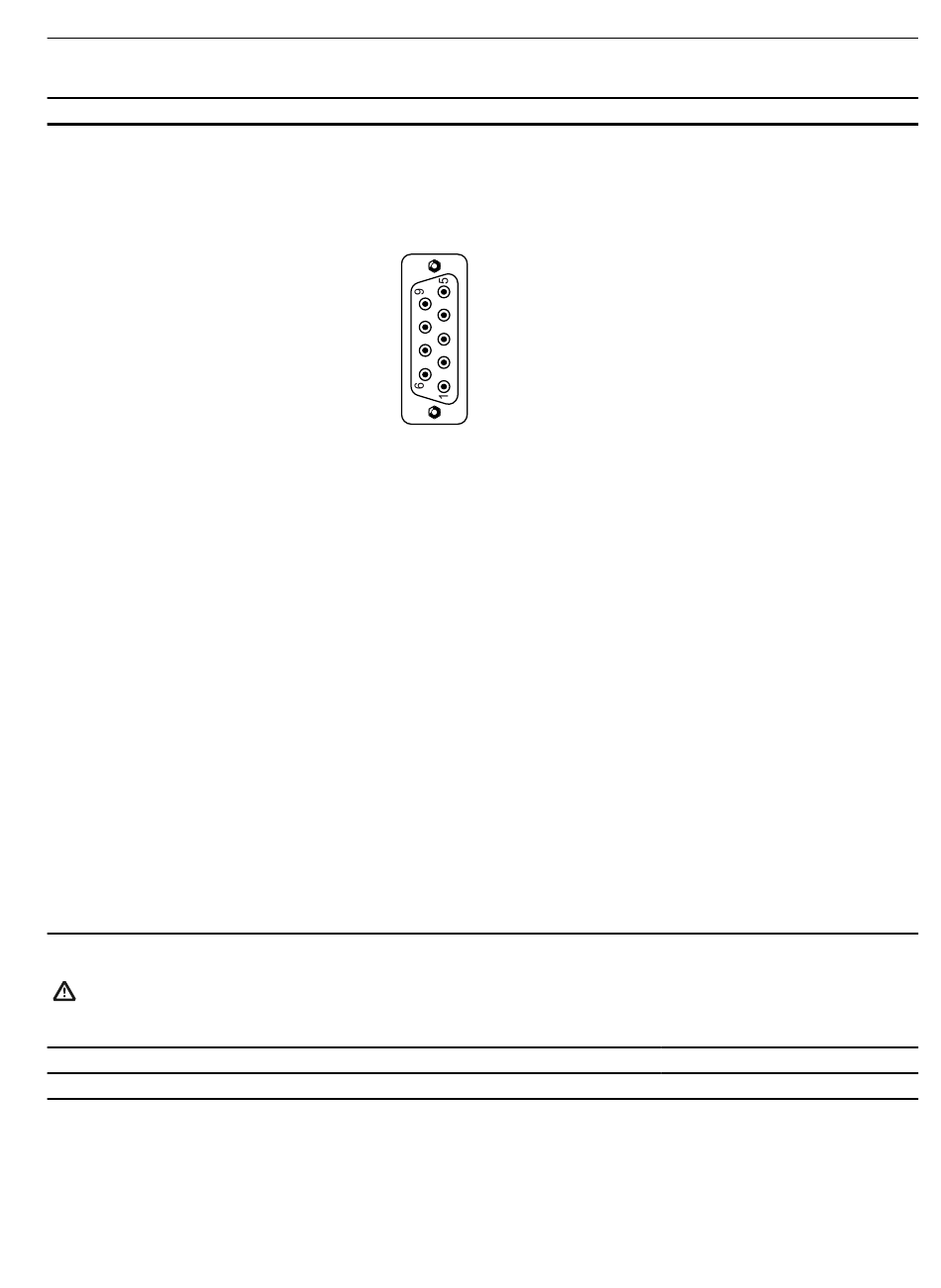

Connecteur femelle Sub-D 9 points (12 Mbit)
Brochage selon EN 61158-2
Bornes (1,5 Mbit)
Raccordement d'une ligne de PROFIBUS DP par bornes ou connecteur fe‐
melle Sub-D 9 points.
Affectation des broches :
1 : n. c. : réservé
2 : n. c. : réservé
3 : BUS B : câble de données B
4 : RTS : demande d'émission
5 : P- : masse
6 : P+ : tension d'alimentation
7 : n. c. : réservé
8 : BUS A : câble de données A
9 : n. c. : réservé
- : SHIELD : blindage via boîtier du connecteur
Charge admissible 5 V CC sur PROFIBUS DP : max. 100 mA
Prise en charge des vitesses de transmission fixées par la norme PROFI‐
BUS DP : 9,6 kbit / s, 19,2 kbit / s, 45,45 kbit / s, 93,75 kbit / s, 187,5 kbit / s,
500 kbit / s, 1500 kbit / s, 3000 kbit / s, 6000 kbit / s, 12000 kbit / s.
Remarque
La tension d'alimentation 5 V permet d'alimenter exclusivement le module
de terminaison de bus, aucune autre charge.
Vitesses de communication prises en charge pour Modbus RTU :
300 bauds, 600 bauds, 1 200 bauds, 2 400 bauds, 4 800 bauds,
9 600 bauds, 19 200 bauds (par défaut), 57 600 bauds
110 V - 240 V CA/CC, 50/60 Hz
0,85 x Us à 1,1 x Us
Caractéristiques techniques
24 V CC
0,8 x Us à 1,2 x Us
317
