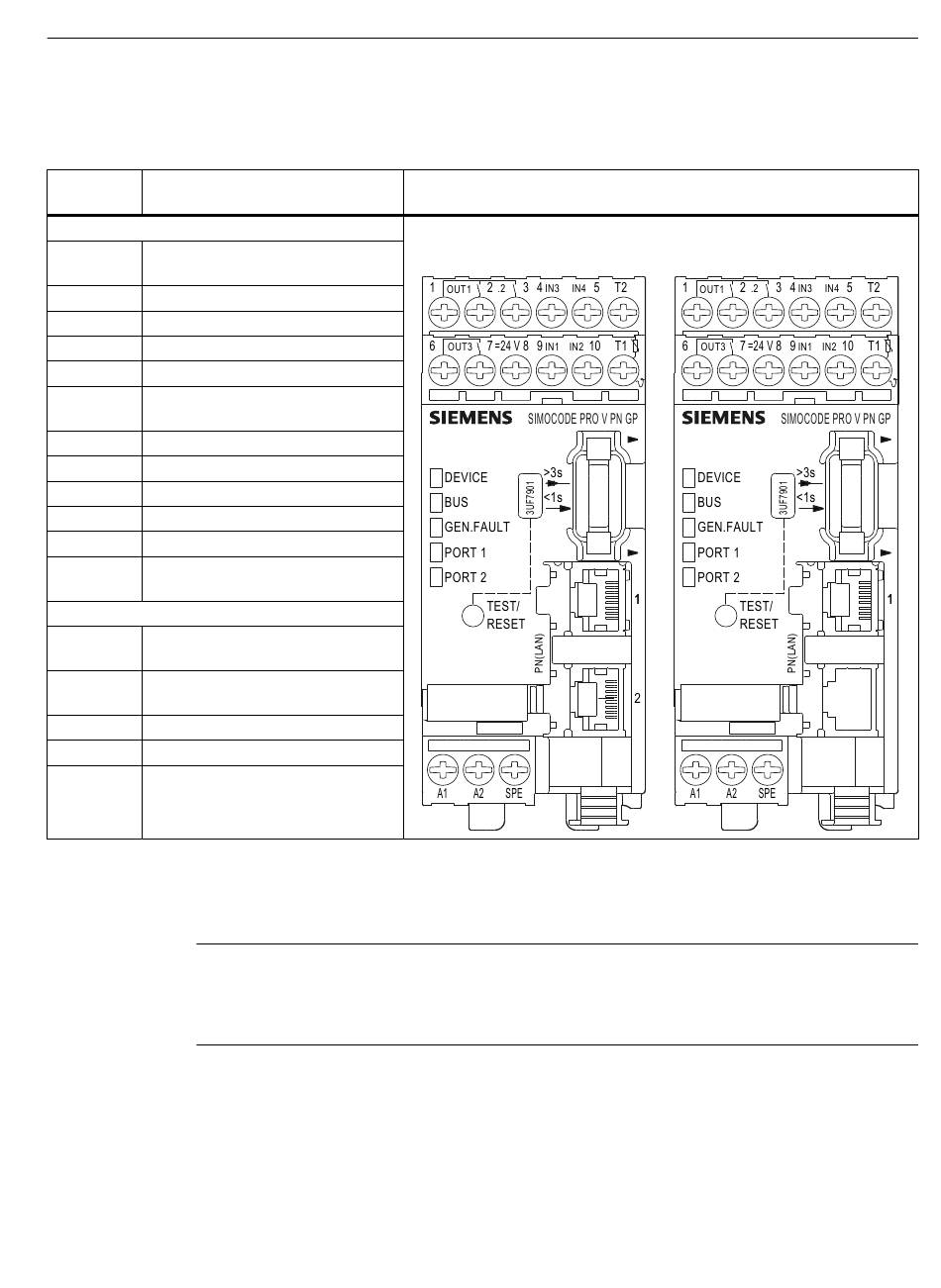

Brochage de l'appareil de base SIMOCODE pro V PN GP
Le tableau suivant représente le brochage des borniers amovibles.
Raccorde‐ Brochage
ment
Bornes supérieures
1 Potentiel commun pour sortie de re‐
lais 1 et 2
2 Sortie de relais OUT1
3 Sortie de relais OUT2
4 Entrée TOR IN3
5 Entrée TOR IN4
T2 Raccordement thermistance (CTP bi‐
naire)
6 Sortie de relais OUT3
7 Sortie de relais OUT3
8 24 V CC uniquement pour IN1 à IN4
9 Entrée TOR IN1
10 Entrée TOR IN2
T1 Raccordement thermistance (CTP bi‐
naire)
Bornes inférieures
A1 Raccordement tension alimenta‐
tion 1
A2 Raccordement tension alimenta‐
tion 2
PORT 1 Port 1 PROFINET
PORT 2 Port 2 PROFINET
1)
SPE Blindage du système
2)
1) Non disponible pour les appareils de base SIMOCODE pro V PN GP 3UF7011-1AB00-2 et
3UF7011-1AU00-2
2)
Remarque
Raccorder le SIMOCODE pro à la terre fonctionnelle sur la borne SPE. Utiliser la section de câble
maximale. Veiller à ce que la liaison soit aussi courte que possible (par ex. raccordement sur la
tôle de montage de l'armoire).
Remarques relatives à la protection des raccordements de l'appareil
Tension d'alimentation A1 / A2 :
SIMOCODE pro
Manuel système, 10/2022, A5E40507475003A/RS-AF/006
Montage, câblage, raccordement
12.2 Câblage, raccordement
183
