8.6 Module de découplage (DCM) pour modules de mesure de courant/tension de 1re génération (p. ex.

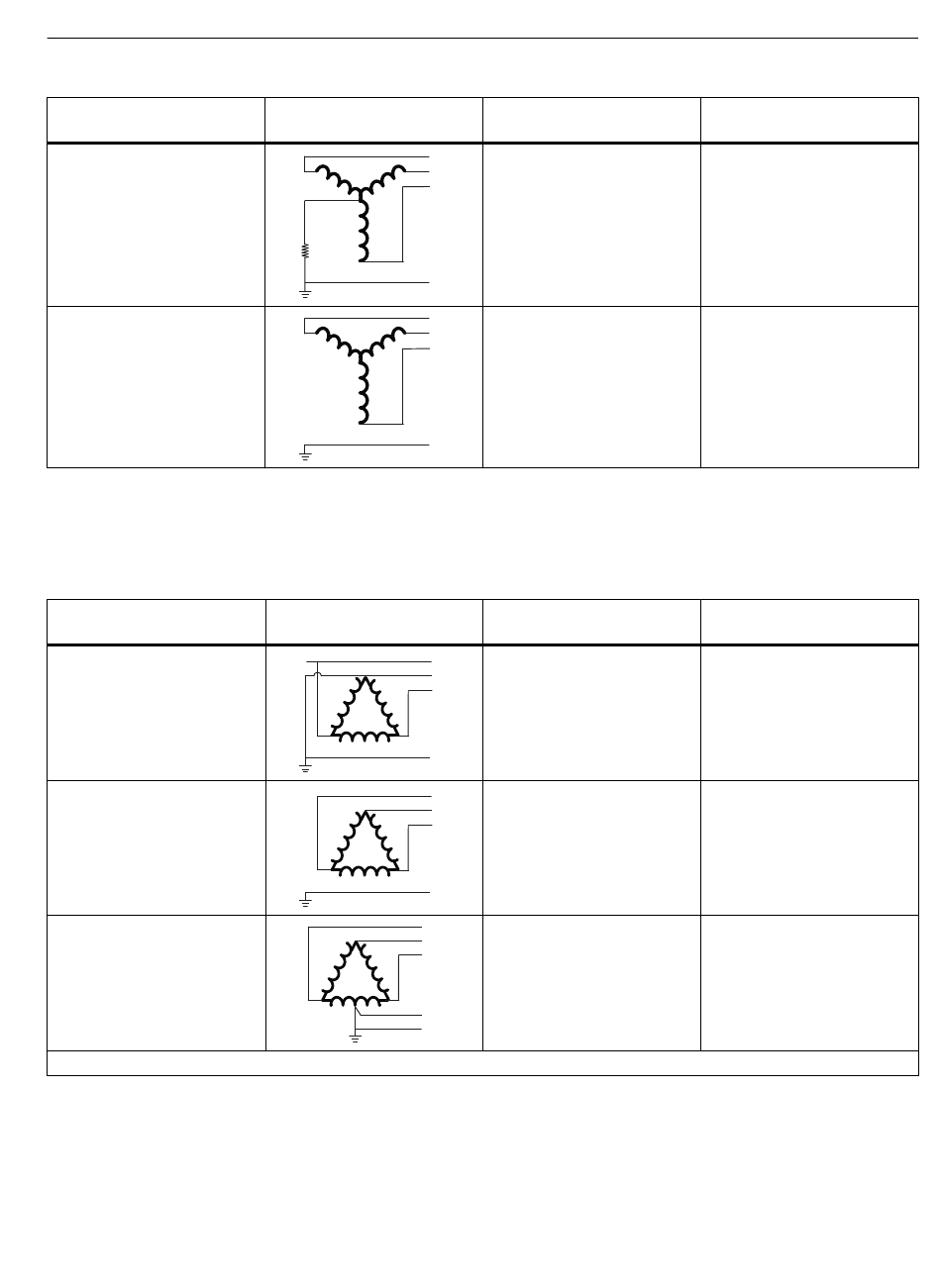

Réseaux en étoile
3 fils, en étoile, mise à la terre
par une impédance de forte
valeur
3 fils, en étoile, isolé
Réseaux en triangle
Tableau 8-2 Nécessité d'un module de découplage pour les réseaux en triangle
Réseau en triangle
1)
3 fils, en triangle, une phase
mise à la terre
3 fils, en triangle,
isolé
Prise médiane mise à la terre
1) Se rencontre essentiellement en Amérique du Nord
SIMOCODE pro
Manuel système, 10/2022, A5E40507475003A/RS-AF/006
Configuration réseau
L1
L2
L3
R
PE
L1
L2
L3
PE
Configuration réseau
L1
L2
L3
PE
L1
L2
L3
PE
L1
L2
L3
N
PE
Description des constituants système
Module de découplage né‐
cessaire
oui
oui
Module de découplage né‐
cessaire
oui
oui
oui
3UF711.-1AA00-0)
Remarque
—
"Système IT" selon CEI 60364
Remarque
Le paramètre "Indicateur de
tension -> Tensions entre pha‐
ses" doit être actif.
Le paramètre "Indicateur de
tension -> Tensions entre pha‐
ses" doit être actif.
Le paramètre "Indicateur de
tension -> Tensions entre pha‐
ses" doit être actif.
