Branchement De La Batterie - Generac GP 005734-0 Manuel D'utilisation

VIS D'ASSEMBLAGE,
0,3 X 2,5
RONDELLE PLATE
RONDELLE PLATE
CONTRE-ÉCROU
POIGNÉE

1.2.3 BRANCHEMENT DE LA BATTERIE

• La batterie envoyée avec le générateur est fournie chargée. Il est
nécessaire de faire attention lors du branchement de la batterie.
REMARQUE :
Une batterie peut perdre une partie de sa charge lorsqu'elle n'est pas
utilisée pendant des périodes prolongées.
• Couper le collier serre-câble retenant les câbles de batterie ROUGE et
NOIR au stator.
• Brancher le câble ROUGE de la batterie à la borne positive (+) de
celle-ci. Après s'être assuré que le branchement tient, faire glisser la
protection en caoutchouc sur le branchement de la borne.
• Brancher le câble NOIR de la batterie à la borne négative (–) de celle-ci.
S'assurer que le branchement tient.
• Vérifier à nouveau toutes les branchements pour s'assurer que les
branchements sont bons et sûrs. Voir le Schéma 3.

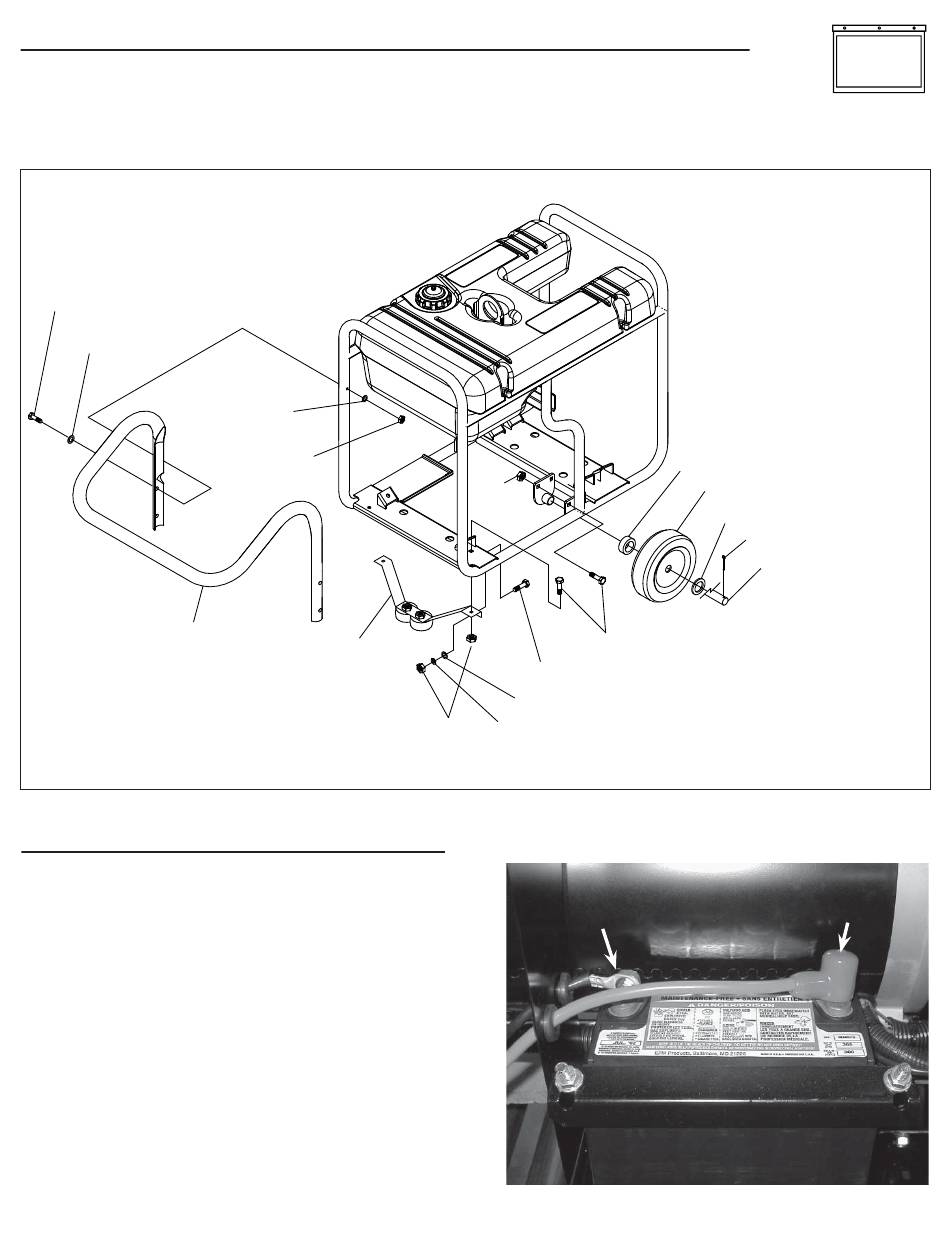

Schéma 2 - Montage de la poignée
CONTRE-
ÉCROU
PIED AVANT
CONTRE-ÉCROU RONDELLE PLATE
Section 1 - Informations générales
BAGUE D'ESPACEMENT
BOULON, 0,37 X 1
VIS D'ASSEMBLAGE, 0,3 X 1
RONDELLE FREIN
Schéma 3 - Branchements de la batterie
Câble
négatif
INFORMATIONS
GÉNÉRALES
ROUE
RONDELLE PLATE
CLAVETTE D'ARRÊT
AXE
Câble
positif
49
