hydrauliques universels pour tracteurs (UTHF),
à condition que ce soit uniquement des produits
traditionnels à base de pétrole et non des liquides
synthétiques ou biodégradables. Les spécifications
doivent rester dans la plage indiquée pour toutes
les propriétés physiques suivantes, et le liquide
doit satisfaire aux normes industrielles indiquées.
Vérifiez auprès de votre fournisseur que le liquide est
conforme à ces spécifications.
Remarque:
Toro décline toute responsabilité en
cas de dommage causé par l'utilisation de liquides
hydrauliques de remplacement inadéquats. Utilisez
uniquement des produits provenant de fabricants
réputés qui répondent de leurs recommandations.
Propriétés physiques :
Viscosité, ASTM D445
Indice de viscosité, ASTM
D2270
Point d'écoulement,
ASTM D97
Spécifications de l'industrie :
API GL-4, AGCO Powerfluid 821 XL, Ford New Holland
FNHA-2-C-201.00, Kubota UDT, John Deere J20C, Vickers
35VQ25 et Volvo WB-101/BM
Remarque:
De nombreux liquides hydrauliques sont
presque incolores, ce qui rend difficile la détection
des fuites. Un additif colorant rouge pour liquide
hydraulique est disponible en bouteilles de 20 ml.
Une bouteille suffit pour 15 à 22 litres de liquide
hydraulique. Commandez ces bouteilles chez les
distributeurs Toro agréés (réf. 44-2500).
Contrôle du niveau de
liquide hydraulique
Périodicité des entretiens: À chaque utilisation ou
une fois par jour
Important:
Contrôlez le niveau de liquide
hydraulique avant le tout premier démarrage du
moteur, puis tous les jours
Le réservoir est rempli en usine de liquide hydraulique
de haute qualité.
1.
Garez la machine sur une surface plane et
horizontale, coupez le moteur, serrez le frein de
stationnement et enlevez la clé.
2.
Déverrouillez et déposez le protège-courroie
(Figure
61).
55 à 62 cSt à 40 °C
140 à 152
-37 °C à -43 °C
1. Protège-courroie
3.
Nettoyez la surface autour du goulot et
du bouchon de remplissage du réservoir
hydraulique
(Figure
goulot de remplissage
1. Bouchon du réservoir hydraulique
4.
Retirez la jauge du goulot de remplissage et
essuyez-la sur un chiffon propre. Remettez
la jauge dans le goulot de remplissage, puis
ressortez-la et vérifiez le niveau de liquide.
Le liquide doit atteindre le repère sur la jauge
(Figure
63).
49

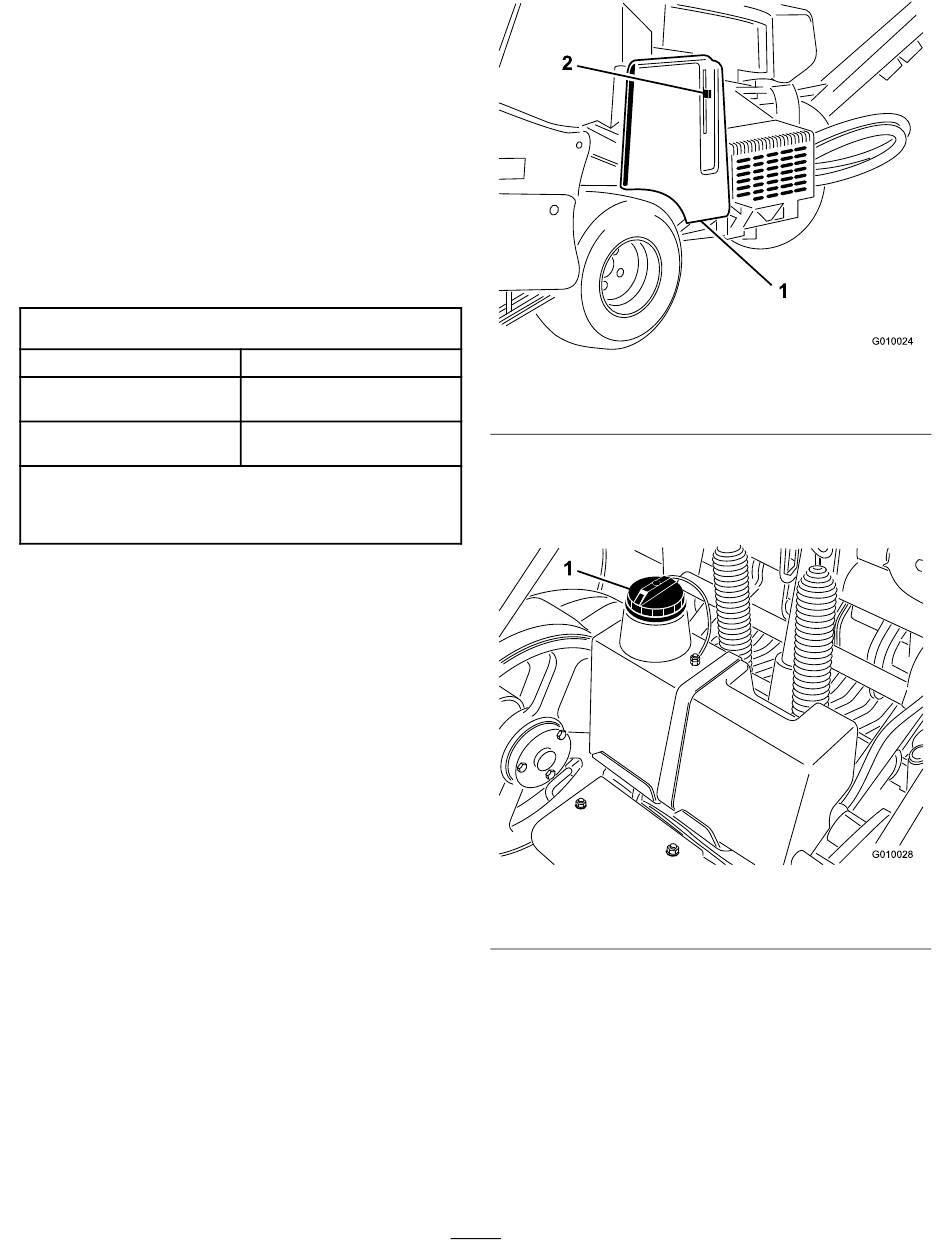

Figure 61
2. Verrou du couvercle
62). Enlevez le bouchon du
Figure 62
g010024
g010028
