Montage- und Betriebsvorschrift
m
WARNUNG
m
ACHTUNG
®
MultiVent MV EC
2 .2

Transport

Der Ventilator ist werkseitig so verpackt, dass er gegen normale Transportbelastungen geschützt ist. Führen Sie den
Transport sorgfältig durch. Es wird empfohlen den Ventilator in der Originalverpackung zu belassen. Zum Transport
oder zur Montage, muss der Ventilator am Gehäuse aufgenommen werden. Verwenden Sie hierbei geeignetes Hebe-
zeug und Befestigungsvorrichtungen.
Ventilator nicht an Anschlussleitungen, Klemmenkasten oder Laufrad transportieren!
Nicht unter der schwebenden Last aufhalten!
2 .3

Sendungsannahme

Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen,
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
2 .4

Einlagerung

Bei Einlagerung über längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu
treffen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und
Feuchtigkeitsindikatoren). Der Lager ort muss erschütterungsfrei, wassergeschützt und frei von Temperaturschwankun-
gen sein. Lagertemperatur -20 °C bis +50 °C, diese Grenzwerte dürfen nicht überschritten werden.
Bei einer Lagerdauer über drei Monate bzw. Motorstillstand, muss vor Inbetriebnahme eine Wartung laut Kapitel 7
erfolgen.
Bei Weiterversand (vor allem über längere Distanzen; z.B. Seeweg) ist zu prüfen, ob die Verpackung für Transportart
und -weg geeignet ist. Schäden, deren Ursache in unsachgemäßem Transport, Einlagerung oder Inbetriebnahme lie-
gen, sind nachweisbar und unterliegen nicht der Gewährleistung.
2 .5

Leistungsdaten

Zum Erreichen der vorgesehenen Leistung ist ein ordnungsgemäßer Einbau, korrekt ausgeführte Abluftführung und
ausreichende Zuluftversorgung sicherzustellen.
– Elektrische Werte
Das Typenschild gibt über die elektrischen Werte Auf schluss. Diese sind auf Übereinstimmung mit den örtlichen Gege-
benheiten zu überprüfen.
– Luftförderung
Ventilatorleistungen wurden auf einem Prüfstand entsprechend DIN 24163, T.2 ermittelt. Sie gelten für die Normalaus-
führung mit ungehinderter Zu- und Ab strö mung (Gerade Kanalstrecke = 2x Rohrdurchmesser). Hiervon abweichende
Ausführungen sowie ungünstige Einbau- und Betriebsbedingungen können zu einer Reduzierung der Förderleistung
führen.
– Akustik
Die Geräuschangaben beziehen sich ebenfalls auf die vor stehend beschriebene Anordnung. Gehäuse vibra tionen,
ungünstige Betriebsbedingungen u.a. können zu einer Erhöhung der angegebenen Werte führen. Geräuschprobleme
können durch die Verwendung von flexiblen Telefonie-Schalldämpfern beseitigt werden (siehe Helios Zubehör).
2 .6 Geräuschangaben
Die im Katalog genannten Geräuschwerte können im Einbaufall erheblich abweichen, da der Schalldruckpegel vom
Absorbtionsvermögen des Raumes, der Einbausituation u.a. Faktoren abhängig ist. Geräuschminderungen können
durch den Einsatz von Schalldämpfern (Zubehör) und durch Drehzahlreduzierung erzielt werden.
2 .7 Förder- und Drehrichtung
Die Motoren besitzen eine feste Dreh- und Förderrichtung, d.h. sie sind nicht reversierbar. Förder- und Drehrichtung
sind durch Pfeile auf dem Ventilator gekennzeichnet. (Abb.1).
2 .8 Berührungsschutz
m
Bei Einbau sind die gültigen Arbeitsschutz- und Un fall verhütungsvorschriften zu beachten!
Ein Be rüh rungs schutz gemäß DIN EN ISO 13857 ist sicherzustellen!
Kontakt mit rotierenden Teilen muss verhindert werden. Es ist si cher zu stellen, dass sich im Ansaug bereich keine Texti-
lien oder andere ansaugbare Stoffe, (z.B. Kleidung von Personen) befinden.
Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt sind,
benötigen kein Schutzgitter, wenn die Anlage ausreichende Sicherheit bietet. Es wird darauf hingewiesen, dass der
Installateur für Unfälle infolge fehlender Schutzeinrichtungen haftbar gemacht werden kann.
2 .9

Motorschutz

Die Typen MV EC 125-250 sind mit einer thermischen Sicherung im Motor gegen Überhitzung ausgestattet.
Die Type MV EC 315 ist mit einem manuell rückstellbaren Thermokontakt im Motor gegen Überhitzung ausgestattet.

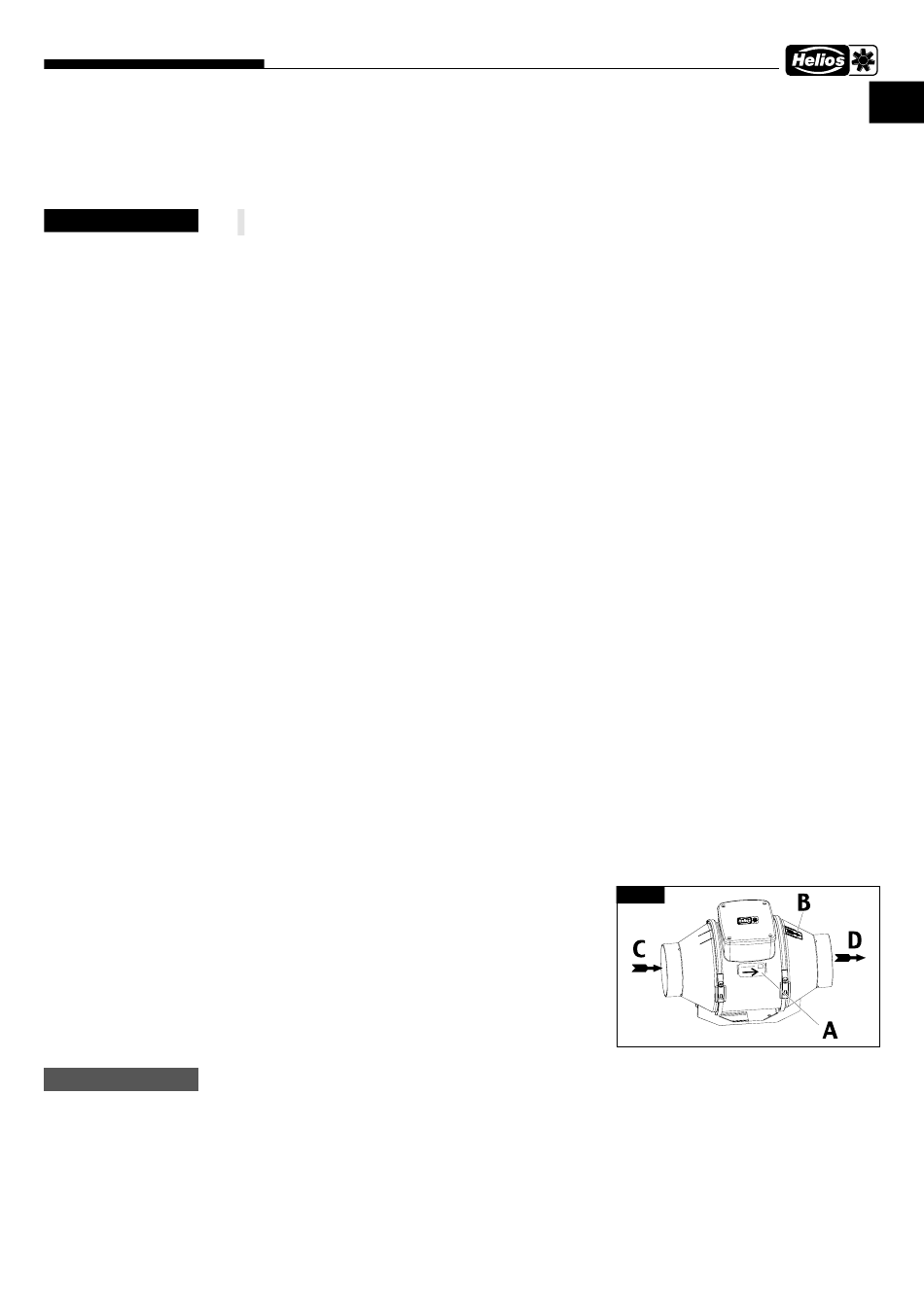

A = Leistungsschildangabe
B = Luftstromrichtung
C = Lufteinlass
D = Luftauslass
3 3
Abb .1
