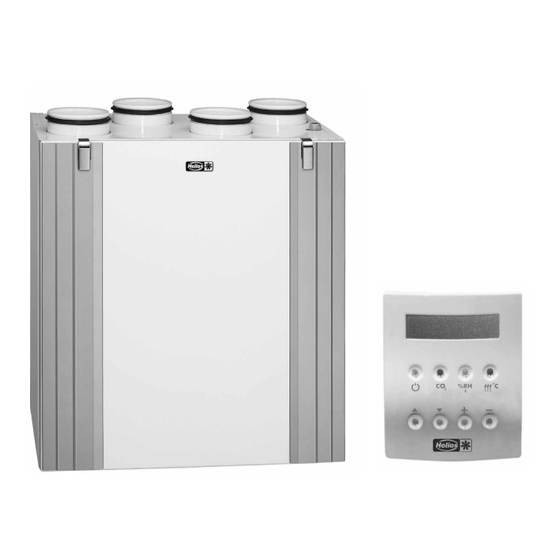

Helios KWL EC 200 Pro R Notice De Montage Et D'utilisation
Avec commande à distance et horloge hebdomadaire inclus
Masquer les pouces
Voir aussi pour KWL EC 200 Pro R:
- Manuel d'installation (66 pages) ,
- Notice de montage et d'utilisation (63 pages)
Manuels Connexes pour Helios KWL EC 200 Pro R
Sommaire des Matières pour Helios KWL EC 200 Pro R
- Page 1 NOTICE DE MONTAGE ET D’UTILISATION Modèles: KWL EC 200 Pro R KWL EC 200 Pro L avec commande à distance et horloge hebdomadaire inclus...
-
Page 2: Table Des Matières
SOMMAIRE INTRODUCTION NOTICE DE MONTAGE ET D'UTILISATION INSTALLATION DE LA COMMANDE A DISTANCE ET DES SONDES DESCRIPTION DU FONCTIONNEMENT MODE D'EMPLOI MODE D'EMPLOI DE LA COMMANDE A DISTANCE CHARACTERISTIQUES TECHNIQUES RACCORDEMENTS ELECTRIQUES EXTERNES ENTRETIEN DEFAUTS DE FONCTIONNEMENT... - Page 3 REMARQUES GENERALES Remarques importantes concernant cette notice Mode d'emploi: Entretien: Remarques importantes! ß Montage: Documentation technique: Consignes de sécurité Réception des colis KWL EC 200 Pro avec la commande à distance. Stockage Domaine d’utilisation Fonctionnement Caracteristiques Techniques...
- Page 4 REMARQUES GENERALES Notices explicatives Montage – Disposition Foyers ouverts Recommandations générales Recommandations particulières Raccordement électrique Attention: Le branchement électrique doit être effectué par un électricien qualifié! Réseaux et débits d’air Important:...
-
Page 5: Appareil Et Accessoires
Contacteur de porte Boîtier de connexion Cde à distance KWL-FB Accessoires Sonde CO 2 KWL-KDF Sonde d'humidite KWL-FF Module Bus EIB KWL-EB KWL EC 200 Pro R Module Bus LON KWL-LB AIR EXTRAIT AIR NEUF AIR REPRIS AIR EXTÈRIEUR Alimentation d électronique... - Page 6 PRINCIPE DE FUNCTIONNEMENT Modèles: KWL EC 200 Pro R / KWL EC 200 Pro L Exemple 1 162 m Débit extraction 162 m Débit soufflage ° Température air repris ° Température air extérieur Hygrométrie air repris 35 % 90 % Hygrométrie extérieur...
-
Page 7: Notice De Montage Et D'utilisation
NOTICE DE MONTAGE ET D'UTILISATION Montage du groupe KWL EC 200 Pro · · · · · · Raccordements des conduits · Ecoulement des condensats · · · Raccordement électrique KWL EC 200 Pro Pattes de fixation coté arrière Console de montage murale Les raccordements électriques en 230 VAC 50Kz doivent être effectués par une personne autorisée! Prévoir un dispositif de coupure du courant avec un écartement des contacts Evacuation des condensates sur le dessous... -
Page 8: Installation De La Commande A Distance Et Des Sondes
INSTALLATION DE LA COMMANDE A DISTANCE ET DES SONDES Commande à distance: installation, équipement et câblage Montage apparent Câblage ATTENTION: Branchement de plusieurs commandes à distances Exemple: branchement de3 commandes à distance Adresse du regu- lateur 1 Une défaillance du bus intervient si les commandes à distance ont la même adresse. Dans ce cas, couper la Adresse CAD seconde commande à... -
Page 9: Description Du Fonctionnement
DESCRIPTION DU FONCTIONNEMENT Régulation de la vitesse des ventilateurs Température de l'air neuf Commande manuelle Automatique par horloge externe Fonction de bypass Régulation par sondes CO et hygrométriques Protection antigel de l'échangeur de chaleur Commande par signal de tension ou de courant externes Protection contre les surchauffes Valeurs des signaux de tension et courant Etages... -
Page 10: Mode D'emploi
MODE D'EMPLOI Régulation du renouvellement d'air par la sonde CO 2 (option) · · · · Sonde CO L'activation de la fonction CO , active également la fonction limitation haute du débit d'air. Régulation du renouvellement d'air par la sonde hygrométrique (option) Sonde hygrométrique ·... -
Page 11: Protection Contre Le Givrage De L'échangeur De Chaleur
MODE D'EMPLOI Protection contre le givrage de l'échangeur de chaleur Si le dégivrage doit être réalisé avec la batterie électrique, il faut régler la température de préchauffage à +5 °C (réglage usine -3 °C) Témoin d'entretien Ventilation forcée ou allumage cheminée Marche forcée ( ). -
Page 12: Menu Principal
MODE D'EMPLOI DE LA COMMANDE A DISTANCE Commande à distance 1.1. Touches Start Défilement vers le haut Défilement vers le bas Régulation CO Touche plus Régulation de l'humidité Touche moins Mode été/ hiver Contact cheminée ou marche forcée Coupure de courant Après une coupure de courant, l'appareil se met en route au débit minimum. -
Page 13: Mode Programmation
MODE D'EMPLOI DE LA COMMANDE A DISTANCE Mode programmation Vent.permanente Menu principal Appuyer + et - Effacer prog heb Appuyer + et - Regler prog heb Appuyer + et - d hr sp Tmp 1 12 5 20 Exit Exemple: Lundi Exit "Exit"... - Page 14 MODE D'EMPLOI DE LA COMMANDE A DISTANCE Regler prog heb Appuyer + et - day hour Min 30 Exit hour Nota: l'horaire reste en mémoire même après une coupure de courant! Exit Ventilation max. toujours active Kieli / Language Francais Reinitialisation d'usine voir mode d'emploi...
- Page 15 MODE D'EMPLOI DE LA COMMANDE A DISTANCE Limitation %HR Contact externe BP cheminee Attention! En mode allumage cheminée, il faut tenir compte des législations régionales ou nationales. Voir page 4. Non utilisé sur ce produit Cde en cascade marche Controle HR automatique Non utilisé...
-
Page 16: Réglages D'usine
MODE D'EMPLOI DE LA COMMANDE A DISTANCE 1.4. Réglages d'usine Le groupe double flux KWL EC 200 Pro est livré d'usine avec les réglages suivants: Informations sur le reset du software: Si la régulation est réinitialisée avec les réglages d'usine, voir point 1.3.8. page 12, les valeurs ci-dessus sont reprises à... -
Page 17: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES COURBE DE VENTILATION Description KWL EC 200 Pro Valeurs Données Description Livraison ((réglages usine (..) )) 12 W 16 W 20 W 26 W 36 W 48 W 72 W 106 W... -
Page 18: Raccordements Electriques Externes
RACCORDEMENTS ELECTRIQUES EXTERNES... -
Page 19: Filtres Et Échangeur De Chaleur
ENTRETIEN Filtres et échangeur de chaleur Attention: Pour toute intervention sur l'appareil il est nécessaire de couper l'alimentation électrique. Pendant les travaux de maintenance, le groupe doit être isolé du réseau électrique par un commutateur multipolaire ayant un écartement des contacts d'au moins 3 mm. Filtres et échangeur de chaleur Filtre grossier G4 Filtre fin F7... -
Page 20: Généralités
ENTRETIEN Généralités Bouches de soufflage et d'extraction Prise d'air extérieur Accessoires, appareils de commande Demande de garantie - Réserves du constructeur Règlementations + Normes... -
Page 21: Defauts De Fonctionnement
