Helios MK4 Notice D'utilisation

Montagekonsole MK4
Console de montage MK4
Mounting Bracket MK4
MONTAGE- UND BE TRIEBS VORSCHRIFT
NR. 90 522-003
EMPFANG
Die Sendung sofort bei Anlieferung auf Be schä di­
gun gen und Typenrichtigkeit prü fen. Falls Schäden
vorliegen, sind diese um ge hend dem Trans port un ter­
neh men zu melden. Bei nicht fristgerechter Reklama­
tion ge hen evtl. An sprü che verloren.
EINSATZ
Zubehör zu Radial­Rohrventila toren der Typen RR...
und Kleinventilatoren RRK.. Ex zur Be fe sti gung der
Ven tilatoreinheit an Wand bzw. Deckenelementen.
LIEFERUMFANG
MK4 = Best.­Nr. 05824
1x Montageschine, 1x Winkel,
4x Bohrschrauben
MONTAGE
Die Montage kon sole MK 4 (Zubehör) bildet ein
einfaches und praktisches Mittel zur Befesti­
gung des Ventilators an Wand­ bzw. Deckenele­
menten. Hier ist zur Ver hinderung von Körper­
schallübertragungen eine elastische Unterlage zwi­
schen Wand und MK 4 vorzusehen.
Montageschritte:
– Winkel mit Bohrschrauben im Bereich der Monta­
gezone am Gehäuse befestigen.
– Montageschiene an Decke schrauben, dabei die
Ausrichtung zur Wand und den Wandabstand be­
achten (siehe Maßskizze, Abb.5).
– RR.. mit Winkel in Montageschiene einhängen –
Schritt ➊ und  – und verschrauben.
ANBAU RR.. AN DER DECKE
Assembly RR.. on the ceiling
Montage RR.. au plafond
Montageschiene für Wand oder Deckenmontage
Mounting rail for wall or ceiling suspension
Rail support pour montage au mur ou au plafond
schraffierter Bereich:
hatched area:
Zone hachurée:
­ Montagezone für Winkel
­ Assembly area for bracket
­ Zone de montage pour
console
OPERATION AND INSTALLATION
INSTRUCTION NR. 90 522-003
RECEIPT
Please check delivery immediately on receipt for
correctness and damage. If damaged, please notify
forwarding agent immediately. In case of delayed
notification, any possible claim may be time bared.
USE
Accessories for centrifugal
fans for types RR... and InlineVent
Ex for fixing units to wall and ceiling.
SHIPMENT
MK4 = no. de réf. 05824
1x Mounting rail, 1x Bracket,
4x Self­tapping screws
INSTALLATION
Use mounting bracket MK 4 (accessory) to mount
the fan to a wall or ceiling. To avoid vibration trans­
mission to wall/ceiling insert some elastic material
between the bracket and wall/ceiling.
Installation steps:
– Fasten bracket with drilling screw to the casing in
the zone of the assembly area
– Screw mounting rail to ceiling, consider the align
ment to the wall and the wall distance (see dimen­
sional sketch, Fig.5)
– Hang up RR.. with bracket in mounting rail –
step ➊ and  – and screw together.
â
â
Winkel
ê
Bracket
Console
ê
V
Schraubenposition V, je nach
Baugröße des Ventilators wählen.
Screw position V, choose depending
on the size of the fan.
Position des vis V, à déterminer
selon taille du ventilateur.
1
NOTICE D' UTILISATION
N° 90 522-003
RÉCEPTION
Dès réception vérifier l' état et la conformité du maté­
riel commandé. En cas d´avaries, faire les réclamati­
ons d´usage au­près du transporteur.
Attention: les réclamations hors délai ne seront pas
prises en compte.
UTILISATION
in­ line duct Accessoires pour les ventilateurs centrifuges types
RRK.. RR... et InlineVent
®
mur et au plafond.
CONDITIONNEMENT
MK4 = N° Réf. 05824
1x rail support, 1x console
4x vis autoforeuses
MONTAGE
La console de montage MK 4 (accessoire) est un
moyen simple et pratique de fixer le ventilateur au
mur ou au plafond. Pour ce type de montage, il est
nécessaire de prévoir un joint isolant élastique entre
mur et pied­support pour éviter les transmissions
éventuelles de bruit par vibration.
Etapes de montage
– Fixer la console avec les vis autoforeuses sur
l'enveloppe dans la zone de montage adéquate.
– Visser le rail support au plafond, veiller à l'orienta­
tion et à la distance par rapport au mur
(voir schéma d'encombrement, fig. 5).
– Accrocher le RR.. avec sa console au rail support.
– Etapes ➊ et  – puis bloquer l'assemblage avec
les vis.

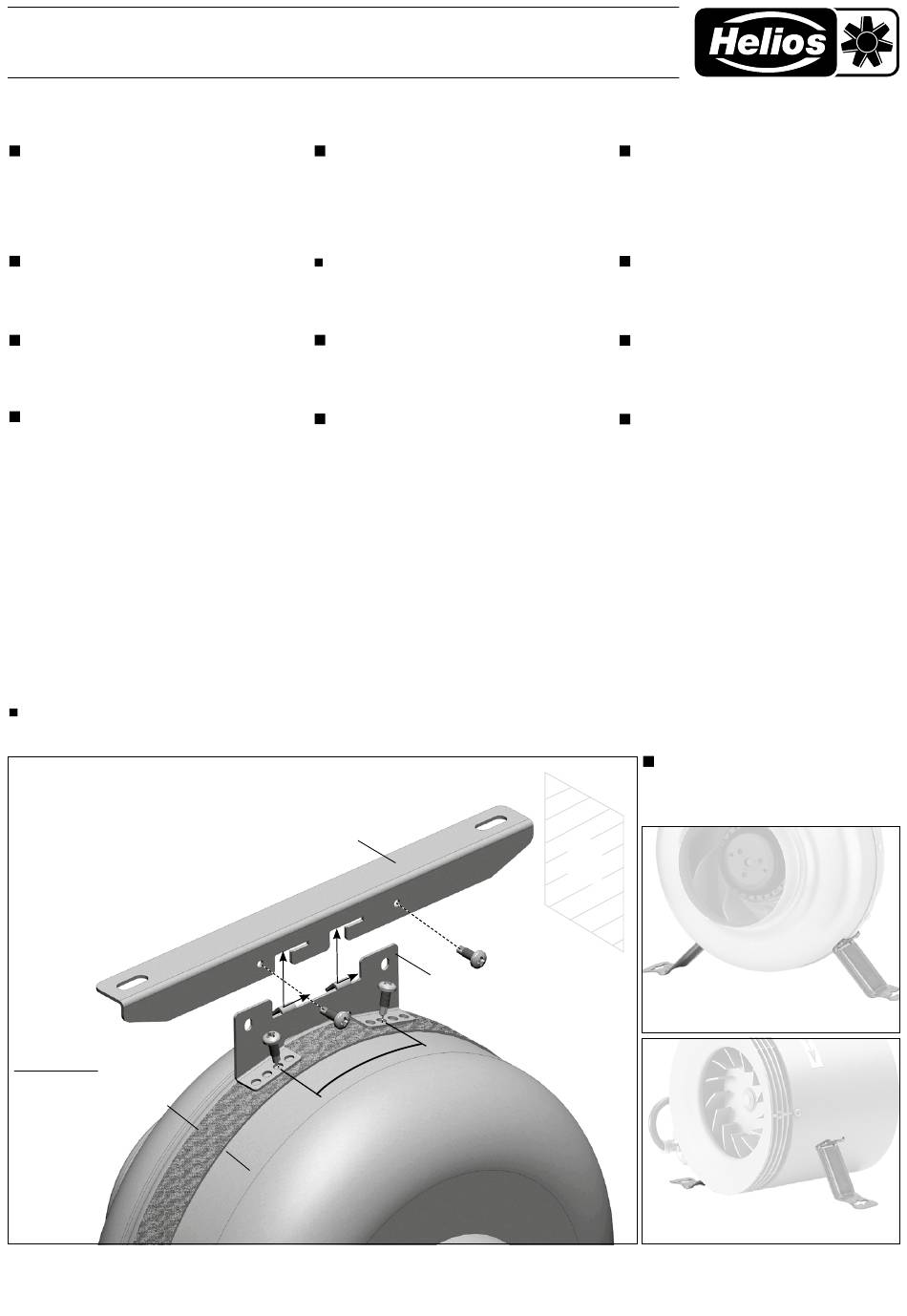

MONTAGEBEISPIEL:
Abb./fig 1
Installation example:
Exemple de montage:
RR.. und RRK Ex
Wand
Wall
Mur
4x Bohrschrauben
4x Self­tapping screws
4x vis autoforeuses
Abb./fig 2
Abb./fig 3
RRK.. Ex destiné à la fixation au
®
