Leistungsregelung

– Leistungsregelung mit Drehzahl-Potentiometer PU/A
Zur stufenlosen und direkten Steuerung bzw. Sollwertvorgabe von EC-Ventilatoren mit Potentiometer-Eingang.
Zu-sätzlich ausgerüstet mit einem Freigabeschalter und LED-Anzeige für den Betriebszustand (abhängig der Aus-
stattung der Ventilatortype). Das Potentiometer wird direkt an den Potentiometer-Eingang der Ventilatorsteuerung
angeschlossen. Der PU/A hat hierfür eine Potentiometerversorgung von z.B. 10 V DC und einen Sollwerteingang von
0 –10 V DC.

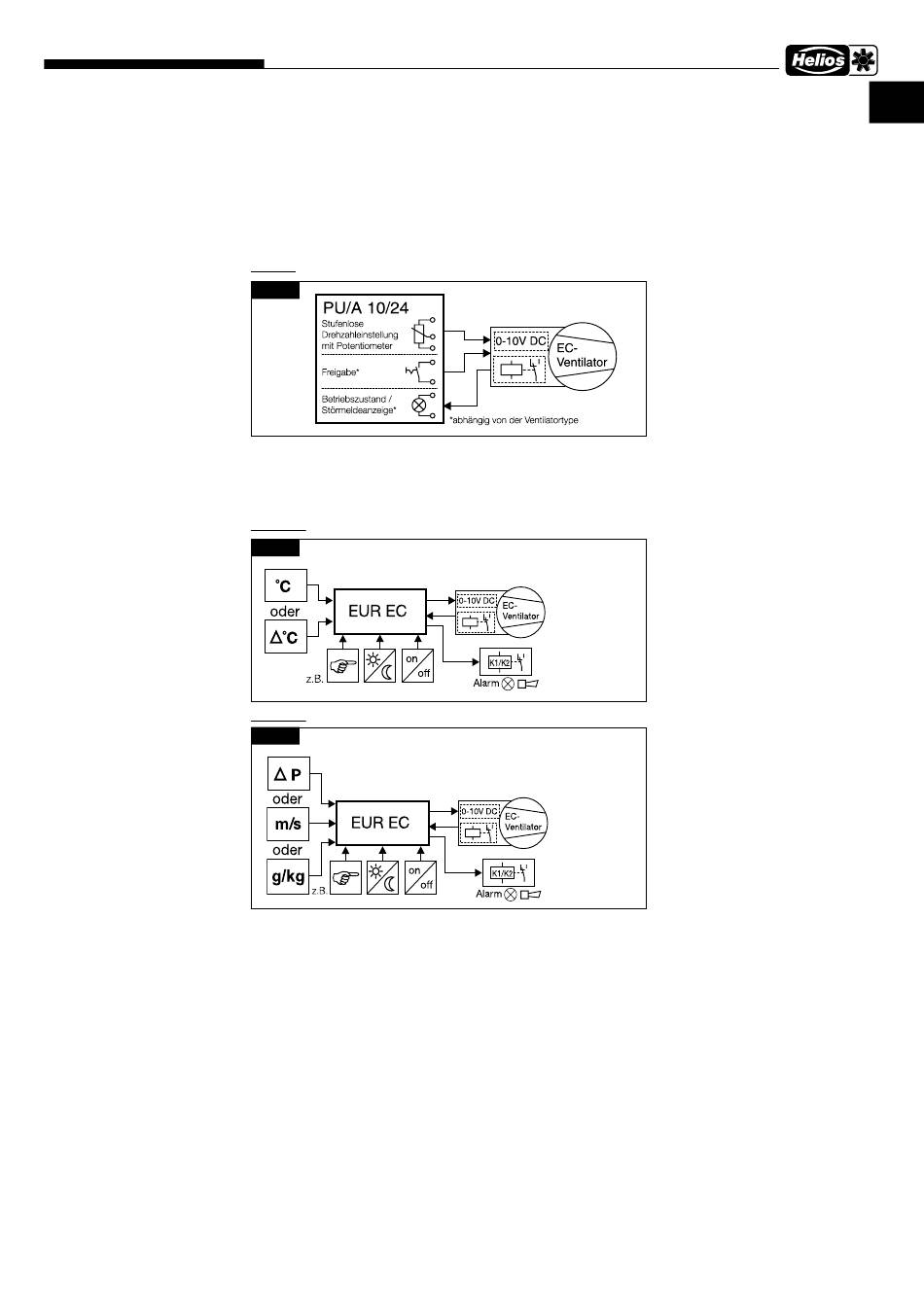

Prinzipschema:
Beispiel: Stufenlose Drehzahlregulierung
Abb .9
– Leistungsregelung mit Universal-Regelsystem EUR EC
Zur stufenlosen Steuerung bzw. Regelung von ein- und dreiphasigen EC-Ventilatoren mit einem Sollwerteingang von
0 –10 V DC. Anschlussbeispiele sind aus den unten aufgeführten Prinzipschemas ersichtlich.
Prinzipschema:
Beispiel 1: Temperaturregelung mit Zusatzfunktion und Differenztemperaturregelung
Abb .10
Beispiel 2: Differenzdruckregelung und Luftgeschwindigkeitsregelung
Abb .11
