Renfert EASY view 3D Mode D'emploi page 249

⇒ 将鼠标（图1、11）放在桌垫旁。
⇒ 将脚踏开关（图1、10）放在工作台下面。

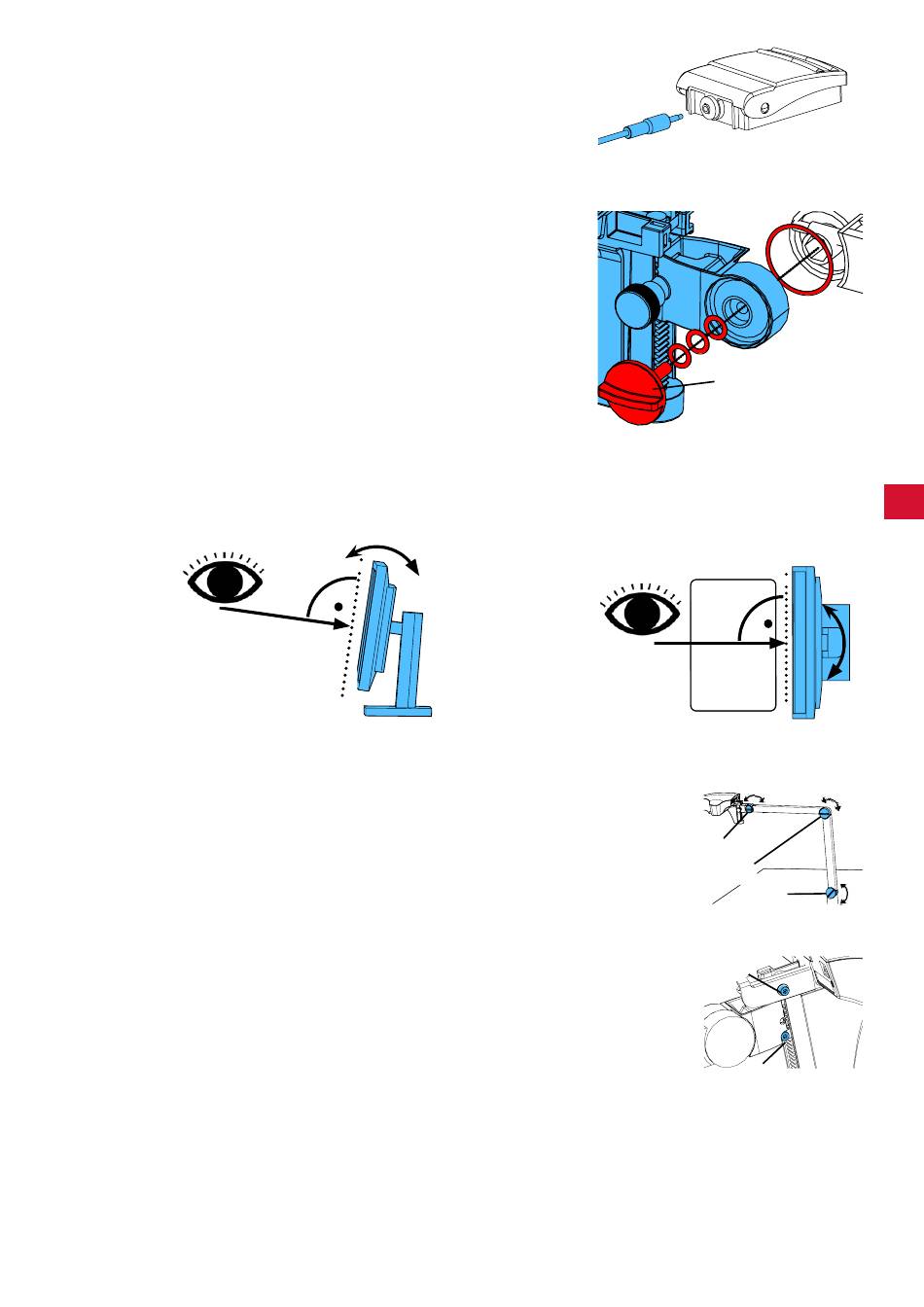

4.3.2 安装摄像头
安装摄像头需要四个垫圈 (图7)。
三个小垫圈已经以正确的次序拧紧在螺钉（31）上。
用有红色末端的胶带把大垫圈连接到摄像头。
⇒ 除去有红色末端的扎带。
⇒ 松开支撑臂上的紧固螺钉（31）。
⇒ 将有三个小垫圈的紧固螺钉连接在摄像头的适配器上。
⇒ 确保三个小垫圈（金/黑/金）和大垫圈安装在如图所示的正
确次序。
⇒ 用紧固螺钉插入适配器，并拧紧紧固螺钉，直到摄像头不再
向下倾斜。
4.3.3 设置显示屏
⇒ 把显示屏放在直接的视野范围中。与使用者的距离应在50 到70厘米之间。
⇒ 对准显示屏（倾斜、使用支架旋转），使观察方向与显示屏的所有平面成直角 (图8/ 图9)。
4.3.4 调整夹紧力
为了让摄像头的位置稳定，三个接头的夹紧力可以单独调节。
• 支撑臂
- 拧紧摄像头的螺钉（31）。
- 拧紧中间的螺钉（32）。
- 拧紧底部的螺钉（33）。
• 左右旋转摄像头
- 用附带工具（图1、9）松开或夹紧螺钉（34）
• 调整高度
- 用附带工具（图1、9）松开或夹紧螺钉（35）。
图8
- 7 -
图6
31
图7
图9
31
32
33
图10
34
35
图11
ZH
