8.8.4 raccordement du capteur de débit au transmetteur de
débit 8025
→ Configurer le sélecteur FLOW SENSOR de la carte électronique (voir chap. 8.5.1).
→ Raccorder le capteur de débit séparé au bornier FLOW SENSOR de la carte électronique, en respectant
l'attribution des bornes selon que le capteur séparé est pourvu d'une sortie sinusoïdale (COIL) ou d'une sortie
impulsion (NPN).
1 2 3 4 PE
capteur de débit à sortie sinusoïdale

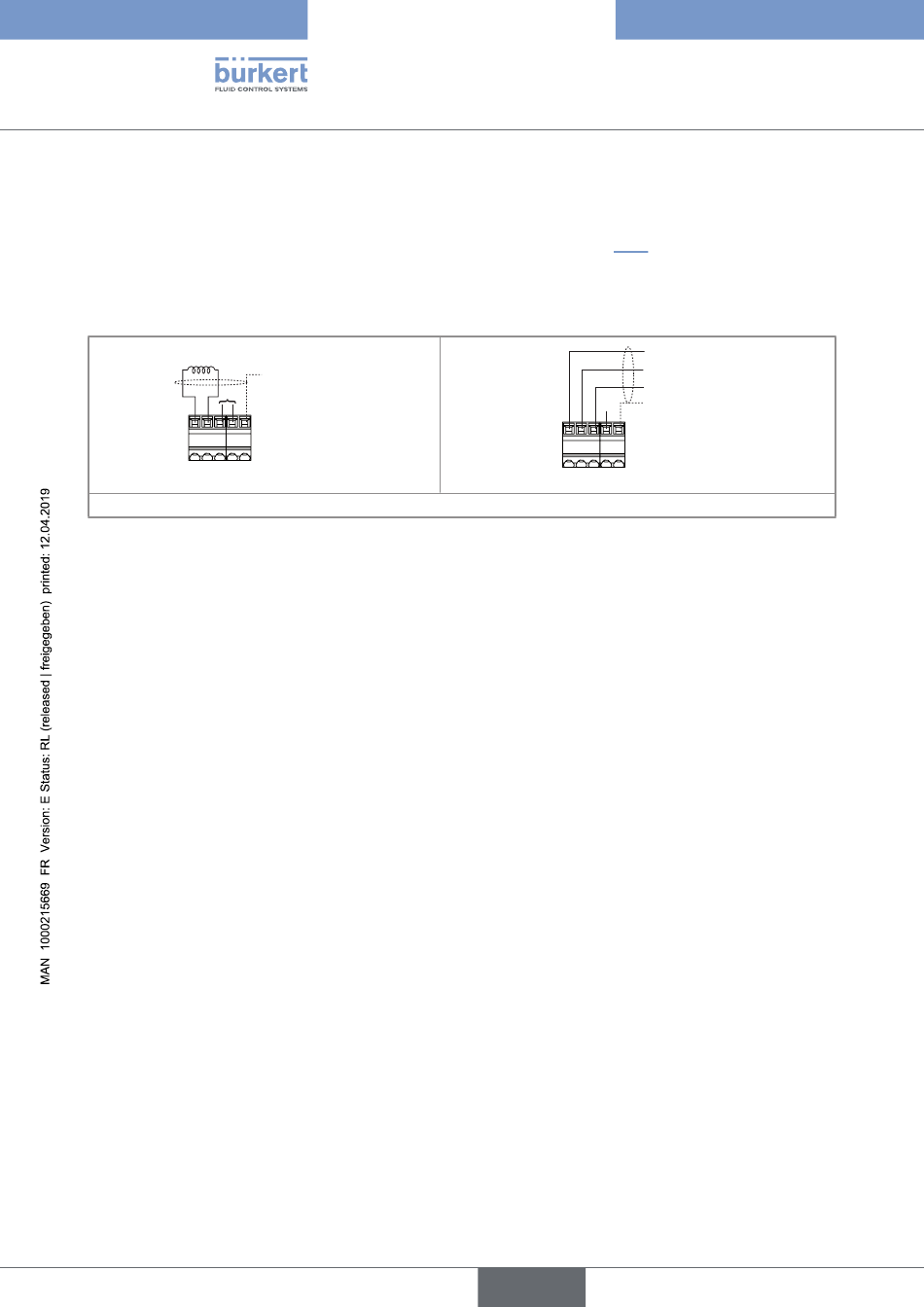

Fig. 53 : Raccordement du capteur de débit déporté au transmetteur de débit 8025
68
Blindage du câble du
capteur
NC
1 2 3 4 PE
capteur de débit à sortie impulsion (npn)
NC = non connecté
français
Type 8025 - 8035 - SE35
Câblage électrique
Impulsion NPN
V–
V+
Blindage du câble du
NC
capteur
