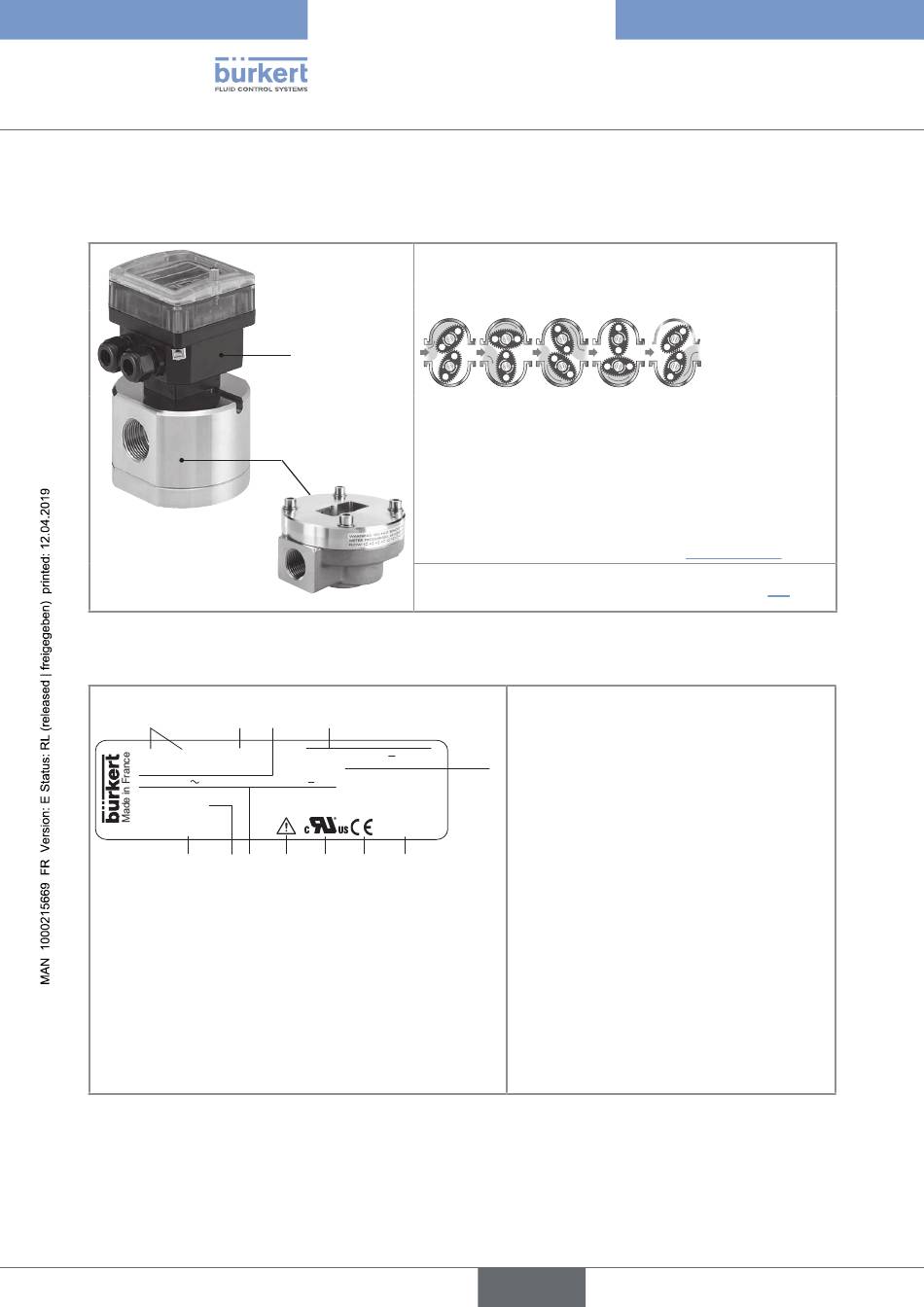

5.6 construction du transmetteur de débit SE35 avec
raccord-capteur S070 ou S077
S077
5.7 description de l'étiquette d'identification
1
FLOW SE35/8035 HALL
Output: 1x4-20mA
2xRel: 30V and 42V peak or 60V ... max.
S/N 11 026
00553433
12
Fig. 1 : Étiquette d'identification de l'appareil (exemple)
14
B
A
S070
2 3 4
SUPPLY: 12-36V ... 70 mA
IP65
W44MG
11 10 9 8 7
A : d'un raccord-capteur de débit à roues ovales type S070
ou S077.
Le raccord-capteur inclut le capteur de débit à roues ovales.
Mis en rotation par l'écoulement, les aimants intégrés dans
les roues ovales génèrent des impulsions dont la fréquence
est proportionnelle au volume du fluide. Un coefficient de
conversion spécifique à chaque raccord est nécessaire pour
établir la valeur du débit associé à la mesure.
Le coefficient de conversion (Facteur K) exprimé en impulsions/
litre est fourni dans le manuel utilisateur du raccord-capteur
S070 ou S077 utilisé, disponible sous :
B : d'un transmetteur de débit type SE35 (voir chap. 5.4).
1. Grandeur mesurée et type d'appareil
2. Type de capteur
3. Caractéristique de la sortie courant
5
4. Alimentation électrique et courant maximal
consommé
5. Indice de protection de l'appareil
6
6. Code de fabrication
7. Marquage de conformité
8. Certification
9. Avertissement : Avant d'utiliser l'appareil,
lire les caractéristiques techniques décrites
dans le manuel d'utilisation
10. Caractéristiques des sorties relais
11. Numéro de série
12. Référence article
