8.5.3 Sélecteur 115/230 V ac
Le sélecteur 115/230 V AC permet de configurer la tension d'alimentation d'un appareil alimenté en 115/230 V AC.
→ Alimenter l'appareil en
230 V AC.

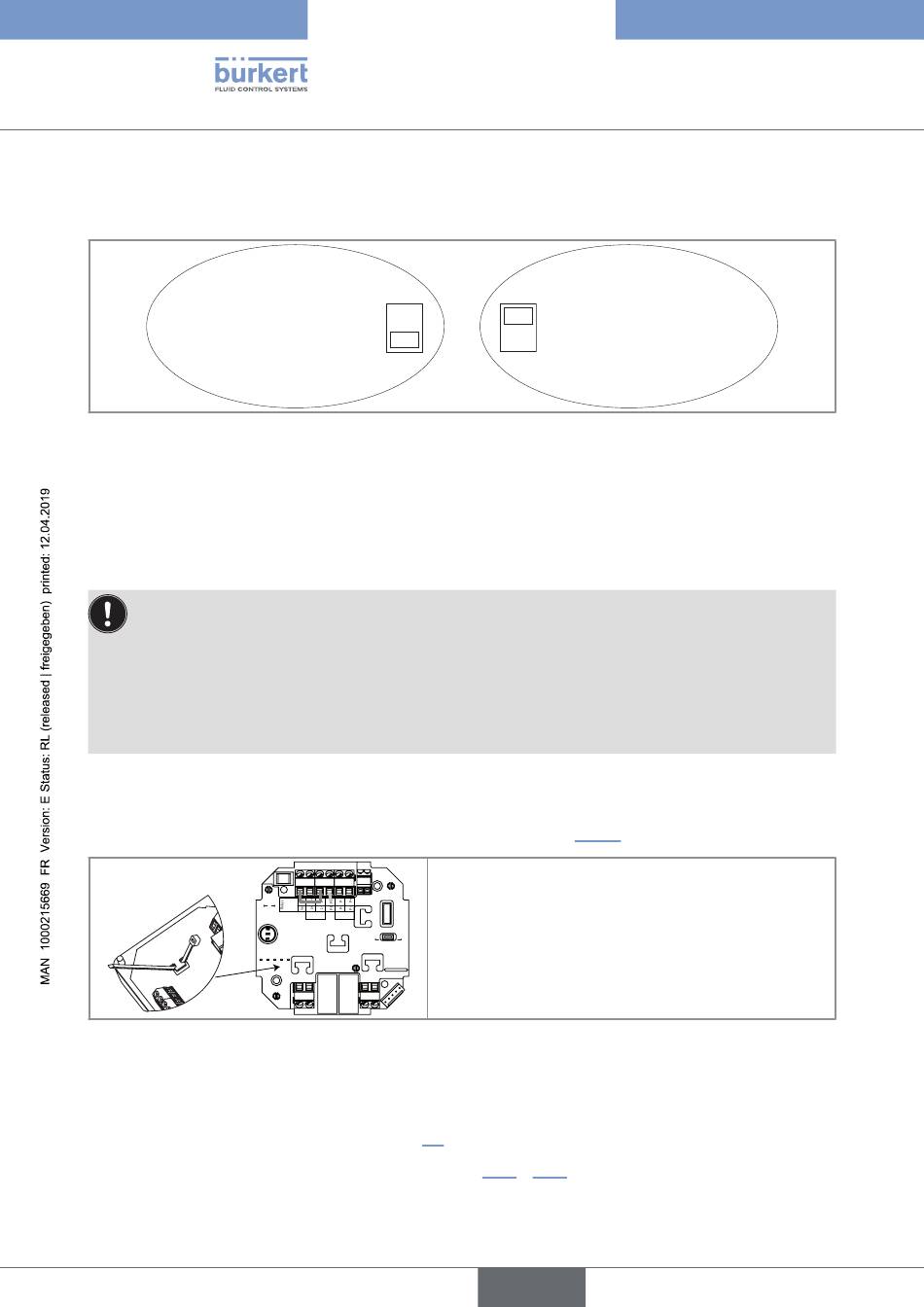

Fig. 22 : Sélecteur de la tension d'alimentation, sur un appareil alimenté en 115/230 V AC
8.6 câblage, 8025 en version compacte, 8035 et
SE35, avec ou sans relais, avec presse-étoupes
8.6.1 instructions de câblage
Boucher les presse-étoupes inutilisés à l'aide des joints obturateurs fournis pour assurer l'étanchéité de
l'appareil.
→ Dévisser l'écrou du presse-étoupe.
→ Enlever le disque transparent à l'intérieur du presse-étoupe.
→ Insérer le joint obturateur.
→ Revisser l'écrou.
→ Desserrer la vis et soulever le rabat transparent.
→ Desserrer les 4 vis et retirer le couvercle de l'appareil.
→ Pour les versions avec relais, mettre en place les serre-câbles selon la Fig. 23.
Fig. 23 : Mise en place des serre-câbles
→ Dévisser les écrous des presse-étoupes.
→ Passer les câbles à travers un écrou et à travers un presse-étoupe.
→ Positionner les sélecteurs en fonction du chap. 8.5.
→ Connecter les borniers suivant les indications des chap. 8.6.2 à 8.6.6.
48
230V
PE
Without
SOURCE SINK
With
Supply PULSE
12..36Vdc OUTPUT
FLOW SENSOR
COIL NPN
→ Alimenter l'appareil en
115 V AC.
115V
→ Insérer les serre-câbles fournis dans les encoches :
- de la carte électronique
- et, si elle existe, de la carte alimentation 115/230 V AC.
