Montage Du Filtre À Air - Toro Reelmaster 3100-D Manuel De L'utilisateur

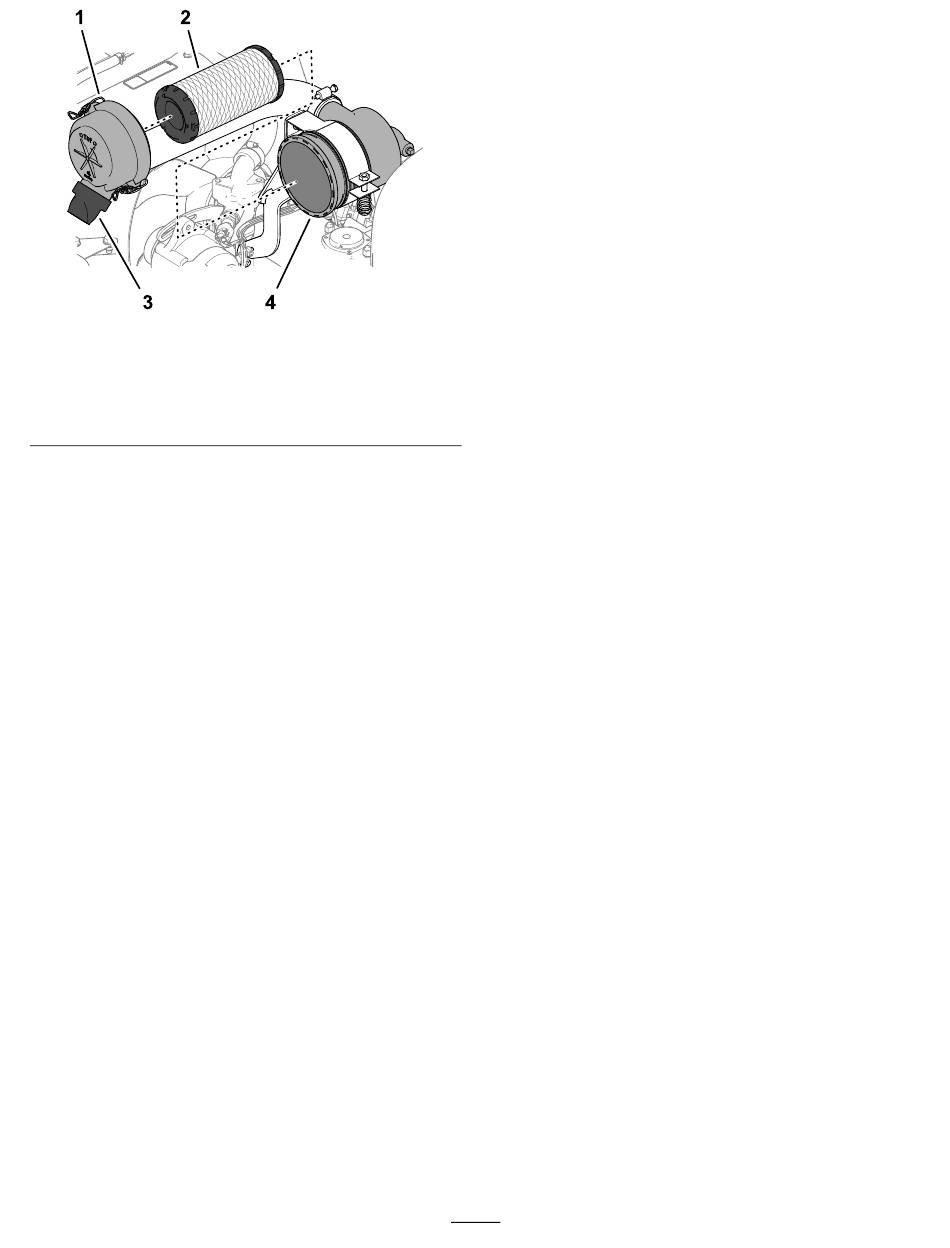

Figure 76
1. Couvercle du filtre à air
2. Élément filtrant
4. Déposez le couvercle du boîtier du filtre à air.
5. Avant de déposer le filtre, soufflez de l'air
comprimé à basse pression (2,76 bar [40 psi])
propre et sec pour éliminer toute accumulation
importante de débris entre l'extérieur du préfiltre
et la cartouche. N'utilisez pas d'air sous haute
pression car il pourrait forcer les impuretés à
travers le filtre et dans le conduit d'admission.
Cette procédure de nettoyage évite que des
débris n'aboutissent dans l'admission lors du
retrait du préfiltre.
6. Retirez l'élément filtrant
Remarque:
Le nettoyage de l'élément usagé
peut endommager le matériau du filtre.
7. Retirez la valve de sortie en caoutchouc
(Figure 76) de l'orifice d'éjection des saletés du
couvercle du filtre à air.
8. Nettoyez la valve d'éjection et de sortie, et
installez la valve de sortie dans l'orifice.
Montage du filtre à air
1. Vérifiez que le filtre de rechange n'a pas été
endommagé pendant le transport. Vérifiez
l'extrémité d'étanchéité du filtre et du boîtier.
Important:
N'utilisez pas l'élément s'il est
endommagé.
2. Insérez le nouveau filtre en appuyant sur le bord
extérieur de l'élément pour l'engager dans la
cartouche.
Important:
N'appuyez pas sur la partie
centrale flexible du filtre.
g352235
3. Valve de sortie en
caoutchouc (orifice
d'éjection des saletés)
4. Boîtier du filtre à air
(Figure 76).
3. Montez le couvercle en dirigeant la valve de
sortie en caoutchouc vers le bas, à peu près
entre les positions 5:00 et 7:00 heures vu de
l'extrémité.
4. Fixez le couvercle en place avec les 2 attaches.
5. Fermez et verrouillez le capot.
