Bosch Rexroth AG
Accessoires
Montage du FVCC sur l'armoire de
commande à l'aide d'une plaque
de montage et des bandes de fixa‐
tion métalliques
Raccordement de l'adaptateur de
fonctionnement à distance et de la
plaque de montage à l'aide d'un
câble de raccordement à distance
Convertisseur de fréquence Rexroth Frequency Converter Fv
●
Lorsque les dimensions d'ouverture sont plus larges que les recomman‐
dations, il est nécessaire d'utiliser 2 bandes de fixation métalliques et 4
vis M4x10 afin de fixer la plaque de montage. Prière de consulter les fi‐
gures ci-dessous pour des informations plus détaillées.

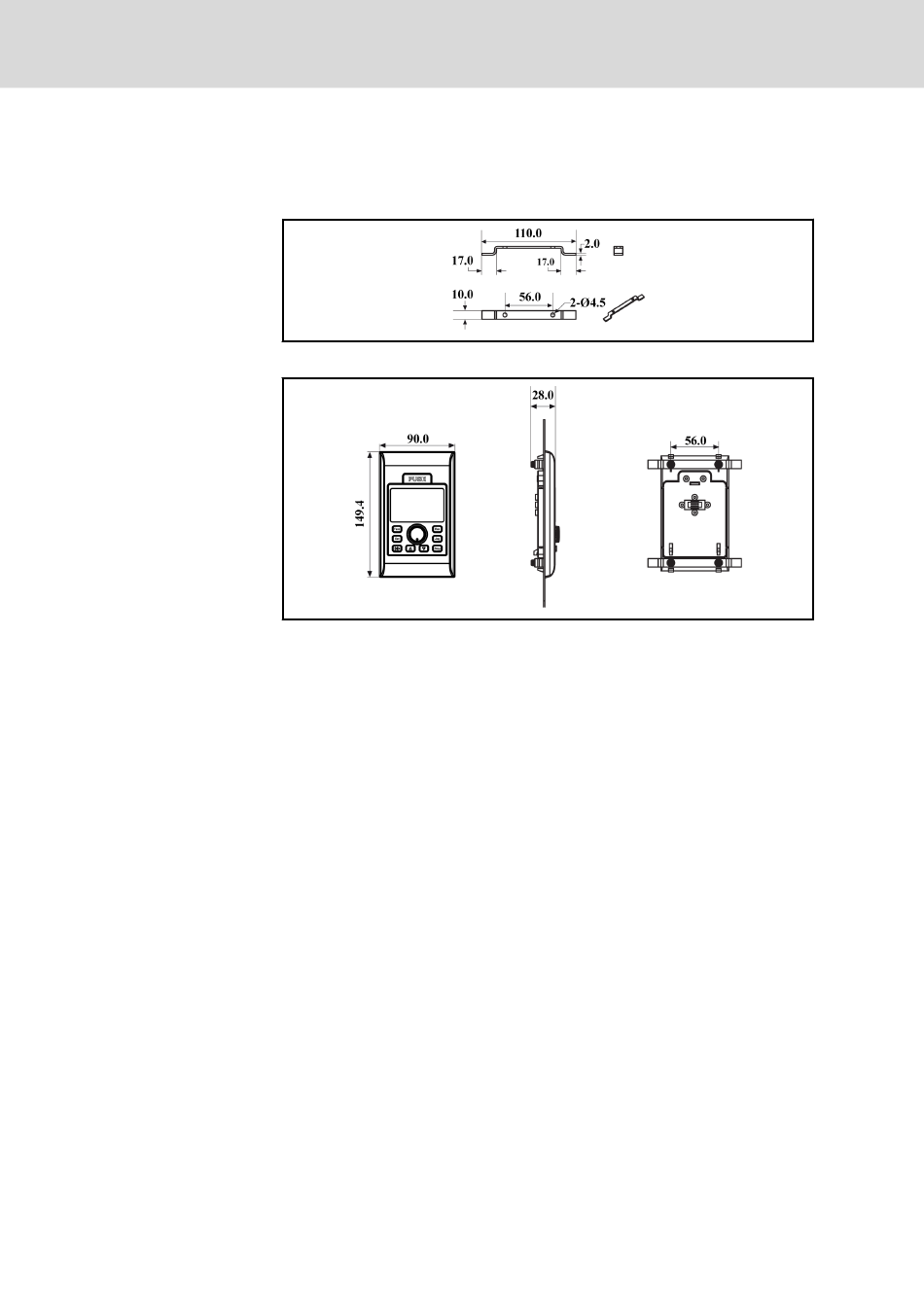

Fig.10-20:
Bande de fixation métallique
Fig.10-21:
Montage du FVCC sur l'armoire de commande à l'aide d'une plaque
de montage et des bandes de fixation métalliques
Le câble de raccordement à distance doit être mis à la terre.
●
Dénudage de l'isolation du câble.
●
Raccordement solide de la couche de blindage à la boucle métallique
(aussi près que possible du convertisseur de fréquence afin d'obtenir un
bon effet de mise à la terre).
●
Fixation de la boucle métallique sur la paroi interne de l'armoire de com‐
mande.
