OBJ_BUCH-610-001.book Page 44 Thursday, January 31, 2008 1:43 PM
44 | Français

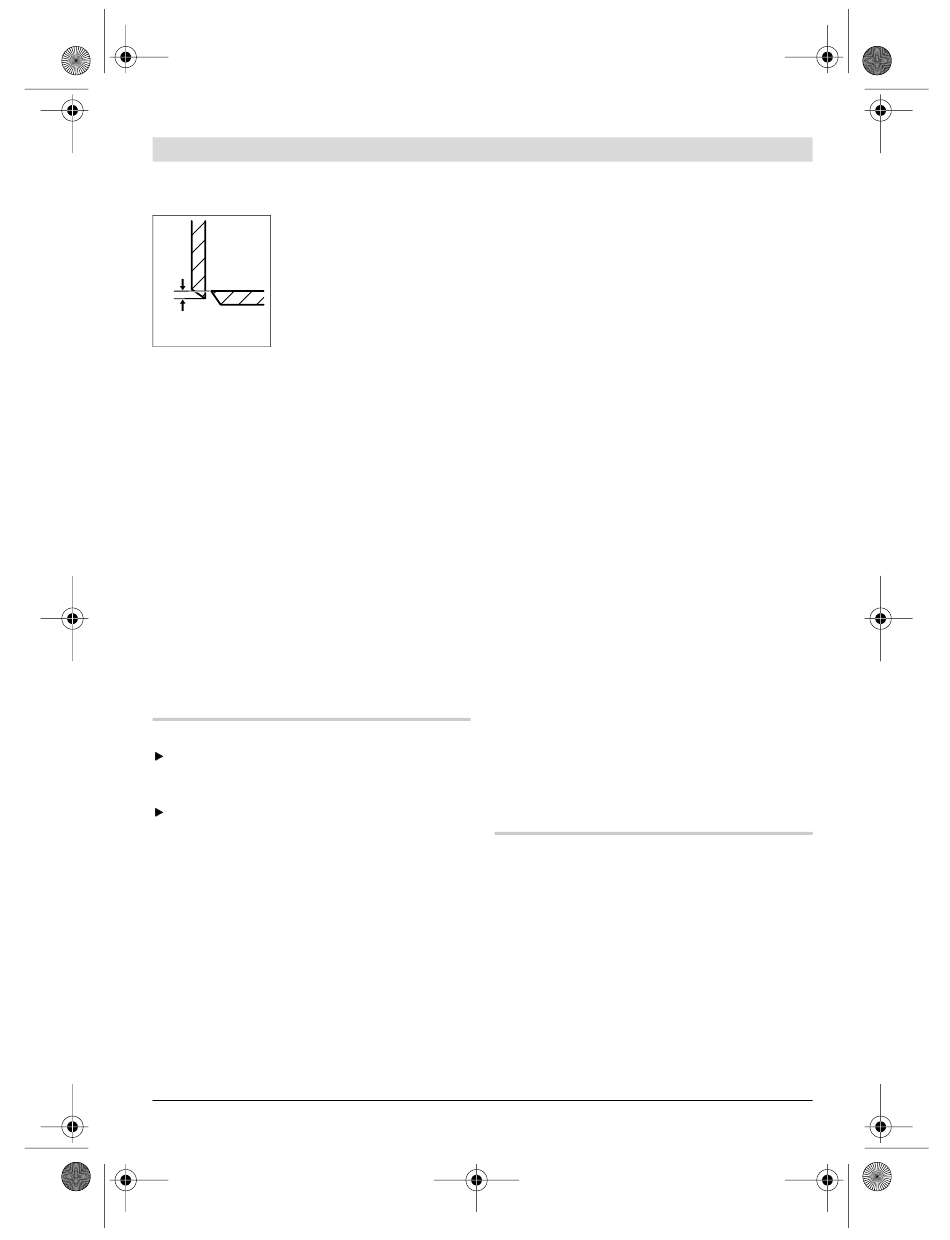

Régler la distance entre les couteaux b
Pour régler la distance b
entre les couteaux, le coulis-
seau du couteau supérieur
doit se trouver au point mort
supérieur. A cet effet, mettre
b
en marche l'outil électropor-
tatif et l'éteindre immédiate-
ment. Le cas échéant, répé-
ter l'opération.
A l'aide d'une tige, serrez la vis de serrage 5 dans
le sens des aiguilles d'une montre. Desserrez la
vis 8 du couteau supérieur et réglez le couteau
supérieur 7 de sorte que la distance verticale b
entre le couteau supérieur et le couteau inférieur
est de 0,4 mm. Contrôlez la distance à l'aide de
la jauge 13.
Resserrez la vis 8 du couteau supérieur. A l'aide
d¦une, serrez la vis de réglage 5 dans le sens con-
traire des aiguilles d'une montre jusqu'à ce qu'el-
le touche le couteau supérieur 7.
Pour les matériaux plus doux ou plus tenaces, la
distance entre les couteaux b doit être diminuée,
pour des matériaux plus durs ou plus cassants,
elle doit être augmentée.
Entretien et service après-vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil
électroportatif, retirez la fiche de la prise de
courant.
Tenez toujours propres l'outil électropor-
tatif ainsi que les ouïes de ventilation afin
d'obtenir un travail impeccable et sûr.
Remplacer le couteau inférieur (voir figure B)
Dévissez la vis de réglage 11 du couteau infé-
rieur. Desserrez la vis 12 du couteau inférieur
complètement et enlevez le couteau inférieur 9.
Montez un nouveau couteau inférieur 9 dans l'en-
coche de la table 10. Fixez le couteau inférieur au
moyen de la vis 12.
Contrôlez la distance a entre les couteaux, voir
(« Régler la distance entre les couteaux a »,
page 43).
1 609 929 N57 | (31.1.08)
Remplacer le couteau supérieur (voir figure B)
Le couteau supérieur 7 peut être utilisé des deux
côtés.
Desserrez la vis 8 du couteau supérieur complè-
tement et enlevez le couteau supérieur 7.
Tournez le couteau supérieure 7 conformément
aux indications sur la figure ou placez un nouveau
couteau supérieur sur le coulisseau 6. Fixez le
couteau supérieur au moyen de la vis 8.
Contrôlez la distance b entre les couteaux (voir
« Régler la distance entre les couteaux b »,
page 44).
Réaffûter les couteaux (voir figure C)
Remplacer ou réaffûter à temps les couteaux en
cas d'usure, parce que seuls des outils aigus ont
un effet de coupe élevé et ménagent l'outil élec-
troportatif.
Lors du réaffûtage des couteaux, veillez à mainte-
nir les angles de coupe.
Contrôlez l'angle de coupe à l'aide de la jauge 13.
Si, malgré tous les soins apportés à la fabrication
et au contrôle de l'appareil, celui-ci devait avoir
un défaut, la réparation ne doit être confiée qu'à
une station de service après-vente agréée pour
outillage Bosch.
Pour toute demande de renseignement ou com-
mande de pièces de rechange, précisez-nous im-
pérativement le numéro d'article à dix chiffres de
l'outil électroportatif indiqué sur la plaque signa-
létique.
Accessoires/pièces de rechange
Jeu de couteaux . . . . . . . . . . . . . . 2 607 010 025
Jauge . . . . . . . . . . . . . . . . . . . . . . 2 607 970 001
Clé mâle pour vis à six pans
(ouverture 5 mm) . . . . . . . . . . . . . 1 907 950 006
Clé mâle pour vis à six pans
(ouverture 2,5 mm) . . . . . . . . . . . 1 907 950 003
Bosch Power Tools
