Bild 6-7
Bild 6-8
Bild 6-9
6-5
6.2 An- und Abbau von
Anbaugeräten mit hydrauli-
schem Anschluß

6.2.1 Mehrzweckschaufel

HINWEIS

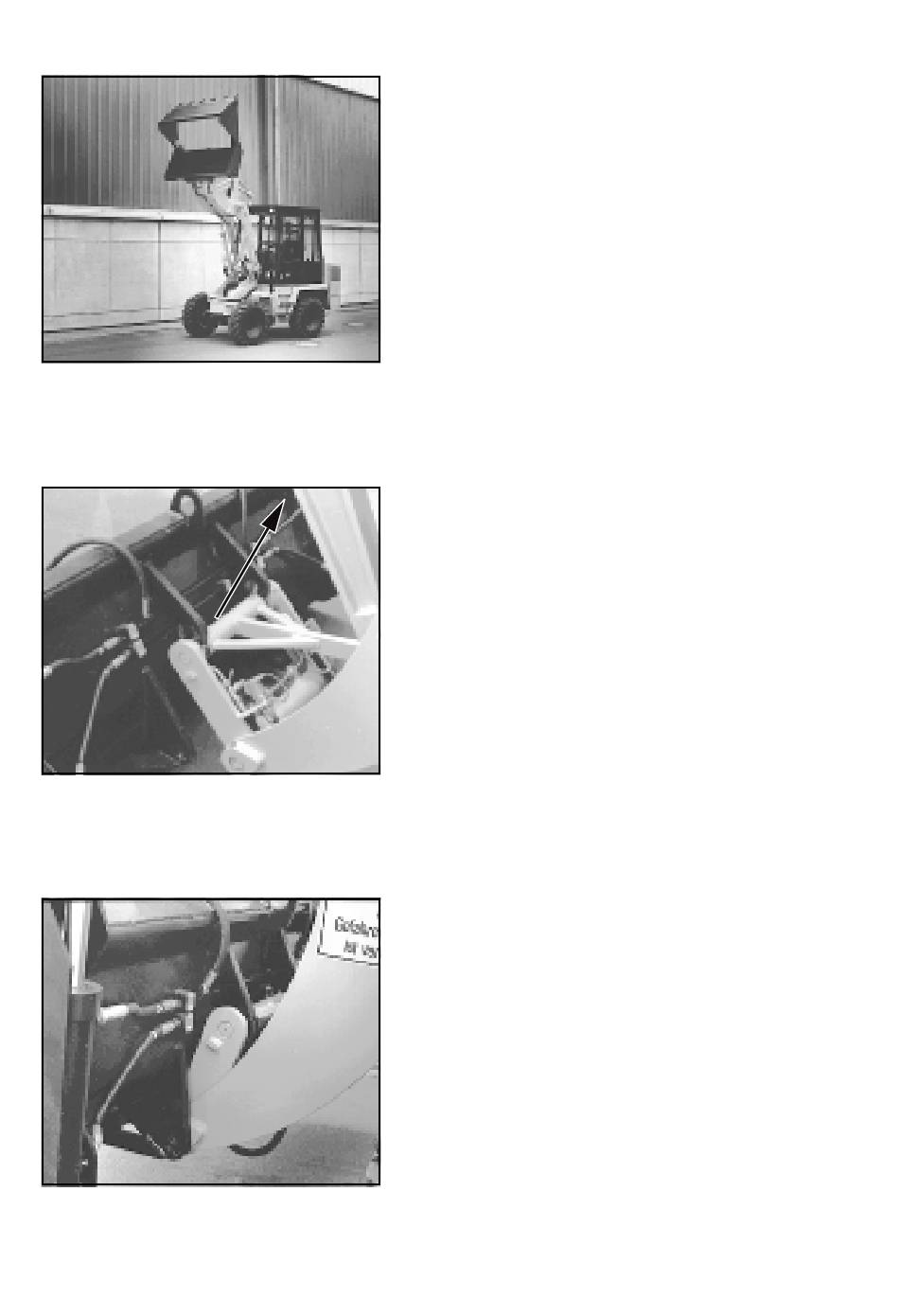

Bild 6-7 zeigt das Gerät mit Mehr-
zweckschaufel in geöffnetem Zu-
stand und höchster Schaufelarm-
stellung.
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfahren
(6-8).
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnellwech-
selvorrichtung Schaufel anheben bis
Schnellwechselvorrichtung anliegt
(6-9).
(4) Mit Handhebel für Zusatzhy-
draulik (4-7/8) Schaufel verriegeln
(6-10).
(5) Einhängung und Verriegelung
links und rechts prüfen.
S04C
