Montageanleitung
DE
für den Fachbetrieb
Abgasführung und Schornsteinausführung
min. 80

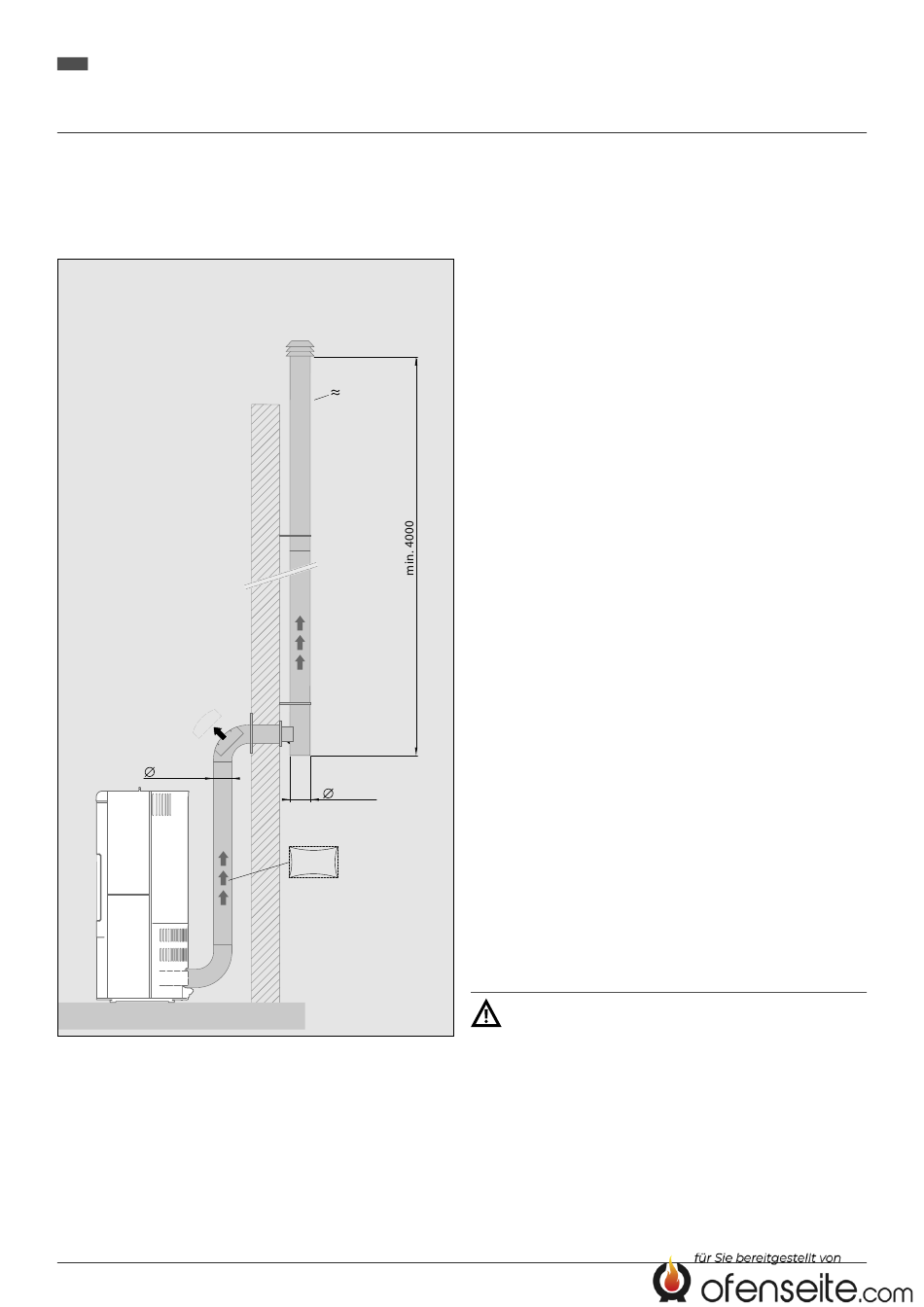

Abb. 2.13 Abgasanschluss
12
| 154
Schornsteinbemessung
Die Schornsteinbemessung erfolgt nach DIN EN 13384 2 bzw. nach
den länderspezifi schen Vorschriften.
ARINA 2.0 6 kW / INARA 2.0 6 kW /LEVANA 2.0 6 kW
Nennwärmeleistung ............................................................................... 6,0 kW
Teilwärmeleistung .................................................................................... 2,1 kW
Abgasmassenstrom ..................................................................................5,5 g/s
EN 13384-2
Abgastemperatur am Stutzen ...........................................................163,0 °C
Mindestförderdruck bei Nennwärmeleistung ...............................11,2 Pa
Mindestförderdruck bei Teilwärmeleistung ...................................10,3 Pa
LEVANA 2.0 8 kW
Nennwärmeleistung ............................................................................... 8,0 kW
Teilwärmeleistung .................................................................................... 2,4 kW
Abgasmassenstrom ..................................................................................6,0 g/s
Abgastemperatur am Stutzen ..........................................................138 ,0 °C
Mindestförderdruck bei Nennwärmeleistung ...............................12,5 Pa
Mindestförderdruck bei Teilwärmeleistung ..................................... 9,5 Pa
LEVANA AQUA 2.0 8 kW
Nennwärmeleistung ............................................................................... 8,0 kW
Teilwärmeleistung .................................................................................... 2,4 kW
Abgasmassenstrom ..................................................................................7,1 g/s
Abgastemperatur am Stutzen ............................................................129,4°C
Mindestförderdruck bei Nennwärmeleistung ...............................11,2 Pa
Mindestförderdruck bei Teilwärmeleistung ..................................... 9,1 Pa
min. 80
Max. zul. Betriebsdruck Wasser ........................................................... 2,5 bar
● Richten Sie bei zu hohen Förderdrücken >20 Pa eine Förderdruck-
-P
● Setzen Sie bei der Schornsteinberechnung den erforderlichen
Eine Mehrfachbelegung des Schornsteins ist mit Sondergenehmi-
gung möglich (Bezirksschornsteinfegermeister kontaktieren).
Der Schornstein muss mindestens der Temperaturklasse T400
Russbrandbeständigkeit entsprechen.
begrenzung (z.B. Nebenluftvorrichtung im Schornstein) ein!
Förderdruck am Abgasstutzen auf 0 Pa!
Warnung! Schwere Personen- und Umweltschäden durch
gefährliche Brandgase!
Brandgase im Auftellraum, die durch verstopfte Schornsteine
entstehen, sind gefährlich. Schornstein, Verbindungsstück
und Abgaswege müssen frei von Hindernissen sein und ge-
mäß der Hersteller-Anweisungen gereinigt werden. Es dürfen
nur zulässige Brennstoffe verwendet werden!
Technische Änderungen und Irrtümer vorbehalten
LEVANA 2.0 6 kW
LEVANA 2.0 8 kW
LEVANA AQUA 2.0
ARINA 2.0
INARA 2.0
