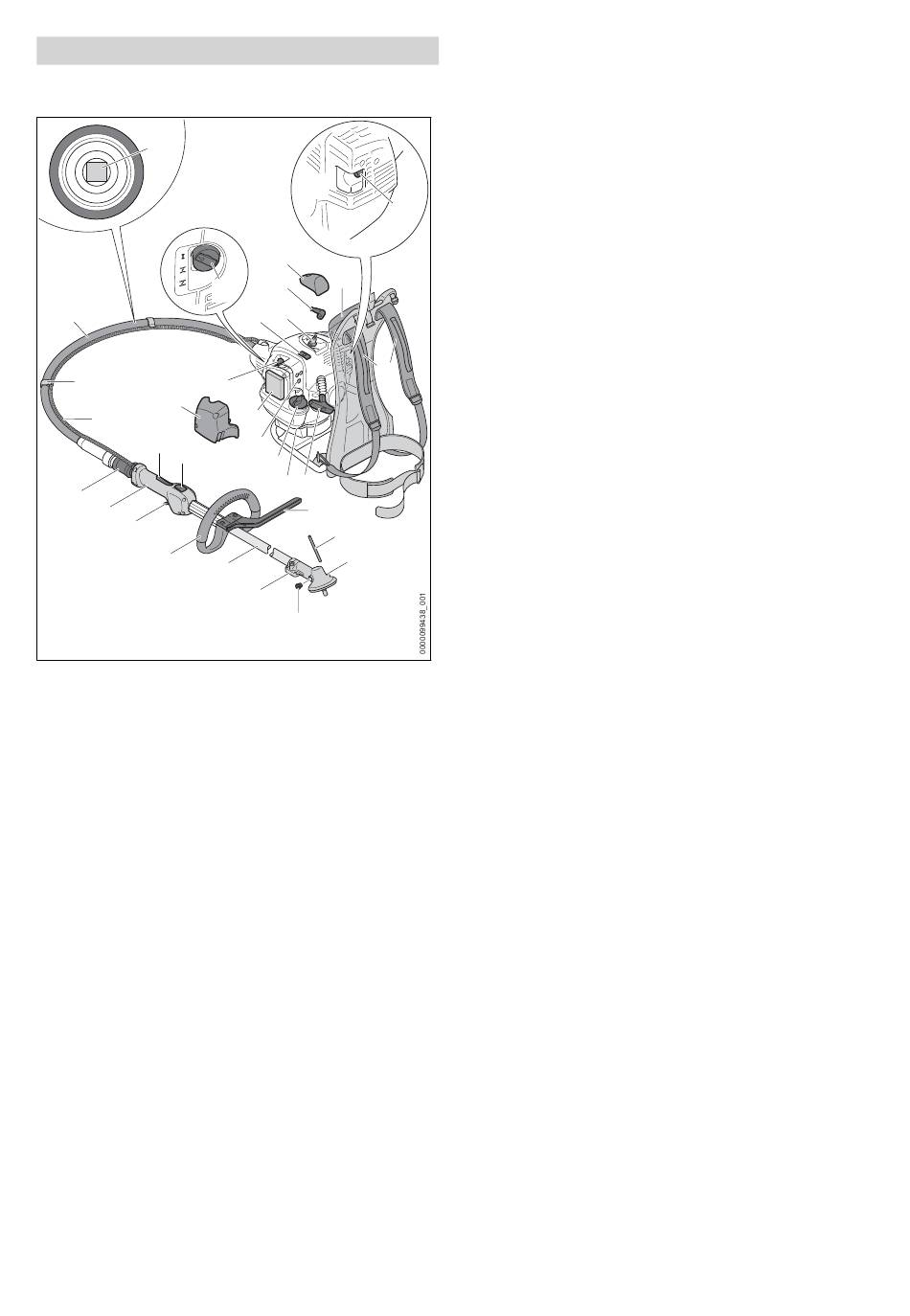

3.1 Motorsense
1
2
17
3
18
19
20
30
29
28
27
26
1 Biegsame Welle
Die biegsame Welle überträgt die Bewegung
des Motors auf das Schneidwerkzeug.
2 Biegsamer Schaft
Der biegsame Schaft verbindet die Kupp‐
lungsmuffe mit dem Motor und schützt die
biegsame Welle.
3 Filterdeckel
Der Filterdeckel deckt den Luftfilter ab.
4 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte
Luft.
5 Kraftstoffhandpumpe
Die Kraftstoffhandpumpe erleichtert das Star‐
ten des Motors.
6 Startklappenhebel
Startklappenhebel dient zum Starten des
Motors.
7 Schieber
Der Schieber dient zum Einstellen des Som‐
merbetriebs oder des Winterbetriebs.
8 Zündkerze
Die Zündkerze entzündet das Kraftstoff-Luft-
Gemisch im Motor.
0458-840-7501-A
10
11
9
6
8
7
12
5
4
15
14
13
#
21
22
23
25
24
9 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündlei‐
tung mit der Zündkerze.
10 Abdeckung
Die Abdeckung deckt den Zündkerzenstecker
ab.
11 Werkzeugtasche (nur FR 410)
16
In der Werkzeugtasche kann Werkzeug auf‐
bewahrt werden.
12 Traggurt
Der Traggurt verteilt das Gewicht der Motor‐
sense auf den Körper.
13 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
14 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt den
Kraftstofftank.
15 Vergasereinstellschrauben
Die Vergasereinstellschrauben dienen zum
Einstellen des Vergasers.
16 Schalldämpfer
Der Schalldämpfer vermindert die Schallemis‐
sion der Motorsense.
17 Gaszughalter
Die Gaszughalter dienen zum Befestigen des
Gaszugs.
18 Gaszug
Der Gaszug verbindet den Gashebel mit dem
Motor.
19 Gashebelsperre
Die Gashebelsperre dient zum Entsperren
des Gashebels.
20 Stopptaster
Der Stopptaster dient zum Abstellen des
Motors.
21 Schrittbegrenzer
Der Schrittbegrenzer begrenzt den Abstand
zwischen dem Bein des Benutzers und einem
Metall-Schneidwerkzeug.
22 Steckdorn
Der Steckdorn blockiert beim Anbau eines
Schneidwerkzeugs die Welle.
23 Öffnung für den Steckdorn
Die Öffnung für den Steckdorn nimmt den
Steckdorn auf.
24 Verschlussschraube
Die Verschlussschraube verschließt die Öff‐
nung für das STIHL Getriebefett.
25 Getriebegehäuse
Das Getriebegehäuse deckt das Getriebe ab.
