Stihl FS 460 C-M K Notice D'emploi page 73

tirer le nœud dans la poulie à câble ;
N
pour continuer, voir « Montage de la
N
poulie à câble ».

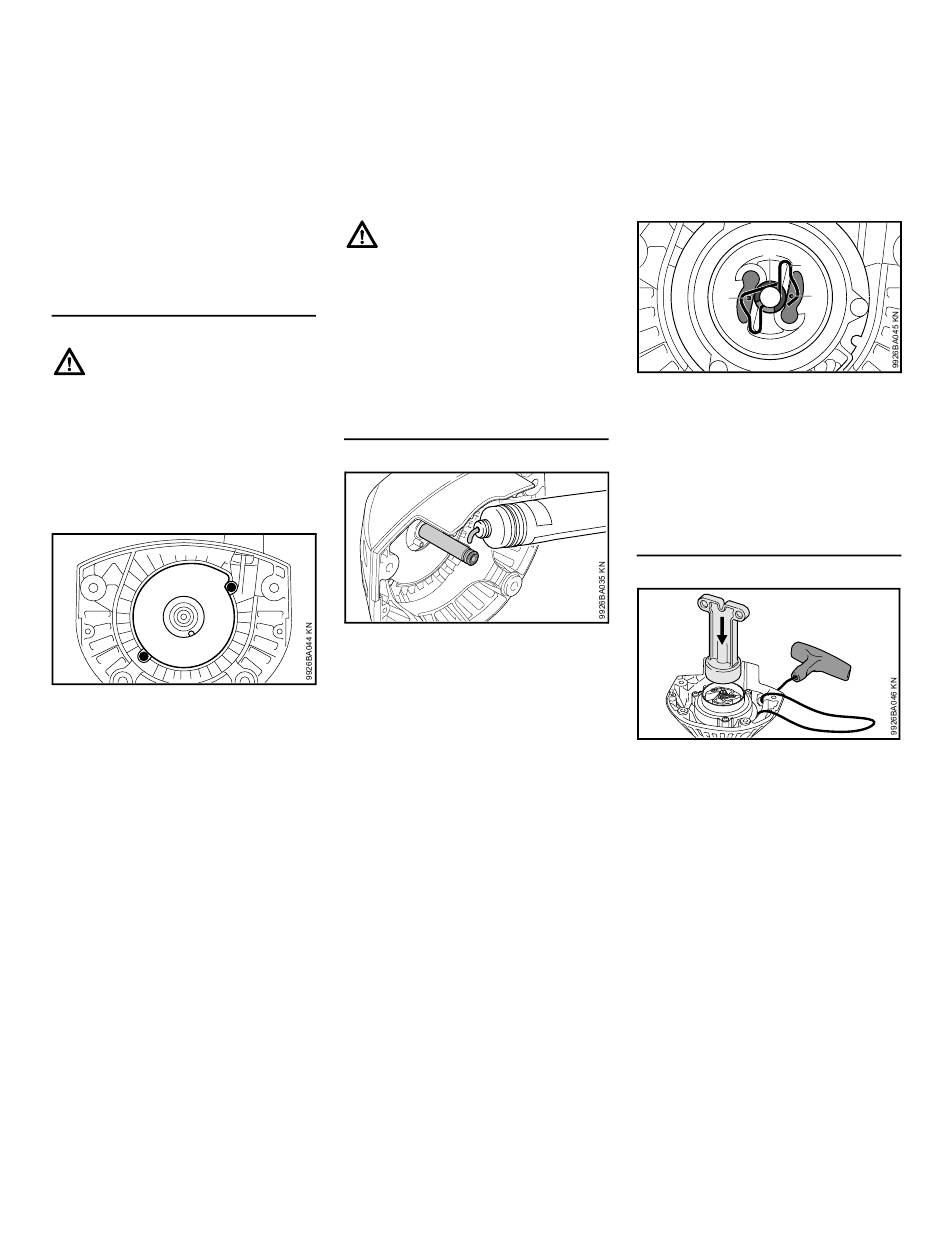

Remplacement du ressort de rappel
Les morceaux du ressort cassé peuvent
être encore sous tension et ils risquent
de se détendre brusquement lorsqu'on
enlève la poulie à câble ou après le
démontage du boîtier de ressort – risque
de blessure ! Porter une visière, pour se
protéger le visage, et des gants de
protection.
11
11
Enlever les vis (11) ;
N
sortir le boîtier de ressort et le
N
ressort ou les morceaux du ressort
cassé ;
humecter le ressort de rechange
N
neuf, enroulé dans son boîtier de
ressort neuf et donc prêt au
montage, avec quelques gouttes
d'huile exempte de résine ;
monter le ressort de rechange avec
N
le boîtier de ressort – le fond du
boîtier étant tourné vers le haut ;
FS 460 C-M K
All manuals and user guides at all-guides.com
Si le ressort s'échappe : mettre une
visière pour la protection du visage et
mettre des gants de protection, remettre
le ressort dans le boîtier de ressort – en
l'enroulant dans le sens des aiguilles
d'une montre – de l'extérieur vers
l'intérieur.
revisser les vis.
N
Montage de la poulie à câble
Enduire uniformément toute la
N
longueur de l'axe avec de la graisse
à réducteur STIHL – voir
« Accessoires optionnels » ;
glisser la poulie à câble sur l'axe – la
N
faire jouer légèrement, jusqu'à ce
que l'œillet du ressort de rappel
s'encliquette ;
glisser l'entraîneur sur l'axe, avec
N
les cliquets et la rondelle – le faire
jouer légèrement, jusqu'à ce que
l'œillet du ressort de rappel de la
poulie à câble s'encliquette dans
l'entraîneur ;
7
3
2
2
mettre la rondelle d'arrêt (7) dans la
N
rainure de l'axe ;
enfoncer l'agrafe à ressort (3) –
N
l'agrafe à ressort doit être orientée
dans le sens inverse des aiguilles
d'une montre et elle doit saisir le
tourillon du cliquet (2).
Tension du ressort de rappel
Tirer sur le câble pour le sortir à
N
fond du boîtier et former une
boucle ;
appliquer la clé de tension sur
N
l'entraîneur ;
français
71
