Stihl FS 460 C-M K Notice D'emploi page 55

9
10

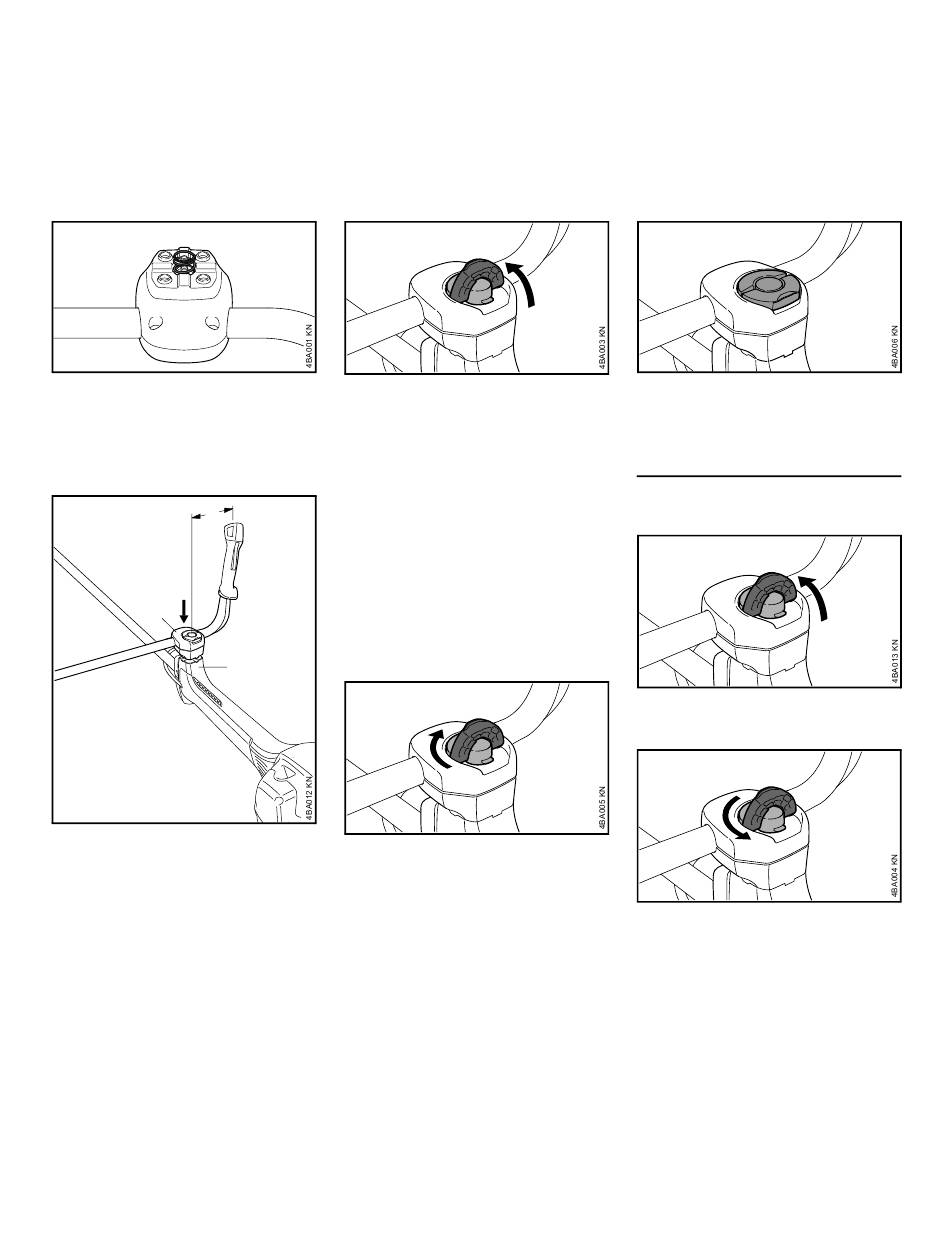

Prendre le ressort (9) compris dans
N
le jeu de pièces joint à la livraison de
la machine ;
mettre le ressort (9) dans la
N
mâchoire inférieure (10) ;
A
1
2
11
appliquer les machoires (1) avec le
N
guidon (2) sur le support du
guidon (11) ;
FS 460 C-M K
All manuals and user guides at all-guides.com
7
2
relever l'ailette de la vis à garrot (7)
N
jusqu'à la verticale ;
tourner la vis à garrot dans le sens
N
inverse des aiguilles d'une montre,
jusqu'en butée ;
introduire à fond la vis à garrot dans
N
le support de guidon et la visser –
mais sans la serrer ;
ajuster le guidon (2) de telle sorte
N
que la distance (A) ne dépasse pas
15 cm (6 po) ;
orienter le guidon
N
perpendiculairement au tube de
protection ;
tourner la vis à garrot à fond dans le
N
sens des aiguilles d'une montre ;
rabattre l'ailette de la vis à garrot de
N
telle sorte qu'elle affleure avec la
surface.
Réglage du guidon
Ouverture de la vis à garrot
Relever l'ailette de la vis à garrot
N
jusqu'à la verticale ;
tourner la vis à garrot dans le sens
N
inverse des aiguilles d'une montre,
jusqu'à ce qu'il soit possible de faire
jouer le support du guidon ;
français
