Installation
Zuluft Anschluss
Der Zuluftanschluss kann im Falle ei-
ner raumluftunabhängigen Betriebs-
weise angeschlossen werden. Hierzu
muss die Abdeckplatte (3) entfernt
werden, nachdem kann das Ansau-
gerohr am Ansauge-Anschluss inner-
halb des Kessels montiert werden.
Der Durchmesser muss zusammen
mit dem Abgassystem gemäß den
nationalen Vorschriften berechnet
werden. Der Gesamtwiderstand von
Zuluft– und Abgassystem darf zu kei-
ner Zeit den max. Förderdruck des
Gebläses überschreiten.
2
2
TRIGON XL -
Modelle: 115 - 150 - 200 - 250
20
All manuals and user guides at all-guides.com
Abgas Anschluss
Vorschriften über die Ausführung und
Konstruktion von Abgassystemen sind
von Land zu Land unterschiedlich. Es
ist sicherzustellen, dass alle nationa-
len Vorschriften bezüglich Abgassys-
teme eingehalten werden. Beim Ab-
gasanschluss (7) ist darauf zu achten,
dass passende Anschlussstükke ver-
wendet werden. Es ist nicht notwen-
dig einen separaten Kondensatabfluss
für das Abgassystem zu installieren,
da das Kondensat durch den Kessel
über den Syphon ausgespült wird.
Beachten sie folgende Empfehlungen:
•
Wir empfehlen die Verwendung
des Abgasanschlussdurchmessers
als Mindestdurchmesser für das
Abgassystem.
•
Der Durchmesser muss berechnet
und gemäß den nationalen Vor-
schriften ausgewählt werden.
•
Das Abgassystem so kurz als mög-
lich verlegen (Für maximal erlaub-
te Längen siehe Seite21).
•
Horizontale Abgasleitungen müs-
sen mindestens 3° Gefälle aufwei-
sen.
3
3

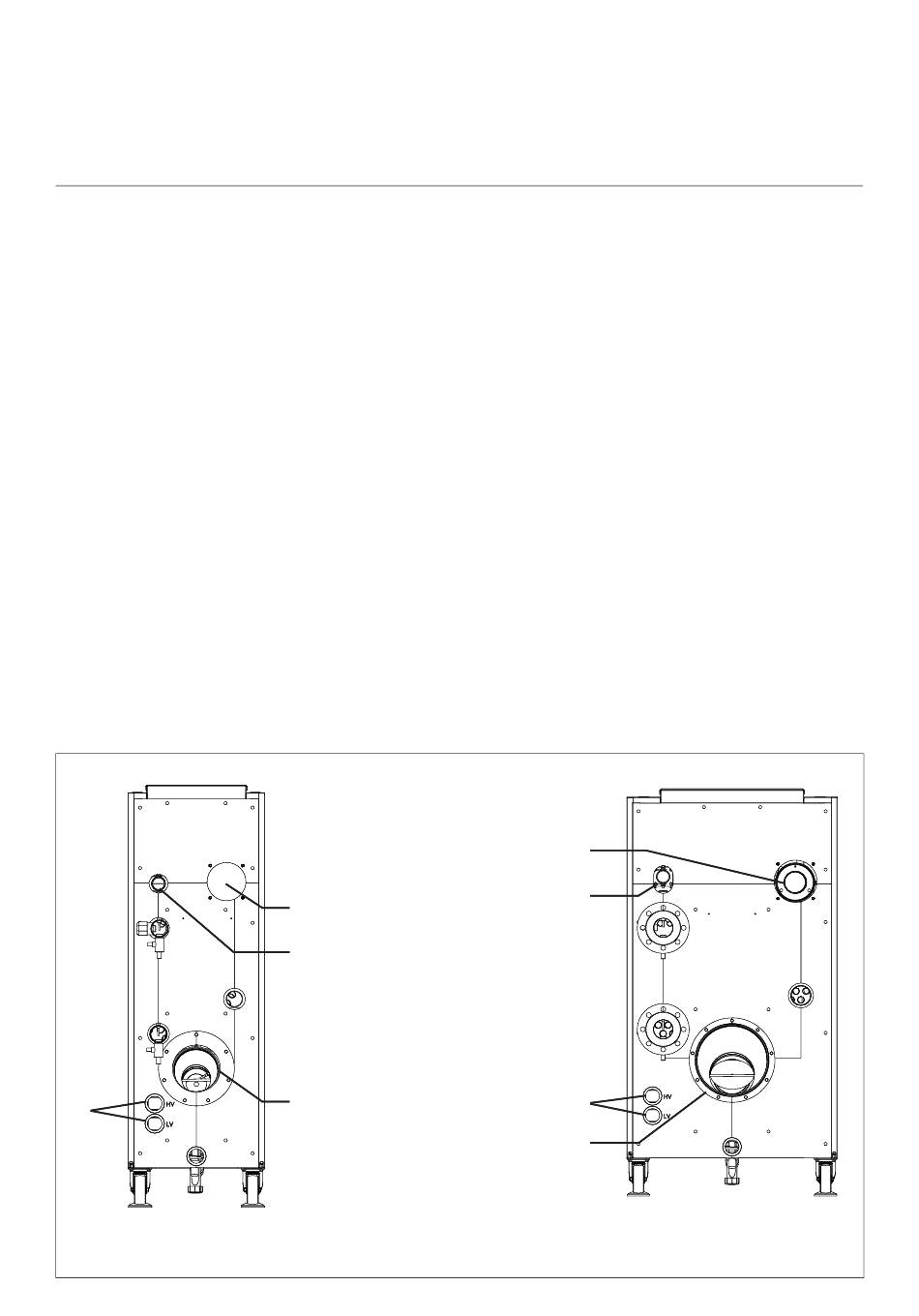

Index:
Legend:
1
1
1. Gas Anschluss
1. Gas Connection
2. Kessel Anschluss
2. Electrical connection
3. Zuluft Anschluss
3. Air intake connection
4. Abgas Anschluss
4. Flue gas connection
4
4
Abgasanschluss
Die Abgasleitungen dürfen nicht in
Kontakt mit oder in der Nähe von
entzündlichen Materialien oder über
Baustrukturen oder Wände geführt
werden, die aus entzündlichen Mate-
rialien bestehen.
Der Kessel hat ein integriertes Über-
temperaturthermostat für die Abga-
se. Sobald die Abgastemperatur 90 °C
übersteigt, wird der Heizkessel abge-
schaltet. Eine zusätzliche (externe)
Sicherheitsvorrichtung ist daher nicht
erforderlich.
Bei Austausch eines alten Kessels
müssen Belüftung und Abgassystem
immer erneuert werden.
Verbindungen der Abgasleitungen
werden mit Muffe und Dichtung her-
gestellt. Muffen sind immer gegen die
Fließrichtung des Kondensates anzu-
ordnen.
3
3
1
1
2
2
4
4
TRIGON XL -
Modelle: 300 - 350 - 400 - 500 - 570
