1.
Plaque d'extrémité du carter d'accouplement
2.
Moyeu d'accouplement
6.

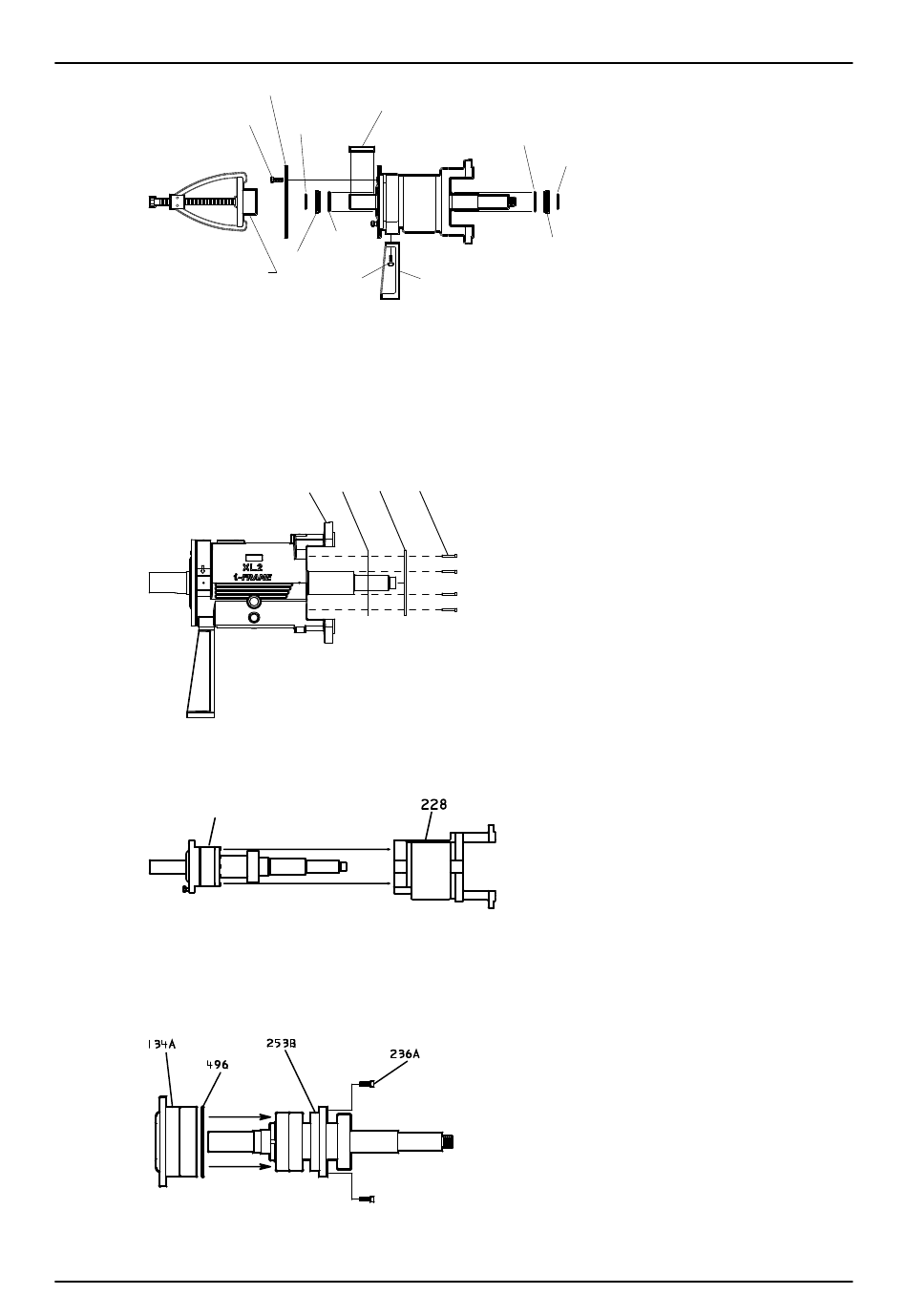

Pour les groupes XL1, XL2-S et XL2, retirer le cache d'extrémité radial (109A) et le joint d'étan-
chéité du cache d'extrémité radial (360) du corps de palier (228) en retirant les huit vis à tête
creuse (370K).
Pour les groupes S, M, L et XL, le cache d'extrémité radial est monté de façon permanente en
usine et il n'est pas nécessaire de l'enlever.
7.
Glisser l'élément rotatif hors du corps (228).
Frapper l'extrémité de la roue avec un maillet en caoutchouc pour faciliter le retrait.
1
1.
Élément rotatif.
8.
Enlever la bague de retenue du palier de butée (253B) en retirant les vis à tête creuse hexago-
naux (236A).
9.
Glisser la cage de butée (134A) hors des paliers.
10. Dégager la rondelle de blocage (382) du contre-écrou (136) et les enlever de l'arbre.
Models 3180, 3181, 3185, and 3186 Guide d'installation, d'utilisation et d'entretien
1
400
370C
497F
497G
332A
2
370D
228 360 109A
497J
497H
333A
241
370K
6.4 Démontage
