4.2 Procédures de montage de la semelle
4.2 Procédures de montage de la semelle
4.2.1 Préparer la plaque de base pour l'installation
1.
Enlevez tout l'équipement de la plaque de base.
2.
Nettoyez complètement le dessous de la plaque de base
3.
Le cas échéant, enduire le dessous de la plaque de base d'un apprêt primaire époxydique.
Utiliser un apprêt époxydique que si un ciment à base d'époxy est utilisé.
4.
À l'aide du produit approprié, enlevez l'antirouille des bossages usinés.
5.
Enlevez l'eau et les saletés des trous d'ancrage du massif.
4.2.2 Monter la semelle à l'aide de coins ou de cales
Outils nécessaires :
•
Deux ensembles de coins ou de cales pour chaque boulon de fondation.
•
Niveaux de deux machinistes
•
Fiche de travail de mise à niveau de la plaque de base
Cette procédure s'applique aux plaques de socle en fonte et en acier.
1.
Pour utiliser des boulons à manchon, remplir les manchons de garniture ou de chiffons pour
empêcher le coulis de pénétrer dans les trous de boulons.
2.
Placez les jeux de coins ou de cales de chaque côté des boulons de fondation.
Les ensembles de coins doivent avoir une hauteur entre 19 mm | 0,75 po et 38 mm | 1,50 po.
1.
Cales ou coins

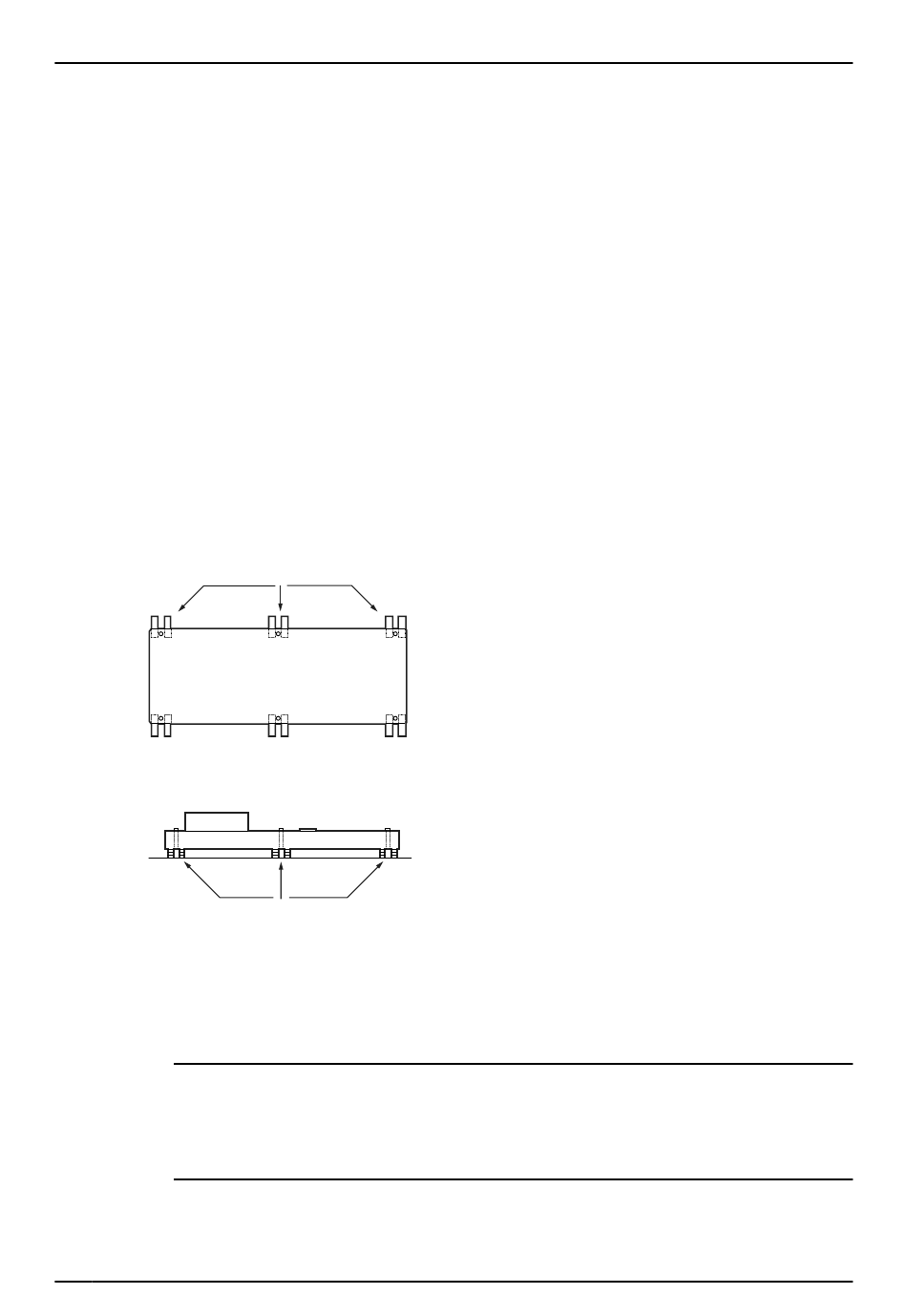

No de graphique 13: Vue du haut
1.
Cales ou coins
No de graphique 14: Vue latérale
3.
Abaissez la plaque de base avec précaution sur les boulons de fondation.
4.
Mettez les niveaux de machiniste en travers des bossages de l'entraînement et des bossages
de la pompe.
AVIS :
Retirer toute saleté des blocs de montage afin d'assurer une mise à niveau adéquate. Le
non-respect de cette consigne peut entraîner des dommages matériels ou affecter les per-
formances.
5.
Mettez la plaque de base à niveau (sur le sens de la longueur et de la largeur) en ajoutant ou
en enlevant des cales ou en déplaçant les coins.
Voici les tolérances de niveau :
28
1
1
