6.6 Remontage
Si votre joint dynamique
est...
4.
Tout en maintenant l'ensemble roue/manchon contre l'arbre, régler l'élément rotatif de façon à
ce que le jeu entre la roue et le couvercle soit d'environ 0,0015 po (0,4 mm).
5.
Positionner le joint (264) sur la plaque arrière (444).
6.
Installer la plaque arrière sur le couvercle et serrer les écrous (357J) sur les goujons de la pla-
que arrière (265A).
7.
Effectuer ces étapes en fonction de votre joint :
Si votre joint dynamique
est...
Joint à diaphragme
Boîtier garni
104
Puis...

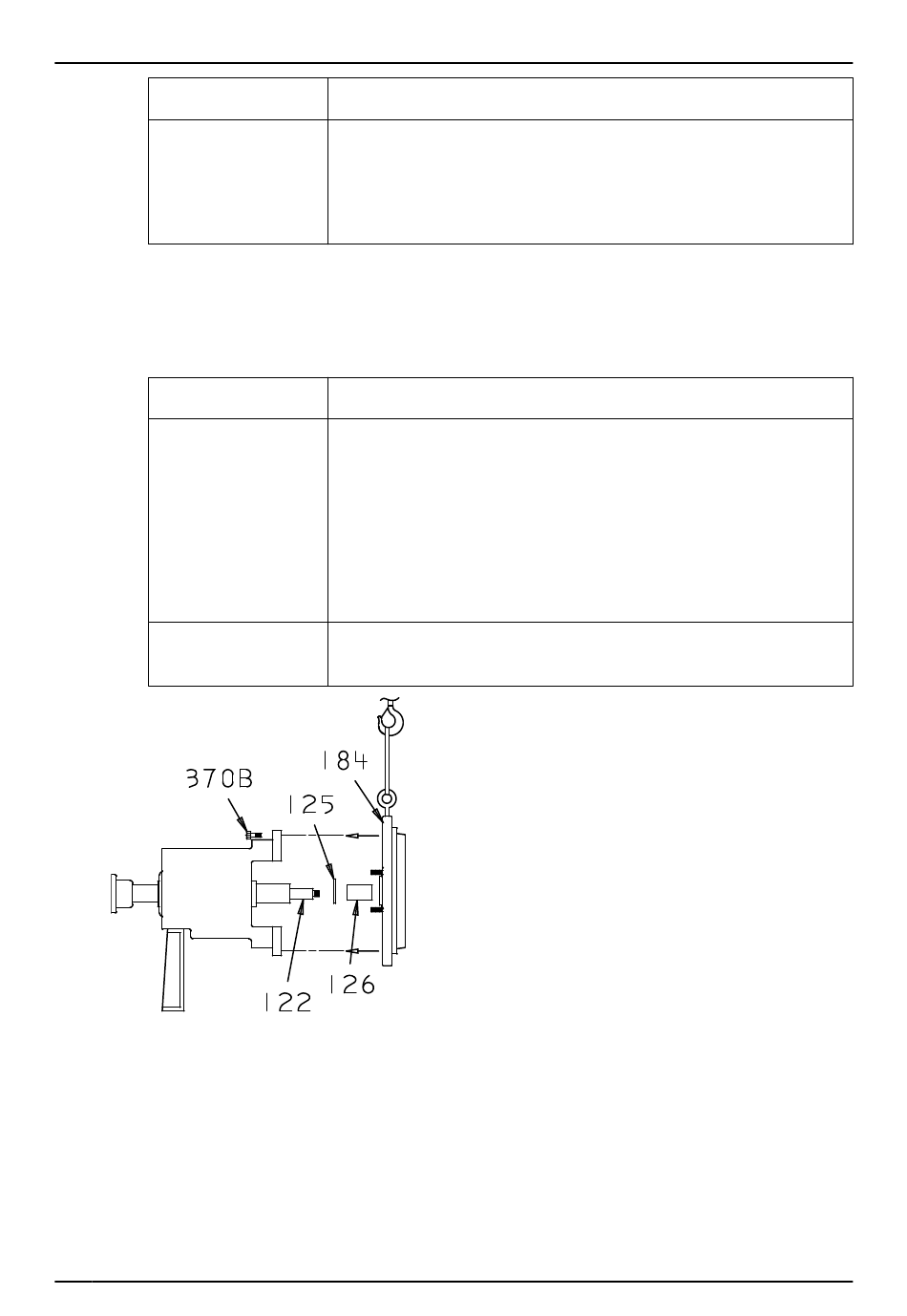

3.
Installer le couvercle sur le corps de palier (228) avec les huit (8) bou-
lons hexagonaux (370B).
4.
Utiliser le boulon à œillet, l'élingue et le palan au besoin.
5.
Positionner le joint torique (412) de la roue sur le manchon d'arbre et
installer la roue (262) fermement contre le manchon.
6.
S'assurer que le joint torique reste dans la cannelure.
Puis...
1.
Glisser le diaphragme (146) au-dessus des goujons de fouloir (353)
jusqu'à ce qu'il repose contre la surface du presse-garniture.
2.
Glisser la plaque de fouloir (107) au-dessus des goujons de fouloir
(353) jusqu'à ce qu'elle repose contre le diaphragme (146).
3.
Visser les écrous de fouloir (355) et les serrer alternativement en
croix et uniformément.
4.
Installer la roue et régler le jeu selon les instructions dans le chapitre
Mise en service, Démarrage, Utilisation et Fermeture.
5.
Glisser le fouloir (385) par le fouloir (107) jusqu'à ce que la couronne
du siège soit alignée avec le côté visible du fouloir.
1.
Installer la roue et régler le jeu selon les instructions dans le chapitre
Mise en service, Démarrage, Utilisation et Fermeture.
2.
Installer et ajuster la garniture.
