Mise en service
AVIS : Capteurs endommagés en raison de l'évaporation
dans le circuit solaire ou de l'eau gelée !
▶ Ne rincer et remplir l'installation solaire
que si le soleil ne brille pas sur les capteurs et que le
gel (pour le rinçage à l'eau) n'est pas prévu.
Pour verser le fluide solaire, tenir compte du volume sup-
plémentaire du réservoir de protection (si installé).
Le réservoir de protection et le vase d'expansion doivent
être suffisamment purgés.
La pompe du groupe de transfert se purge automatique-
ment pendant qu'elle est en marche et ne doit donc pas
être purgé manuellement.
6.1
Utilisation du fluide solaire
PRUDENCE : Risque de blessure par contact du fluide
solaire !
▶ Porter des gants et des lunettes de protection en
utilisant le fluide solaire.
▶ Si du fluide solaire entre en contact avec la peau :
rincer à l'eau et au savon.
▶ Si le fluide pénètre dans les yeux, les rincer abon-
damment à l'eau en soulevant les paupières.
Le fluide solaire est mélangé et prêt à être utilisé. Il garantit un fonction-
nement fiable dans la plage de température indiquée, protège contre les
risques de gel et la vapeur.
AVIS : Dégâts sur l'installation dus à un fluide solaire
inutilisable.
▶ Ne pas mélanger le fluide solaire à d'autres fluides
solaires.
▶ Si l'installation solaire est arrêtée pendant plus de
4 semaines, recouvrir les capteurs.
Le fluide solaire est biodégradable. Une fiche de données de sécurité
avec des informations complémentaires est disponible auprès du fabri-
cant.
Les capteurs doivent fonctionner exclusivement avec le fluide solaire
suivant :
Type de capteur
Fluide solaire
FK
Type LS
VK
Type LS
Tab. 6
6 720 811 259 (2022/07)
6.2
La station de remplissage crée une grande vitesse d'écoulement pen-
dant le remplissage avec le fluide solaire. L'air qui se trouve dans l'instal-
lation est alors comprimée dans le réservoir (pas de purgeur nécessaire
sur le toit).
L'air résiduel qui se trouve encore dans le fluide solaire est évacué par le
séparateur d'air du groupe de transfert (ou par un séparateur d'air
externe).

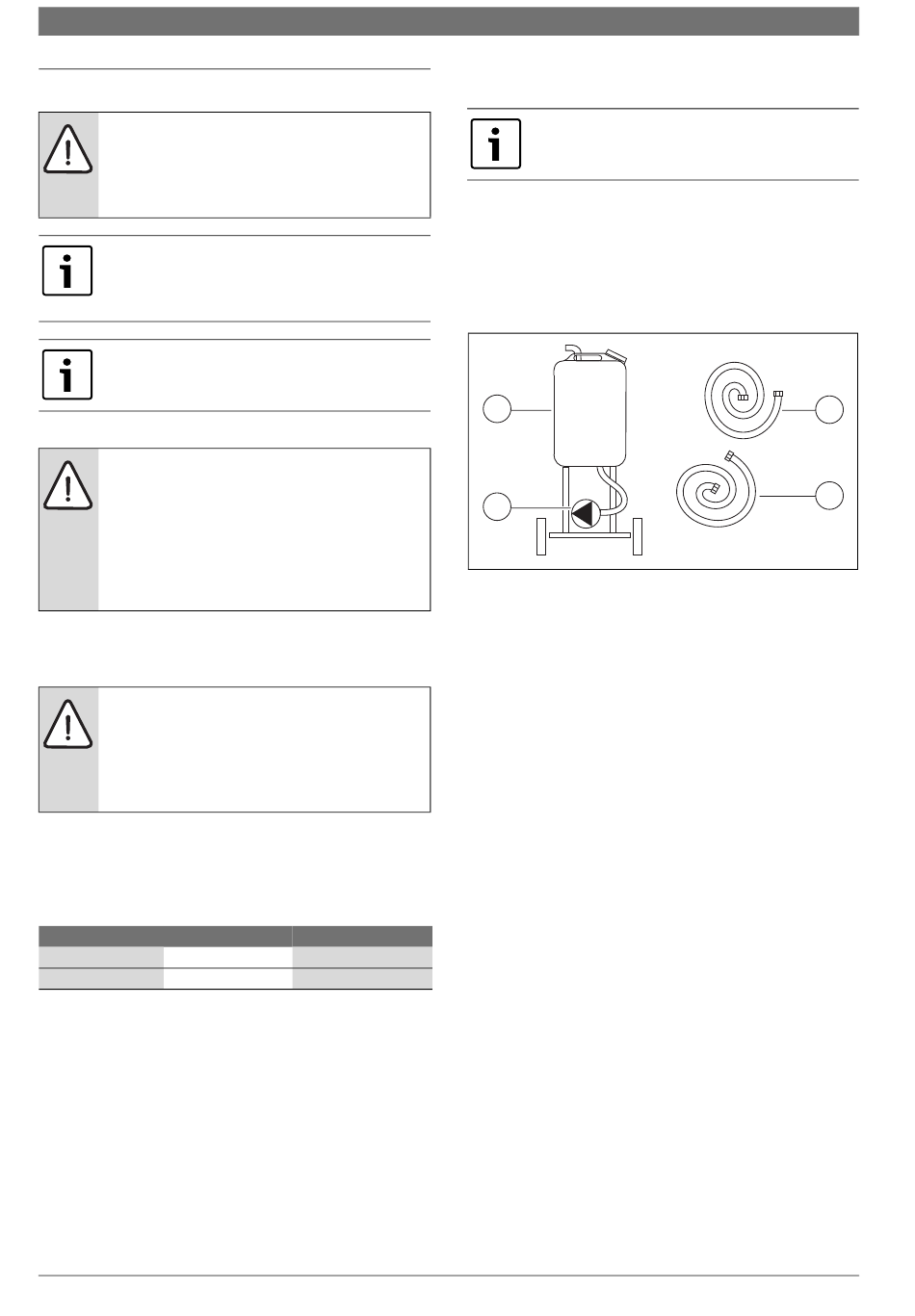

Fig. 20 Composants d'une station de remplissage
[1]
[2]
[3]
[4]
Démonter le vase d'expansion (AG)
Nous recommandons de démonter le vase d'expansion avant de purger
l'air. Ce démontage doit être effectué au niveau du raccord-union infé-
rieur du AAS (kit de raccordement du vase d'expansion) pour que le
tuyau d'alimentation du AG se remplisse pendant le rinçage.
Si l'AG n'est pas démonté, il est rempli d'une trop grande quantité de
fluide en raison de la différence de pression. Ce fluide est à nouveau
comprimé dans le réservoir en arrêtant la pompe de remplissage. Le cas
échéant, il se peut que le réservoir déborde (si vous rajoutez du fluide
pendant le remplissage pour ne pas être en dessous du niveau mini-
mum). Si une vanne d'isolement est montée juste avant l'AG avec pos-
sibilité de purge, le démontage de l'AG n'est pas nécessaire. Dans ce cas,
il est possible de fermer pendant le remplissage au niveau de la vanne
d'isolement.
Plage de température
– 28 ... +170 °C
– 28 ... +170 °C
Rinçage et remplissage avec station de remplissage
(remplissage sous pression)
Veuillez tenir compte de la notice jointe à la station de
remplissage.
4
3
Tuyau sous pression (tuyau de remplissage)
Tuyau de retour
Pompe de remplissage solaire
Récipient d'évacuation
1
2
6720801165.01-1.ST
AGS10-2
