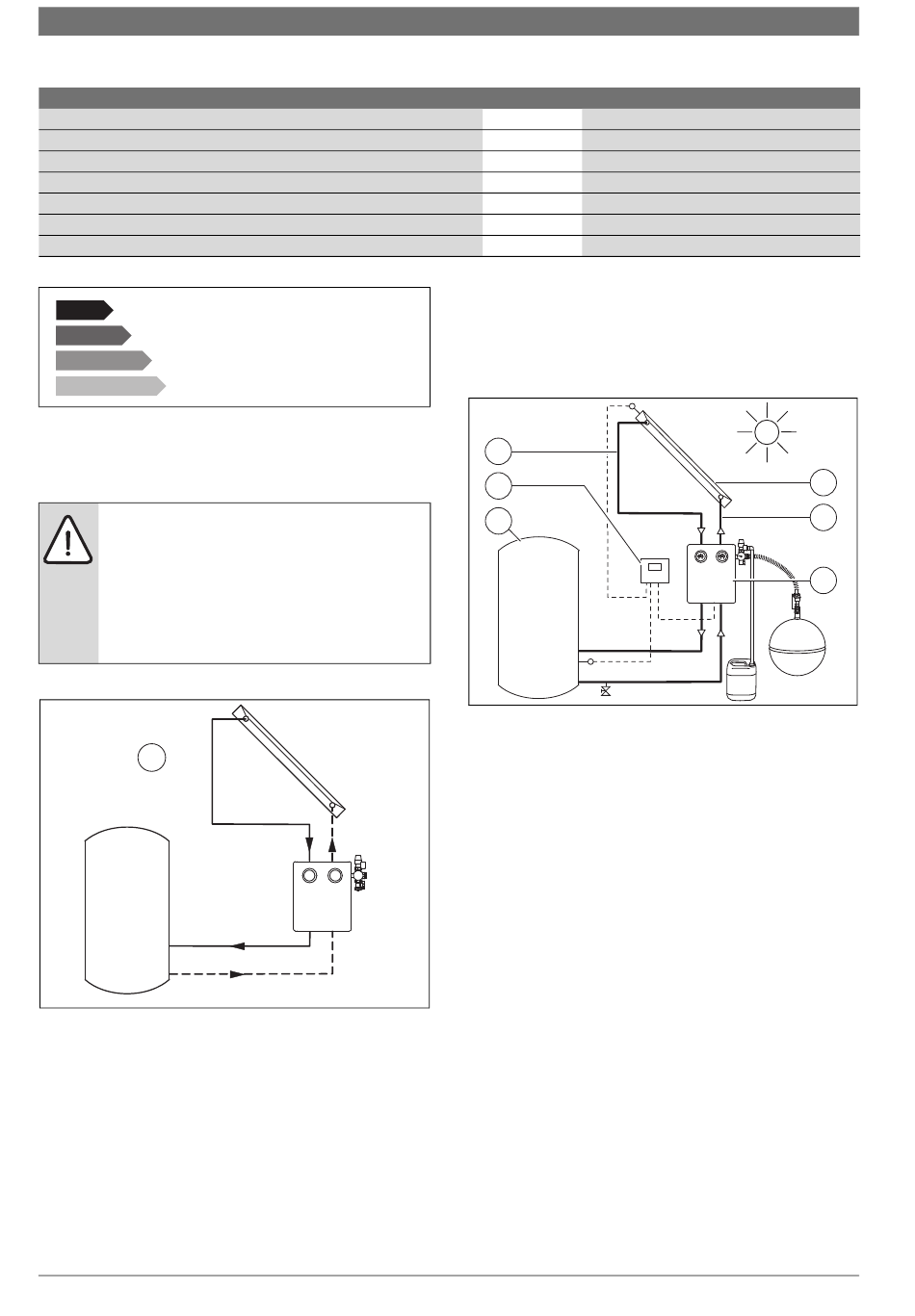

4 | Informations relatives au groupe de transfert
2.1.1
Caractéristiques techniques et variantes
Température autorisée
Pression admissible de la soupape de sécurité
Soupape de sécurité
Tension de réseau
Puissance absorbée max. par pompe
Dimensions (hauteur x largeur x profondeur)
Raccords départ et retour (raccord-union par anneau de serrage)
Tab. 2
Caractéristiques techniques AGS10
A
B
C
D
2.1.2
Installation solaire et sources de chaleur supplémentaires
Il est souvent possible de raccorder plusieurs sources de chaleur sur les
ballons mixtes ou tampons. Ces sources de chaleur peuvent chauffer
complètement le contenu du ballon jusqu'à plus de 80 °C.
AVERTISSEMENT : Risques de blessures dues à
l'échappement incontrôlé de fluides chauds.
▶ Afin de ne pas couper le parcours vers le dispositif de
sécurité, maintenir les robinets à boisseau sphérique
du groupe de transfert ouverts pendant le fonction-
nement.
▶ En cas de besoin, monter un dispositif de sécurité sup-
plémentaire entre le ballon et le groupe de transfert.
2.1.3
Exemples d'application
1
Fig. 3
Application hydraulique
[1]
Système standard du groupe de transfert bitube
2.2
Utilisation conforme à l'usage prévu
▶ Utiliser les groupes de transfert uniquement pour le fonctionnement
d'installations solaires en liaison avec des régulateurs appropriés.
▶ Monter les groupes de transfert uniquement verticalement ( fig. 3)
et à l'intérieur des bâtiments.
Faire fonctionner les stations solaires AGS exclusivement avec un
mélange eau propylène glycol (fluide solaire LS). L'utilisation de tout
autre fluide n'est pas autorisée.
6 720 811 259 (2022/07)
www.bosch-climate.fr
AGS10
°C
Départ : 130 / Retour : 110 (pompe)
bar
6
–
DN 15, raccordement ¾ "
–
230 V AC, 50 - 60 Hz
0,4 A / EEI 0,2
A
mm
353x284x248
mm
15 / 22
2.3
Composants et documentation technique
L'installation solaire thermique est conçue pour la production d'eau
chaude sanitaire et pour le complément de chauffage éventuel, le cas
échéant. Elle est composée de différents éléments qui ont chacun leur
notice d'installation. Vous trouverez également d'autres consignes avec
les accessoires.
6
5
4
Fig. 4
Composants d'une installation solaire
[1]
Capteur avec sonde de température en haut
[2]
Conduite (retour)
[3]
Groupe de transfert avec vase d'expansion, dispositifs
de sécurité et de température
[4]
Préparateur solaire
[5]
Régulateur solaire
[6]
Conduite (départ)
1
2
3
6720640298-22.2ST
