1

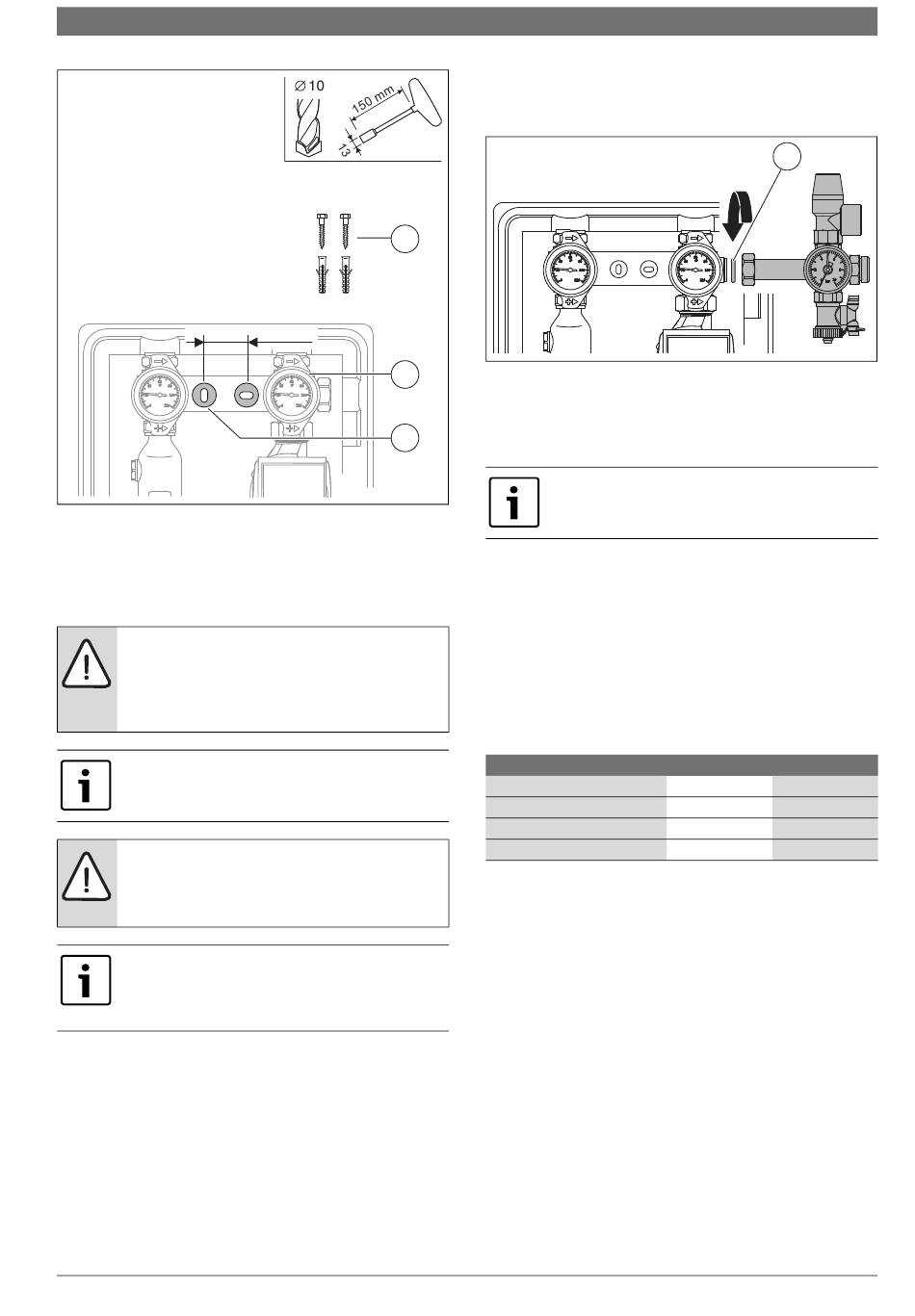

Fig. 14 Montage du groupe
[2]
Chevilles et vis jointes
[3]
Thermomètre
[4]
Fixation du groupe de transfert bitube
5.3
Raccordement électrique
DANGER : Risque d'électrocution !
▶ Avant de travailler sur la pièce électrique, couper
l'alimentation (230 V CA) (fusible, interrupteur LS)
et sécuriser contre tout réenclenchement involon-
taire.
Le branchement électrique doit être réalisé exclusive-
ment par un électricien.
AVIS : Détérioration de la pompe en raison de la marche
à sec !
▶ Mettre la pompe en marche seulement si le système
de tuyauterie est rempli.
Pendant les congés ou en été, ne jamais arrêter l'installa-
tion de chauffage par l'interrupteur d'arrêt d'urgence
pour éviter que l'installation solaire ne soit éventuelle-
ment ainsi mise hors service.
5.3.1
Groupe de transfert avec régulateur en dehors du groupe
de transfert
▶ Tenir compte des consignes concernant le raccordement électrique
dans la notice du régulateur.
5.3.2
Groupe de transfert avec régulateur intégré
Le groupe de transfert avec régulateur intégré est précâblé.
▶ Tenir compte des consignes concernant le raccordement au réseau
dans la notice du régulateur.
AGS10-2
2
60 mm
3
4
6720801165.11-2.ST
Installation du groupe de transfert | 9
5.4
Monter le groupe de sécurité
▶ Monter le groupe de sécurité avec le joint correspondant [1] sur le
groupe de transfert.
Fig. 15 Monter le groupe de sécurité
[1]
Joint (21x30x2)
5.5
Raccordement du vase d'expansion et du réservoir
de protection
Le réservoir de protection (si installé) et le vase d'expan-
sion y compris les conduites de raccordement jusqu'au
groupe de sécurité ne doivent pas être isolés.
5.5.1
Monter le réservoir de protection (accessoire)
Pour les capteurs à tubes sous vide, le réservoir de protection est néces-
saire dans les cas suivants :
• L'installation sert au complément de chauffage.
• Sur les installations destinées uniquement à la production d'ECS
pure, le taux de couverture est supérieur à 60 %.
• La longueur minimale des conduites ou la distance minimale en
hauteur ne peuvent pas être respectées ( chap. 4.2, page 7).
Le réservoir de protection protège le vase d'expansion contre les tempé-
ratures élevées non autorisées.
Hauteur
Diamètre
Raccordement
Pression de service maximale 10 bar
Tab. 4
Caractéristiques techniques des réservoirs de protection
Pour les capteurs plats, le réservoir de protection est nécessaire, si le
ballon solaire et la station se trouve à une courte distance des panneaux
(par ex. des installations sous le toit ou des garages).
1
7747006489.13-2.ST
6litre
12 litre
270 mm
270 mm
160 mm
270 mm
2 x R ¾ "
2 x R ¾ "
10 bar
6 720 811 259 (2022/07)
