▶ Fermer les robinets de remplissage et de vidange [3] du groupe de
transfert.
S
E

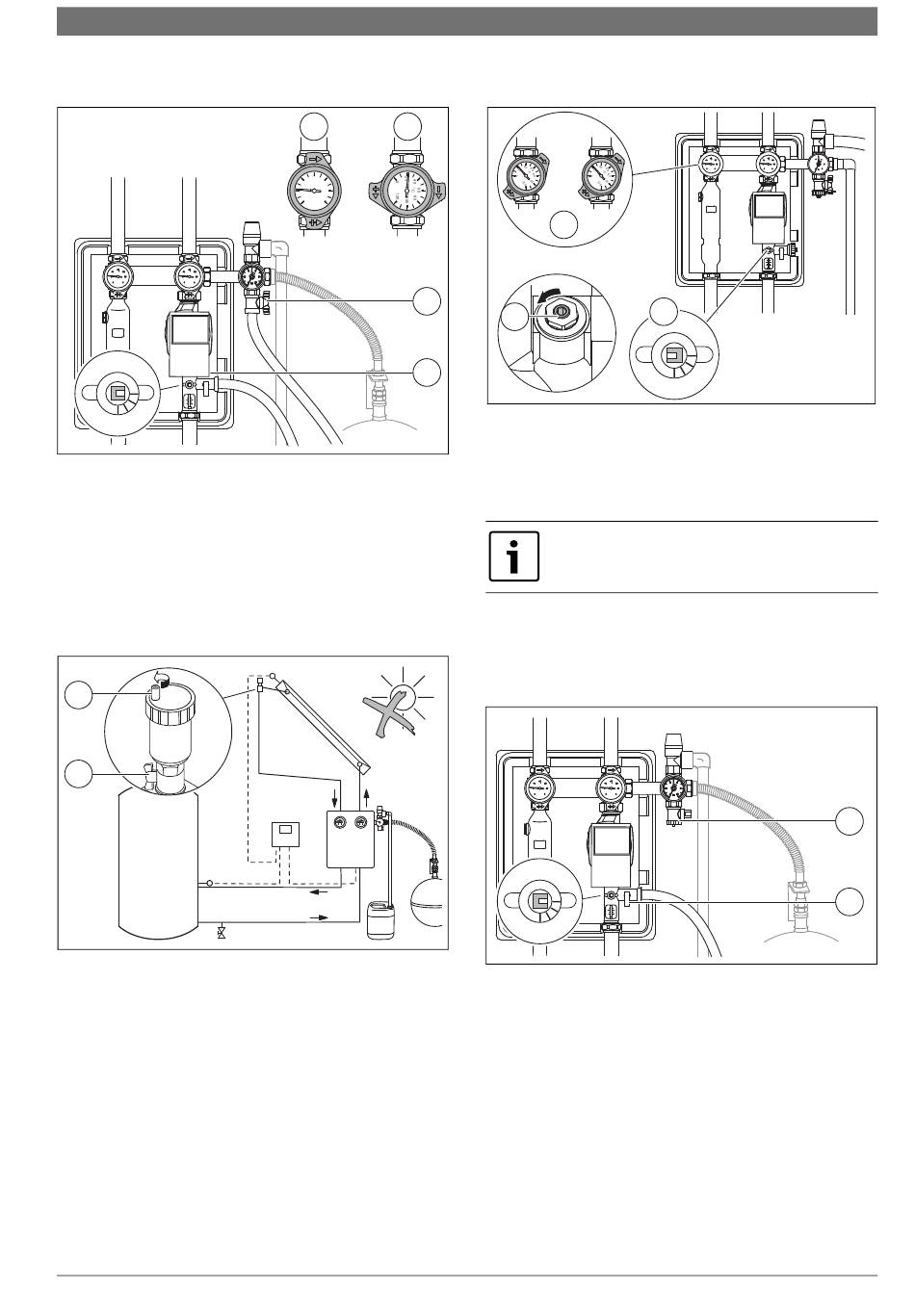

Fig. 32
[1]
Robinet gauche entièrement ouvert [0°)
[2]
Robinet de droite fermé (90°)
[3]
Robinets de remplissage et de vidange sur le groupe de transfert
6.3.2
Contrôler l'étanchéité avec de l'eau
L'installation solaire est purgée par la vis d'arrêt ouverte [2] du purgeur
automatique.
▶ Ouvrir le robinet [2].
▶ Dévisser la vis d'arrêt [1] d'une rotation.
1
2
Fig. 33 Ouvrir le purgeur
[1]
Vis d'arrêt
[2]
Robinet à boisseau sphérique
▶ Régler les robinets [1] des thermomètres sur 45°
et ouvrir le limiteur de débit [2] ainsi que les autres dispositifs
d'arrêt.
▶ Contrôler l'étanchéité en tenant compte des pressions autorisées de
tous les modules.
AGS10-2
1
2
60
40
°C 80
20
100
120
0
3
3
7747006489.20-2.ST
7747006489.20-2.ST
6720801165.14-2.ST
▶ Après le contrôle d'étanchéité : évacuer l'eau et nettoyer le purgeur
automatique.
1
2
S
Fig. 34 Dispositifs d'arrêt ouverts
[1]
Robinets et freins par gravité des thermomètres ouverts
(position 45°)
[2]
Limiteur de débit ouvert
6.3.3
Remplacer l'eau par du fluide solaire
Les conduites doivent être entièrement vidangées afin
d'éviter la dilution du fluide solaire.
Pour le remplissage, vous pouvez utiliser des pompes électriques, des
pompes manuelles ou des inserts de perceuses qui peuvent assurer une
pression minimale de 2 bar.
▶ Remplir l'installation solaire à l'aide d'une pompe par l'un des robi-
nets de remplissage et de vidange [1] du groupe de transfert.
S
E
Fig. 35 Remplissage par le robinet de vidange et de remplissage
▶ Régler les robinets ( fig. 34, [1]) des thermomètres sur 45 °et
ouvrir le limiteur de débit ( fig. 34, [2]) ainsi que les autres dispo-
sitifs d'arrêt.
▶ Pour éviter la formation de bulles d'air, remplir l'installation solaire
lentement.
▶ Puis placer les robinets des thermomètres de manière à ce que les
freins par gravité soient opérationnels (position 0°).
Mise en service | 17
2
E
6720801165.17-2.ST
7747006489.36-2.ST
7747006489.36-2.ST
6 720 811 259 (2022/07)
